Интеллектуальная наружная сценическая конструкция: система осветительных ферм размером 8×8×6 м, разработанная для реальных условий.

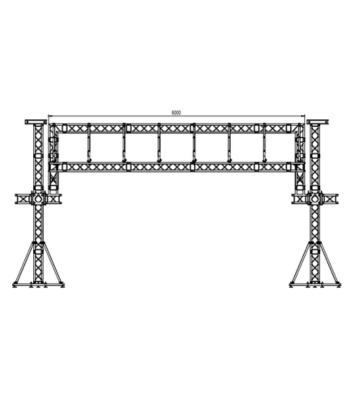

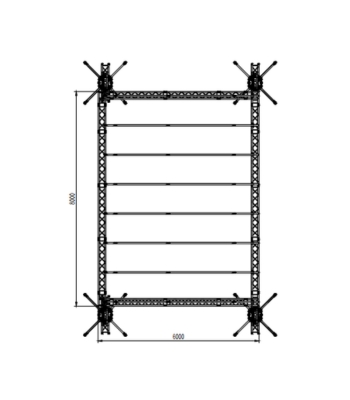

Проект представляет собой систему световых ферм размером 8 на 8 метров и высотой 6 метров, построенную с использованием наших стандартных коробчатых ферм диаметром 290 мм. Этот размер очень популярен для мероприятий среднего масштаба на открытом воздухе, поскольку он обеспечивает достаточно места для профессиональной установки без сложностей, связанных с громоздкой концертной аппаратурой. Наша цель была проста: создать систему световых ферм, которая была бы проста в управлении и обеспечивала бы надежную работу в условиях открытого воздуха. Сосредоточившись на конструкции скатной крыши и прочном фундаменте, мы создали сцену, отвечающую всем требованиям для проведения мероприятий на открытом воздухе.

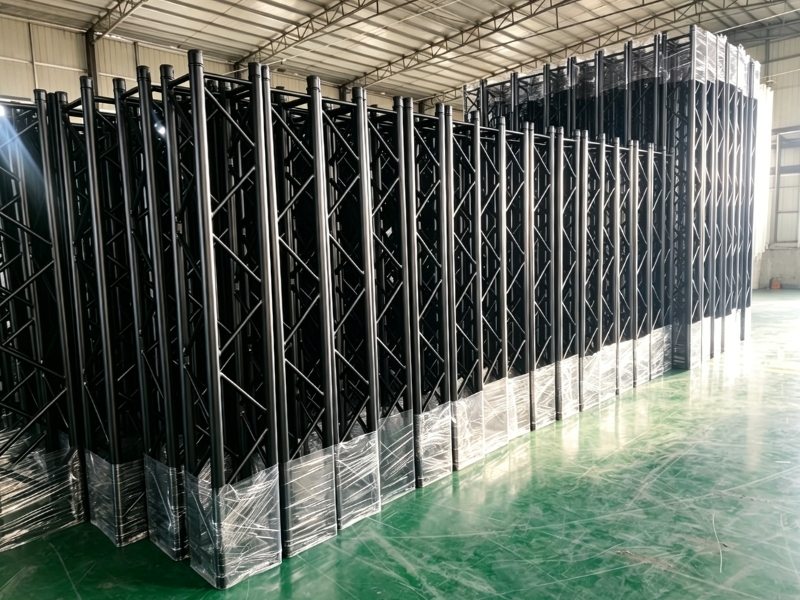

В рамках последних проектов мы поставляли полные комплекты несущих конструкций, основанные на нашей системе. Системы сценических ферм и Алюминиевая фермаЭти системы обеспечивают устойчивость и эффективность освещения, светодиодных экранов и кровельных конструкций. Они широко применяются на концертах, гастрольных мероприятиях и масштабных постановках, легко адаптируясь к различным планировкам площадок и гарантируя надежную работу.

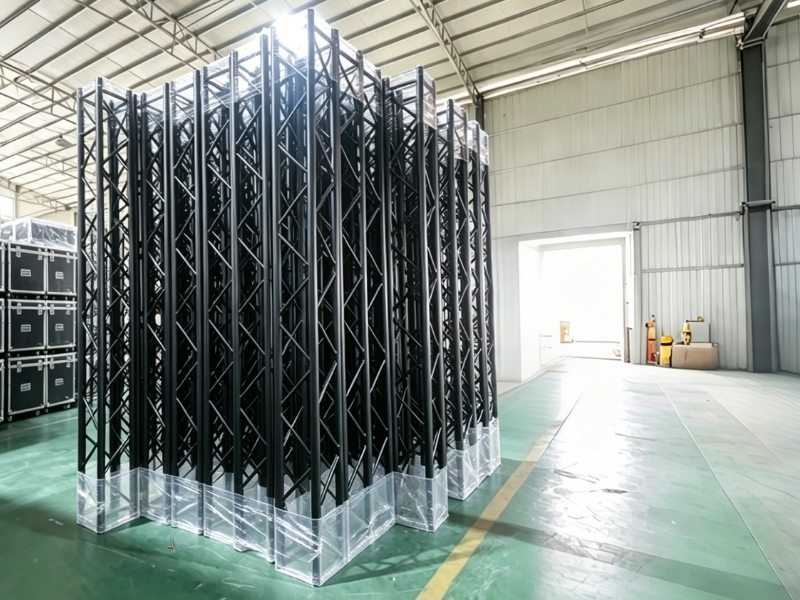

Надежность конструкции коробчатой ​​фермы шириной 290 мм.

Выбор фермы — самое важное решение для любого строительства такого масштаба. Для пролета в 8 метров мы использовали нашу ферму. ферма коробчатого сечения 290 мм Потому что это рабочая лошадка отрасли. Она обеспечивает отличное соотношение веса и прочности, что делает ее идеальной для переносных конструкций.

• Высококачественный алюминиевый сплав 6082-T6

Всю эту систему осветительных ферм мы изготовили из алюминия 6082-T6. Этот сплав был выбран потому, что он очень хорошо выдерживает нагрузки в условиях внешней среды. Он достаточно прочен, чтобы удерживать 8-метровые пролеты в прямом и ровном положении, и в то же время достаточно легок, чтобы сделать процесс сборки эффективным.

• Квадратный профиль для прочности на кручение

Конструкция фермы коробчатого сечения 290 мм рассчитана на сопротивление скручивающим нагрузкам. На крыше площадью 48 квадратных метров это крайне важно для обеспечения правильного выравнивания линий конструкции. Она обеспечивает надежную точку крепления как для кровельного полотна, так и для осветительного оборудования.

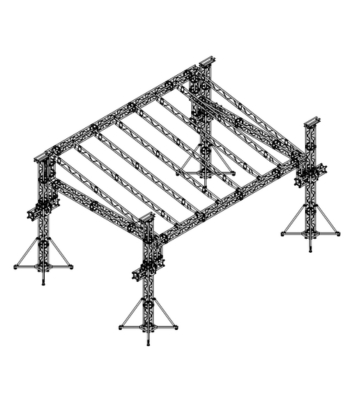

Архитектурные особенности и уникальная конструкция крыши.

Одна из наиболее отличительных особенностей этой системы световых ферм — это взаимодействие крыши с опорами фермы. Мы выбрали дизайн, который отходит от полностью интегрированного вида, чтобы создать нечто более визуально интересное и технически понятное.

• Интерфейс отсоединенной опоры

В данной конкретной конструкции крыша крепится не непосредственно к самой вершине опор. Вместо этого крыша расположена немного выше опор. Это создает небольшой зазор, благодаря которому крыша выглядит парящей. Это тонкое дизайнерское решение, которое делает всю систему световых ферм менее похожей на стандартную коробку.

• Четкие линии без лишних деталей

Мы сосредоточились на максимальном упрощении дизайна. Используя характерные линии фермы для определения пространства, мы создали сцену, которая выглядит профессионально с любого ракурса. Основное внимание по-прежнему уделяется геометрии алюминия и функциональной форме скатной крыши.

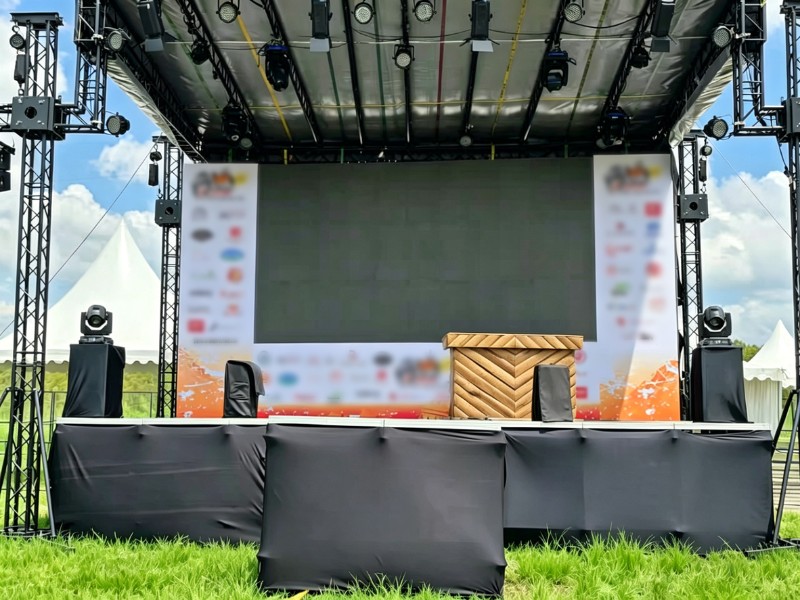

Обеспечение целостности фундамента для системы молниеотводящих ферм

Установка фундамента на траве сопряжена с рядом уникальных трудностей, поскольку грунт никогда не бывает идеально ровным или полностью твердым. Компания GF-Truss решила эту проблему, предложив фундаментную систему, которая намного прочнее, чем простая опорная плита.

• Прочная железная опорная конструкция

Мы предложили заказчику выбрать усиленное железное основание для каждой из четырех опор фермы. Вес железа помогает закрепить систему осветительных ферм и обеспечивает очень устойчивую платформу для опоры фермы. Эти основания предназначены для распределения веса 6-метровой ферменной конструкции вниз, чтобы предотвратить ее проседание в мягкий грунт.

• Диагональные опоры и боковые распорки

Для обеспечения боковой устойчивости мы оснастили каждую опору фермы выносными опорами. Эти опоры соединяют железное основание с более высокой точкой на фермах. Создав широкий треугольник в каждом углу, мы обеспечили вертикальное положение системы осветительных ферм и предотвратили любое раскачивание, вызванное ветром или движением оборудования.

• Точное выравнивание с помощью регулируемых ножек

Эти опоры оснащены регулируемыми ножками. Это позволило нашим клиентам с большой точностью выровнять всю систему. Даже если травяное поле имеет небольшой уклон, регулируемые ножки можно настроить таким образом, чтобы четыре опоры фермы были идеально вертикальными, а кровельная сетка — перпендикулярной.

Гарантия безопасности при погрузке балласта и оборудования.

Безопасность всегда является для нас первостепенной задачей при поставке оборудования для использования на открытом воздухе. Для этого проекта размером 8 на 8 метров мы разработали четкий план использования противовесов и распределения нагрузки для обеспечения надежности системы осветительных ферм.

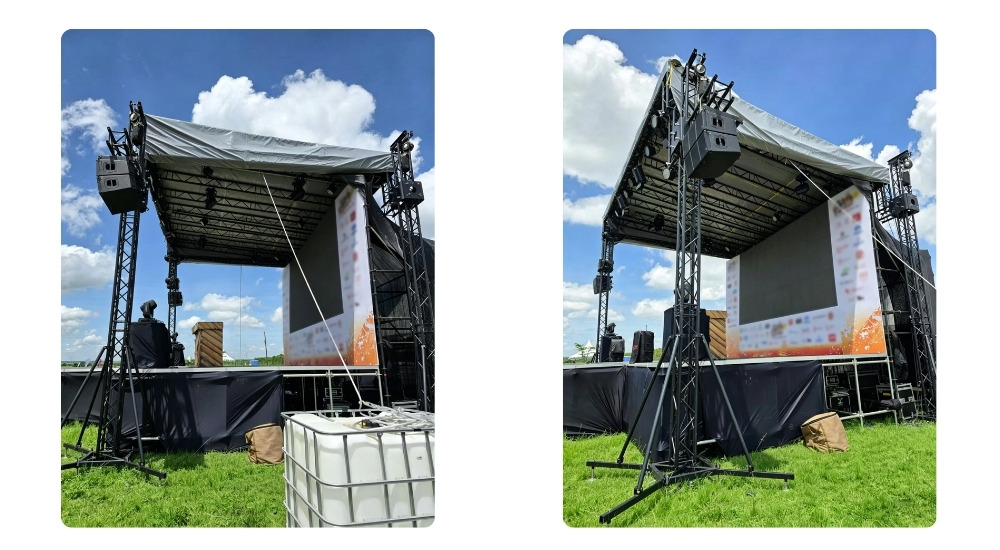

• Специальные балластные приспособления

В этой системе осветительных ферм использовались балластные цистерны с водой, заключенные в усиленный стальной каркас, обеспечивающий как защиту от веса, так и структурную целостность. Внешний металлический каркас гарантирует сохранение формы цистерны под нагрузкой и предотвращает повреждения во время транспортировки и погрузки/разгрузки. Такая конструкция обеспечивает стабильное и равномерное распределение противовеса, повышая общую безопасность в условиях открытого воздуха.

• Грузоподъемность технического снаряжения

Несмотря на то, что это система световых ферм среднего размера, 290-миллиметровая коробчатая ферма была спроектирована для поддержки значительного количества оборудования. Мы позаботились о том, чтобы было достаточно места для подвешивания светодиодного экрана сзади, а также аудиоколонок, осветительных приборов на передней и боковых балках.

Функциональный дренаж и отвод дождевой воды с помощью этой системы.

Основная причина выбора скатной крыши — решение практических задач, связанных с дождевой водой. В условиях открытого пространства управление дренажем имеет огромное значение для проведения мероприятия.

• Водоотвод, осуществляемый под действием силы тяжести

Наклонная конструкция крыши обеспечивает отвод дождевой воды непосредственно к задней части конструкции. Это предотвращает попадание дождя на навес, что является наиболее распространенной причиной перегрузки наружных осветительных ферм. Обеспечивая свободный отвод воды, мы защищаем внутреннюю часть сцены от капель и влаги.

Крепление для навеса из ПВХ высокого натяжения

Серебристый ПВХ-навес, изготовленный на заказ по размерам для этой сетки размером 8 на 8 метров. Навес плотно натянут на ферменную систему коробчатого сечения шириной 290 мм. Это необходимо для надлежащего отвода воды во время мероприятия.

Эта система осветительных ферм размером 8×8×6 м демонстрирует, как простая конструкция может надежно работать в реальных условиях на открытом воздухе. От ферменной конструкции до фундамента и крыши — каждая деталь рассчитана на решение практических задач, таких как неровная поверхность и дождь, что делает систему простой и долговечной в использовании.
