Что такое сценическая ферменная система и как она работает?

Почему сценические фермы важны

Сценическая ферма — это лёгкий каркас, состоящий из соединённых металлических труб, образующих устойчивые треугольные формы. Она используется на концертах, выставках и в театрах для поддержки осветительных приборов, динамиков и декораций. Её важность обусловлена ​​быстрой установкой и демонтажем. Это даёт дизайнерам большую гибкость, а также снижает стоимость и вес.

Кроме того, он обладает высокой ветроустойчивостью и долговечностью. Это позволяет организаторам мероприятий создавать большие пролеты с меньшим количеством материалов, повышая как визуальную привлекательность, так и безопасность динамичных выступлений.

Что такое сценическая ферменная система?

Сценические фермы — это как конструктор Lego для мероприятий: легкие алюминиевые трубы, которые соединяются в сверхпрочные конструкции для подвешивания осветительных приборов, колонок и баннеров высоко на сцене. Они обеспечивают профессиональный эффект «вау» без риска аварий.

Новый ракурс, который упускают другие: по сравнению с громоздкими железными каркасами, алюминиевые сценические фермы значительно ускоряют монтаж. От свадебного фона длиной 3 метра до главной сцены для фестиваля длиной 30 метров или невероятных выставочных конструкций над головой — они справятся с любой задачей. Просто выберите размеры, подходящие для вашего пространства, соедините секции штифтами или винтами, и прочный «небесный замок» готов.

Типы сценических ферм

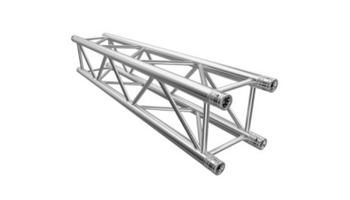

Коробчатая ферма (квадратная ферма)

Эта рабочая лошадка не зря занимает лидирующие позиции в рейтингах популярности. Четыре основных троса обеспечивают устойчивость под любым углом, поэтому она с легкостью справляется с тяжелыми грузами и сложными конструкциями. Организаторы мероприятий обожают ее за возможность использовать на крупных мероприятиях, где каждая минута на счету, таких как фестивали или конференции, требующие быстрой сборки без ущерба для безопасности.

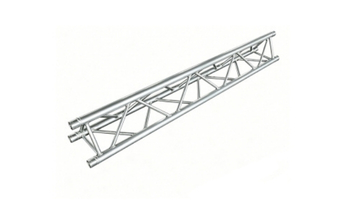

Треугольная ферма

Этот вариант, состоящий из трех основных балок треугольной формы, кажется легче и проще в перемещении. Это также разумный и экономичный выбор для умеренных нагрузок, когда необходима четкая, хорошо видимая конструкция. Его часто можно увидеть в витринах магазинов, вестибюлях или декоративных инсталляциях, где внешний вид так же важен, как и функциональность.

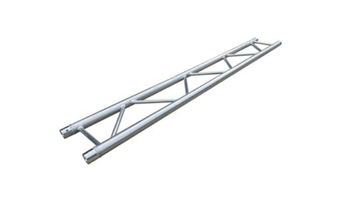

Лестничная ферма

Эта конструкция, состоящая всего из двух параллельных поясов, напоминающих ступеньки лестницы, ориентирована на мобильность и быстроту монтажа. Она лучше всего подходит для несложных задач, таких как поддержка баннеров или крыш вместе с другими фермами. Вместо того чтобы стоять отдельно, она отлично подходит для временных декораций или рекламных конструкций, не требующих полной несущей способности.





Пятихордовая ферма

Добавление дополнительного троса повышает его устойчивость к скручиванию и жесткость при неравномерных нагрузках. Это делает его прочным и надежным для тяжелых осветительных приборов или видеостен, идеально подходящим для сложных крыш и сцен с высокими требованиями, где стабильность имеет первостепенное значение.

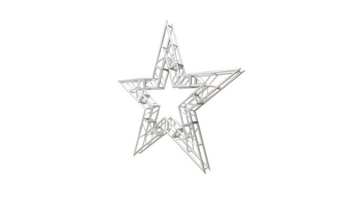

Специальные фермы (в форме сердца, круга, звезды)

Эти конструкции выделяются своим художественным изяществом, превращая сцены в привлекательные центральные элементы, не прибегая к грубой силе. Уникальные формы привлекают внимание и создают особую атмосферу. Однако их установка представляет собой определенную сложность, требуя особой аккуратности для идеального выравнивания всех элементов.



Основные компоненты сценической ферменной системы

Представьте себе сценическую ферму как человеческий скелет. Каждая часть выполняет определенную функцию, обеспечивая устойчивость конструкции под нагрузкой.

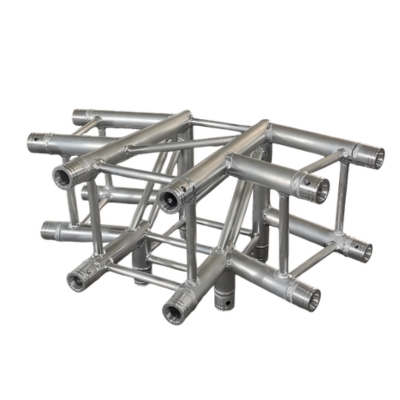

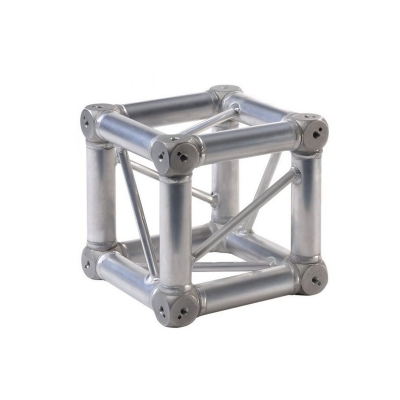

• Угловые элементы коробчатых конструкций и угловые элементы ферменных конструкций

Эти соединения обеспечивают точное соединение квадратных секций фермы под определенными углами. Угловые соединения образуют платформы под углом 90 градусов для обеспечения устойчивости. Угловые соединения фермы соединяют сегменты фермы под различными углами и направлениями, выступая в качестве важных структурных узлов. Существуют различные типы угловых соединений, такие как двухсторонние (45°, 60° и 90°), трехсторонние, четырехсторонние и пятисторонние.

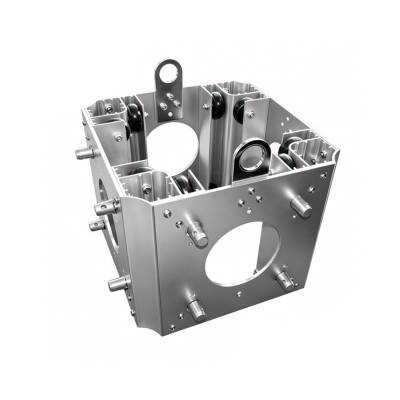

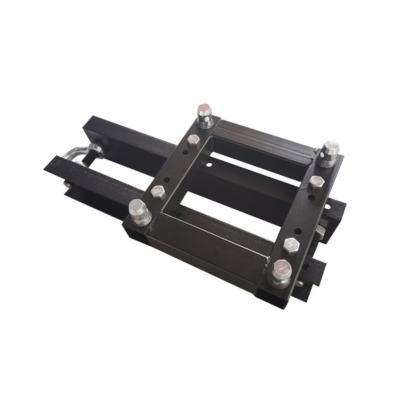

• Верхние секции и блоки втулок

Верхние секции обеспечивают стабильное и надежное крепление для подъема и такелажа. Втулочные блоки соединяют опоры фермы с балками фермы. Они позволяют балкам фермы свободно перемещаться вверх и вниз для регулировки высоты.

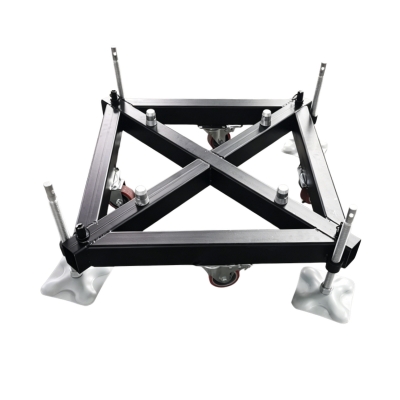

• Базы

Эти массивные опоры надежно фиксируют конструкцию на земле. Их широкая конструкция предотвращает опрокидывание на гладких полах или траве. Большинство моделей имеют отверстия для мешков с песком, что позволяет быстро обеспечить дополнительную устойчивость. Для еще большей устойчивости на неровной местности можно также добавить боковые опоры.

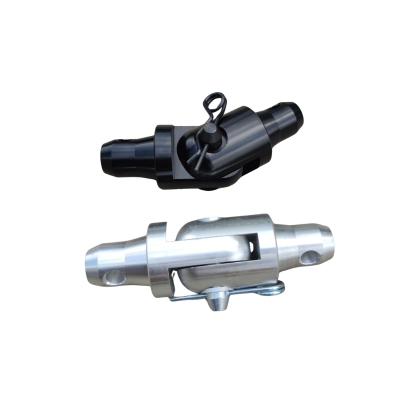

• Петли

Шарниры позволяют легко и быстро устанавливать вертикальные опоры ферм. Они эффективно соединяют стойки, благодаря чему ваша конструкция возводится плавно, без сложных ступеней.

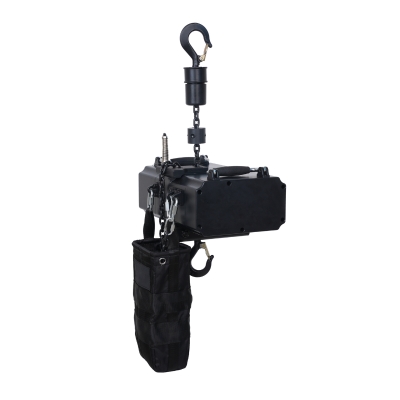

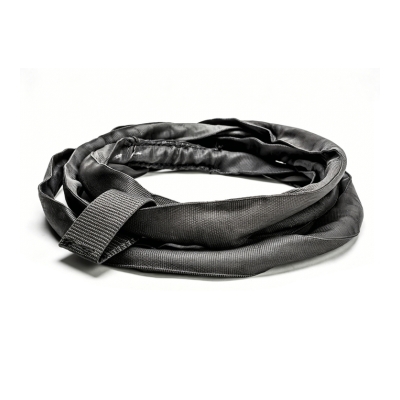

• Подъемные устройства и подъемные стропы

Подъемные механизмы без усилий поднимают тяжелые фермы на высоту потолка. Стропы обеспечивают надежное соединение между подъемником и фермой. Они обматываются вокруг поясов фермы (в узловых точках), создавая надежные точки крепления для скоб и крюков подъемника.

Угловые коробки	Угловые элементы фермы	Верхние разделы	Блоки рукавов
Базы	Петли	Подъемники	Слинги

Как работает ферменная система сцены?

Сценическая ферменная система может выглядеть сложной, но на самом деле она работает на основе трех очень понятных принципов: как она построена, как она несет вес и как она используется на площадке. Разделение ее на эти части значительно упрощает понимание.

1. Как всё это собирается воедино (структура)

• Модульные секции

Сценические ферменные системы изготавливаются из стандартных секций (обычно 1 м, 2 м, 3 м и т. д.), которые можно свободно комбинировать в зависимости от необходимых размеров. Это делает систему очень гибкой.

• Простые методы подключения

Секции соединяются с помощью штифтов, болтов или цапф. Если вы не уверены, какой способ соединения подходит для вашей конструкции, полезно подробнее сравнить, как выбрать подходящую алюминиевую ферму: цапфа или болт. Эти соединения разработаны для быстрой и надежной работы, чтобы бригады могли эффективно работать, не жертвуя безопасностью.

• Различные методы сборки

Для небольших конструкций сборка часто производится на земле, а затем подъема. Для более крупных систем сборка осуществляется поэтапно на месте. Такая гибкость позволяет адаптироваться к различным условиям площадки.

• Предсказуемая структурная логика

Благодаря стандартным размерам и соединениям рабочие могут быстро разобраться, как собрать конструкцию, даже на новом месте.

Для лучшего понимания, вот краткий обзор того, как на практике собирается сценическая ферменная система:

2. Как он удерживает груз (безопасность)

• Распределение нагрузки

Нагрузка практически не сосредоточена в одной точке. Вместо этого, сценическая ферма распределяет вес осветительных приборов, динамиков или светодиодных экранов по всей конструкции.

• Структурная форма имеет значение.

Форма ферм также играет ключевую роль. Коробчатые конструкции особенно эффективно противостоят изгибу и скручиванию. Именно поэтому сценические фермы остаются устойчивыми даже при поддержке тяжелого оборудования.

• Легкий, но прочный

Благодаря алюминию фермы легкие и портативные, но после сборки вся конструкция приобретает впечатляющую жесткость и надежность.

• Сбалансированная и несбалансированная нагрузка

Равномерное распределение веса обеспечивает стабильность системы. При неравномерной нагрузке производительность может снизиться. Именно поэтому планирование компоновки имеет важное значение.

3. Как это работает на месте (использование)

• монтаж оборудования

Светильники, динамики и светодиодные панели крепятся с помощью зажимов, кронштейнов или монтажных систем. Сценическая ферма обеспечивает удобные места для установки.

• Адаптируется к различным условиям

Одно из главных преимуществ хорошей сценической ферменной системы — её адаптивность. Одни и те же компоненты можно переконфигурировать для выставок, концертов, фестивалей на открытом воздухе или мероприятий в помещении, просто изменив их конфигурацию.

• Улучшает рабочий процесс

Сценические фермы служат не только для поддержки конструкции. Они также помогают организовать всю композицию. Команды могут четко видеть, где что находится, что уменьшает путаницу и экономит время.

Как выбрать подходящую ферменную систему для различных нужд

Выбор правильной ферменной системы — это не просто подбор материала. Это обеспечение бесперебойной работы на строительной площадке. Вместо того чтобы сосредотачиваться только на стоимости или технических характеристиках, подумайте о том, как будет использоваться ферма.

1. Сценарий использования (начните с того, для чего вам это нужно)

Это первый и самый важный шаг. Вам необходимо четко понимать суть вашего приложения:

• Для сценических выступлений или осветительных установок, или же для выставочных стендов и декоративных рам?
• В помещении или на улице?
• Это разовая инсталляция или предназначена для аренды и многократных гастролей?

Например, для мероприятий на открытом воздухе обычно требуются более прочные и устойчивые конструкции из-за ветра и воздействия окружающей среды. С другой стороны, для выставочных стендов большее значение может иметь внешний вид, лёгкость конструкции и быстрая сборка. Правильный подход к проектированию помогает избежать избыточного строительства или недооценки потребностей.

2. Требования к грузоподъемности (не больше, но более подходящие)

Многие новички считают, что «чем сильнее, тем лучше», но это не всегда так. Вместо этого от вас ожидается, что вы будете думать о следующем:

• Какое оборудование вы планируете установить (освещение, колонки, светодиодные экраны)?
• Общий вес всего оборудования
• Распределена ли нагрузка равномерно или сконцентрирована в определенных областях.

Ферменная система работает лучше всего, когда нагрузка равномерно распределена. Если большая часть веса приходится на одну сторону, как в случае со светодиодной стеной, может потребоваться более прочная конструкция. Цель состоит в том, чтобы выбрать что-то безопасное и устойчивое для вашей установки, а не просто максимально возможную грузоподъемность на бумаге.

3. Тип фермы (точность подгонки важнее цены)

• Различные конструкции ферм служат разным целям, и знание этих различий сэкономит вам много проблем.
• Ферменная конструкция коробчатого сечения: Прочная и устойчивая. Это оптимальный выбор для большинства сценических и событийных конструкций, поскольку она равномерно распределяет вес.
• Треугольная ферма: легче и доступнее по цене. Хорошо подходит для небольших конструкций или декоративных применений, где нагрузка невелика.
• Лестничная ферма: идеально подходит для легких нагрузок или в качестве опорного элемента для соединения других секций.
• Пятирядная ферма: разработана для противостояния скручиванию. Если ваша конструкция включает сложные углы или большие нагрузки, эта ферма обеспечит вам дополнительную уверенность.

Главная идея проста:

Правильно подобранная конструкция экономит время и усилия, в то время как неправильный выбор может затруднить и снизить эффективность монтажа.

4. Совместимость и расширяемость (думайте не только об одном проекте)

Если вы хотите использовать одну и ту же сценическую ферменную систему для нескольких проектов, а не только для одного мероприятия, вам необходимо подумать о совместимости. Вот несколько моментов, которые следует учесть, прежде чем принимать решение:

• Стандартные ли размеры ферм, чтобы можно было легко добавлять секции или заменять детали позже?
• Будет ли оно совместимо с другими сценическими ферменными системами или оборудованием, которое у вас уже есть?
• Можно ли его переконфигурировать для создания различных вариантов, например, кровельных систем или нестандартных конструкций?

В долгосрочной перспективе хорошая ферменная система должна быть достаточно гибкой, чтобы расти вместе с вами. Вам не нужно что-то, что подходит только для одной конфигурации. В идеале она должна адаптироваться к различным проектам, не заставляя вас каждый раз начинать с нуля.

Что произойдет, если вы выберете неправильную ферму?

1. Вы можете превышать допустимые пределы нагрузки, даже не подозревая об этом.

Вы подвешиваете светильники, колонки и светодиодный экран. Каждая деталь сама по себе кажется легкой. Но вместе они могут довольно легко превысить допустимую нагрузку на ферму. Сначала конструкция выглядит устойчивой, создавая ложное чувство безопасности. Однако, превышение допустимой нагрузки со временем создает напряжение в соединениях и каркасе. Хуже того, любой ветер или движение снаружи повышают эти риски.

2. Риски для стабильности и безопасности возрастают.

Устойчивость и безопасность часто страдают, когда ферма не соответствует своему назначению. Эти проблемы могут быть неочевидны во время монтажа, но обычно проявляются позже, в процессе эксплуатации. Нарушение целостности конструкции может быть вызвано такими факторами, как неравномерное распределение нагрузки, ветровые нагрузки или движение оборудования.

3. Мелкие проблемы приводят к большим затратам.

То, что начинается как небольшое несоответствие, легко может перерасти в более серьезные проблемы в будущем. Вам, возможно, придется тратить дополнительное время на настройку, решать проблемы со стабильностью или заменять детали раньше, чем ожидалось. Все это увеличивает как трудозатраты, так и расходы на техническое обслуживание.

Эти мелкие проблемы со временем накапливаются. Неправильно подобранная сценическая ферма может привести к большему количеству ремонтов, сокращению срока службы оборудования и снижению общей надежности работы, а это значит, что в итоге вы потратите больше денег, чем если бы с самого начала выбрали правильную систему.

Давайте подберем для вас подходящую систему сценических ферм!

Начать лучше с оценки общей нагрузки, которую вы планируете подвесить, а не рассматривать каждый элемент оборудования по отдельности. Также полезно учесть, будет ли ваша установка размещаться в помещении или на открытом воздухе, и предназначена ли она для разового мероприятия или для многократного использования.

Убедитесь, что ферменная система соответствует признанным сертификатам, таким как TÜV SÜD, и не пренебрегайте правильными расчетами нагрузок. Если вы хотите понять, почему стандарты сертификации важны в реальных условиях, вы можете узнать больше о том, почему сертификация EN 1090-3 важна для алюминиевых ферменных и сценических конструкций.

Чтобы выбрать лучший тип:

• Для тяжелых буровых установок лучше отдавать предпочтение коробчатым фермам.
• Для более светлых дисплеев выбирайте треугольник.
• Поставлять от проверенного производителя.

Если вы хотите увидеть, как различные ферменные системы соединяются между собой, реальные проектыЭто помогает взглянуть на реальные настройки в различных приложениях.
