Какова ширина осветительной фермы? Полное руководство по выбору осветительной фермы.

Выбор между осветительными фермами размером 290 мм, 400 мм или 520 мм кажется простой математической задачей, пока вы не окажетесь на месте. Цифры в спецификации выглядят отлично, но реальная нагрузка, пролет и ветер снаружи — это совсем другое дело. Большинство начинают с 290 мм, потому что их легко перемещать, но быстро понимают, что фермы размером 400 мм и 520 мм существуют не просто так. Вот в чем дело. Вам нужно точно знать, на что способна каждая из них, прежде чем начинать подвешивать дорогостоящее оборудование. В конечном итоге, правильный выбор имеет решающее значение.осветительная ферма является основой безопасной и профессиональной установки сцены.

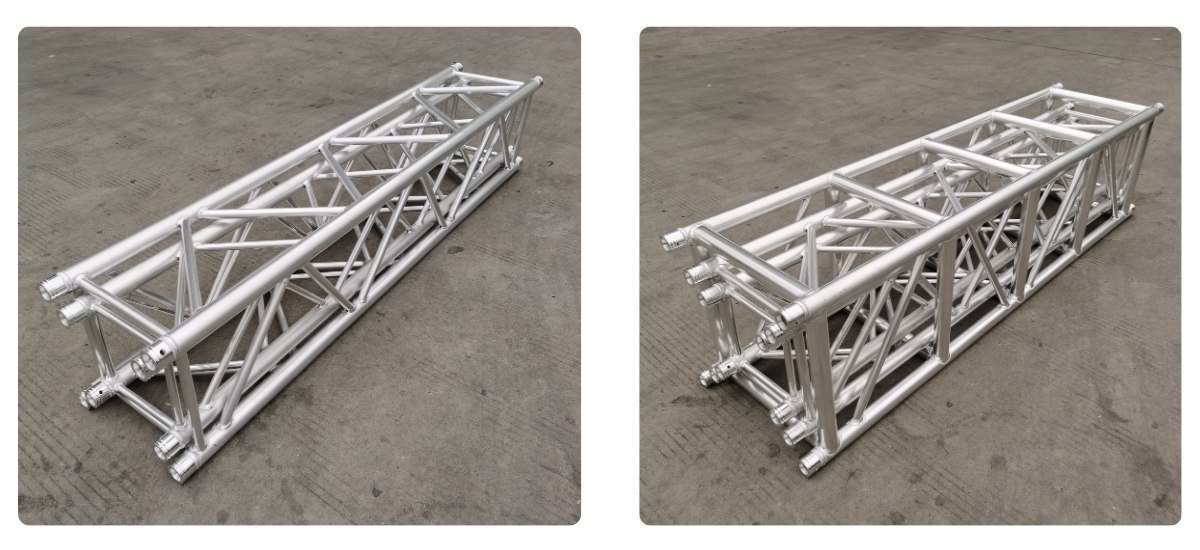

Типичные размеры осветительных ферм

Вот краткий обзор стандартных размеров (осветительных ферм Спогота), которые вы чаще всего будете встречать на практике.

Чтобы понять, почему ширина ферм имеет такое большое значение, нам нужно знать физические особенности этих систем. В следующих разделах будет объяснено, как ведет себя каждый размер, когда вы фактически используете его в качестве надежной фермы для осветительных приборов.

Какая ширина осветительной фермы действительно соответствует вашим потребностям?

Ширина осветительной фермы — это не просто вопрос эстетики или внешнего вида. Она целиком и полностью зависит от физики распределения нагрузки и от того, какой вес может выдержать алюминий, прежде чем начнет разрушаться. Когда мы говорим о ширине, мы имеем в виду расстояние между основными поясами. Более широкая ферма лучше сопротивляется изгибающим силам. На сцене мы просто называем это прочностью. Если вы сделаете слишком узкую ферму, вы получите прогиб. Если вы сделаете слишком широкую, вы зря потратите деньги и место в грузовике.

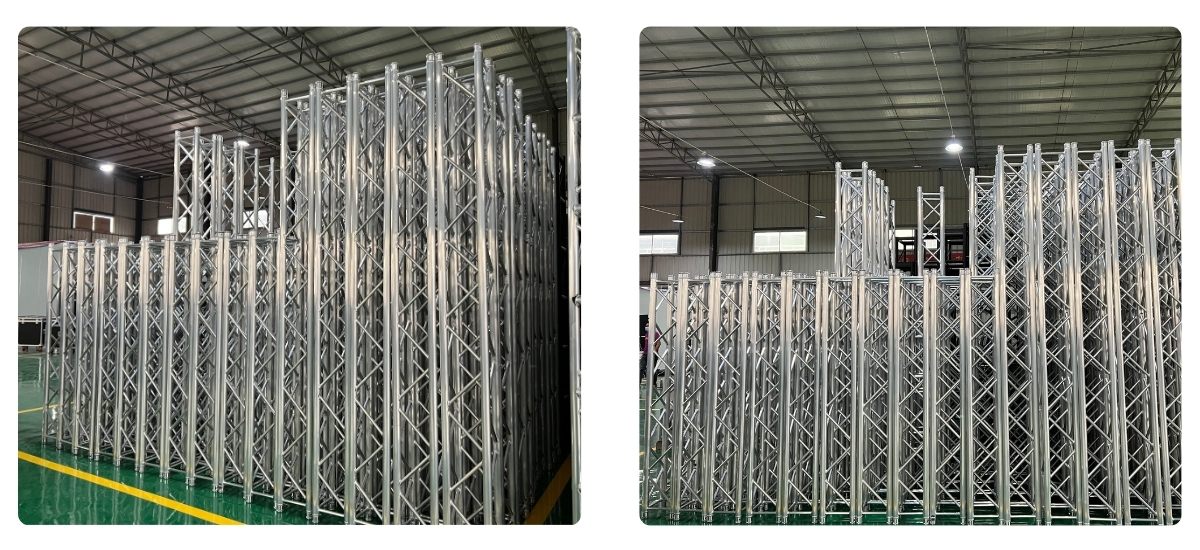

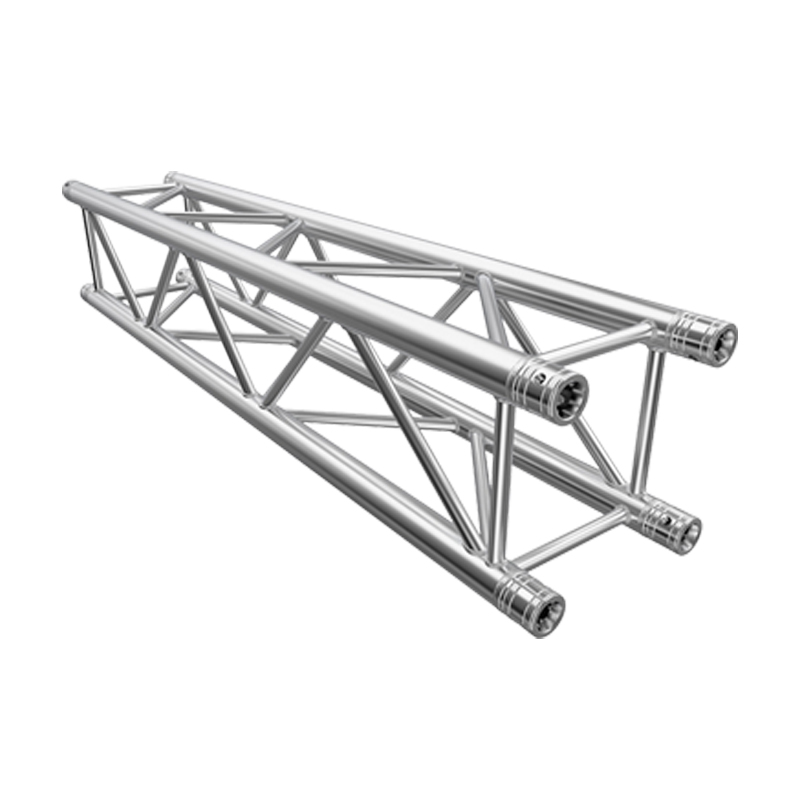

• Осветительная ферма 290 мм: ваш незаменимый помощник на каждый день.

Световая ферма диаметром 290 мм не зря считается отраслевым стандартом. Практически каждая прокатная компания держит сотни таких ферм в наличии. Её можно забросить в кузов небольшого фургона, и один человек без труда перенесёт двухметровый отрезок. Для небольших мероприятий, таких как свадьбы или театральные постановки, она идеально подходит. Её также использовали для оформления диджейских пультов и небольших выставочных стендов. Она без проблем выдерживает значительное количество светодиодных прожекторов и, возможно, несколько небольших подвижных голов. Это хороший выбор, когда нужен аккуратный внешний вид, и вам не нужно заполнять огромный зазор.

Но вот что часто упускают из виду в отношении размера 290 мм. У него есть свои пределы. Люди видят основную трубу диаметром 50 мм и думают, что она может выдержать что угодно. Но узкая ширина означает, что с увеличением пролета несущая способность резко падает. Если вы попытаетесь использовать этот размер сверх его 12-метрового предела, вы можете навлечь на себя неприятности. Когда ваш пролет приближается к максимальному пределу, определенно не стоит подвешивать к нему особенно тяжелые светодиодные экраны или массивное звуковое оборудование. Многие пытаются сэкономить немного денег, используя ферму освещения размером 290 мм для проектов, которые явно требовали большего размера. Риск деформации конструкции и угрозы безопасности мероприятия просто не стоит тех нескольких долларов, которые вы могли бы сэкономить на аренде или покупке.

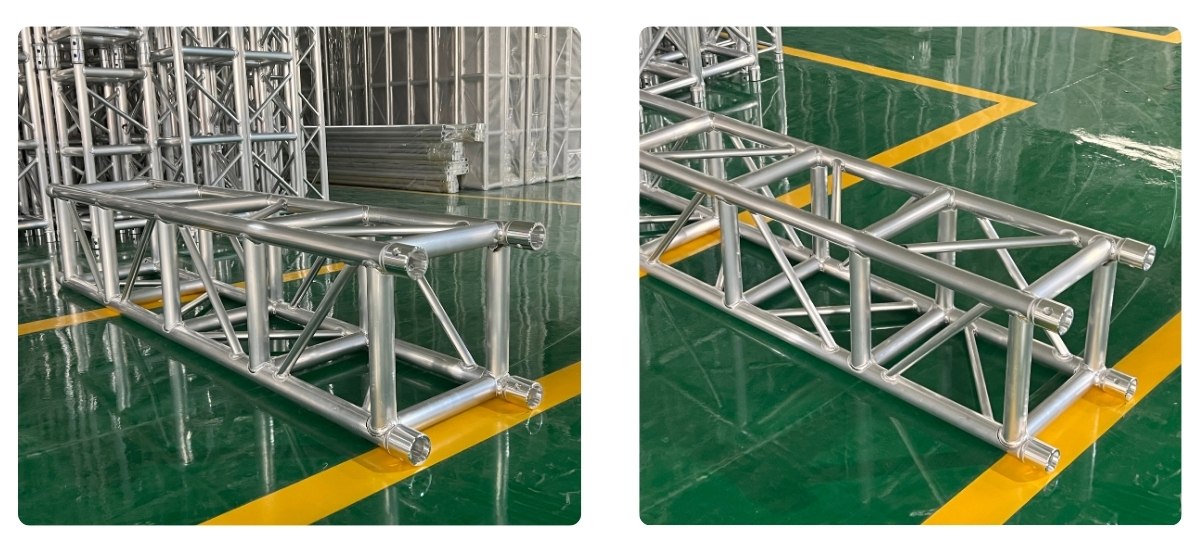

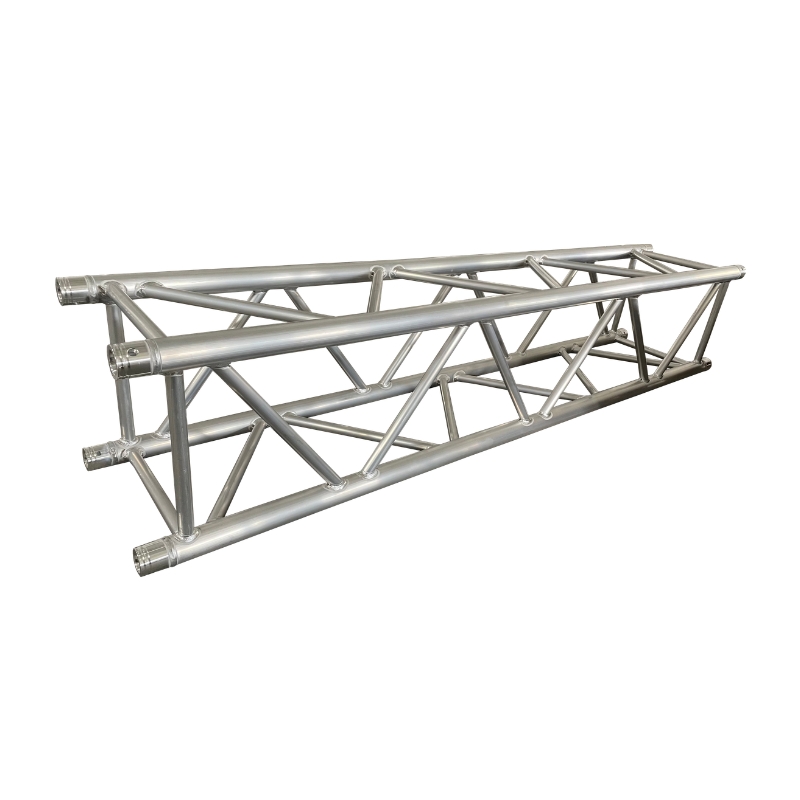

• Осветительная ферма 400 мм: когда вам нужна большая мощность

Переходя к осветительным фермам шириной 400 мм, вы попадаете в совершенно другой мир. Вот где все становится по-настоящему серьезно. Эти дополнительные сто миллиметров ширины обеспечивают значительное повышение жесткости. Если вы организуете концерт среднего размера или мероприятие на открытом воздухе с кровельной системой, это обычно является отправной точкой. Осветительная ферма шириной 400 мм — оптимальный вариант для профессиональных установок. Вы можете подвесить целый ряд мощных подвижных прожекторов, и они будут оставаться ровными, как доска.

Представьте себе автомобильную выставку или фестиваль под открытым небом. Вам приходится бороться с ветром. Расстояние между осветительными вышками должно быть большим. 400-миллиметровая ферма для освещения может перекрывать пролёт в 14 метров и при этом оставаться надёжной. Это разница между уверенностью в своей конструкции и постоянной проверкой таблиц нагрузок при каждом перемещении прибора. Честно говоря, на большой сцене это выглядит гораздо профессиональнее.

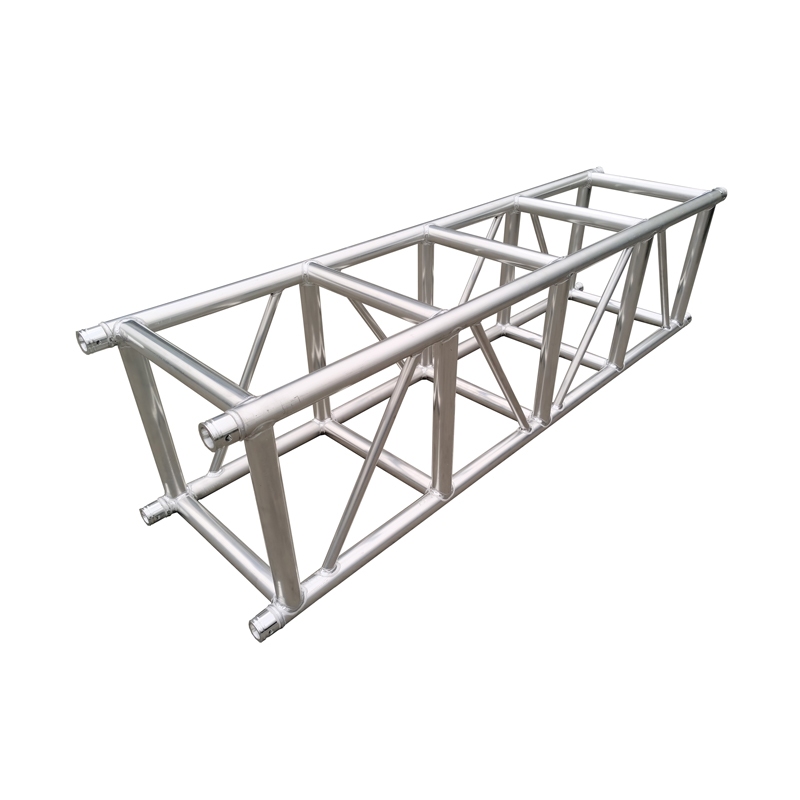

• Осветительная ферма 520 мм: создана для масштабных мероприятий.

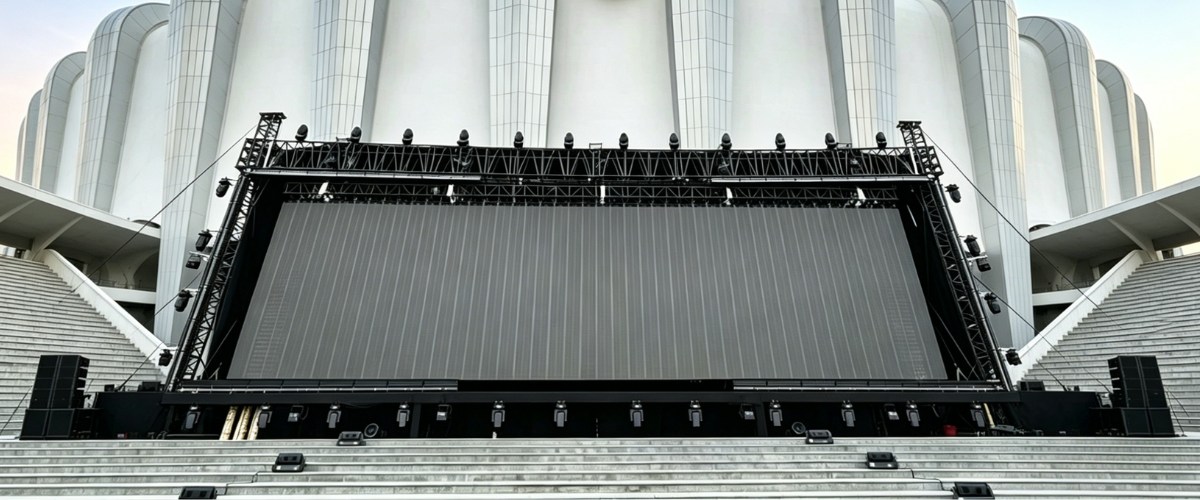

Осветительная ферма размером 520 мм предназначена для стадионных туров и масштабных фестивалей. Когда вы видите эти огромные светодиодные экраны весом в тысячи килограммов или массивные линейные массивы, подвешенные к крыше фермы, они почти всегда установлены на системах размером 520 мм или больше. Этот размер рассчитан на самые большие нагрузки и самые длинные пролеты. Это самый мощный элемент сценического оборудования.

Работа с осветительной фермой размером 520 мм — это совсем другое дело. Вы не будете перемещать эти секции вручную. Рекомендуется использовать вилочные погрузчики, электроприводы и бригаду, которая точно знает, как обращаться с тяжелыми алюминиевыми фермами. Сам вес фермы является фактором при расчете нагрузки. Если вы строите массивную кровельную систему для потолка, это именно то, что вам нужно. Она обеспечивает такую ​​устойчивость, которая позволяет спокойно спать даже в плохую погоду.

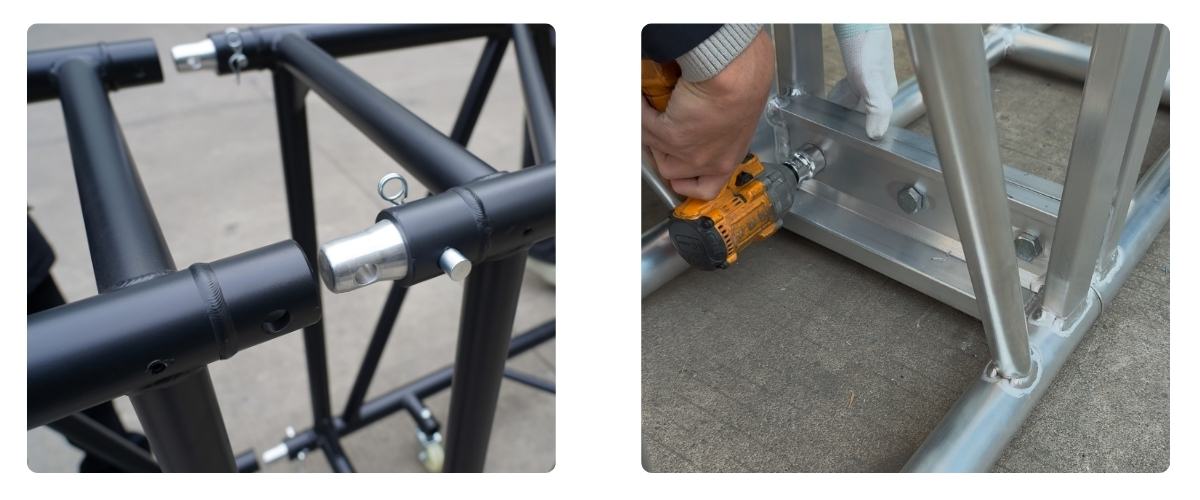

Болтовое и штыревое крепление: как соединяются ваши осветительные фермы.

После того, как вы определились с шириной, вам нужно решить, как эти части будут соединяться друг с другом. Существует два основных способа соединения осветительных ферм: либо с помощью болтов, либо с помощью системы штырьков. У обоих способов есть свои преимущества и свои преимущества. В конечном итоге все зависит от того, как часто вы планируете перемещать оборудование и сколько вы готовы потратить на оплату труда.

• Почему гастрольные бригады в восторге от осветительной фермы Spigot

Осветительная ферма с креплением на штифтах — король дорог. Она использует систему штифтов, которая быстрая и простая в использовании. Вы просто выравниваете концы, вставляете штифт и забиваете его молотком. Никаких инструментов, кроме обычного молотка, не требуется. Именно поэтому гастролирующие бригады её так любят. Когда у вас погрузка в два часа ночи, и все измотаны, вам совсем не хочется возиться с гайками и болтами. Вам просто нужно выбить штифты и загрузить грузовик.

В любом случае, настоящая прелесть системы с креплением на штырьках — это скорость. Она значительно экономит время на установке и демонтаже. А благодаря конической форме штырьков соединение невероятно прочное. В местах соединений нет люфта. Для прокатных компаний и гастролирующих артистов одна только экономия на трудозатратах оправдывает дополнительные расходы на осветительную ферму с креплением на штырьках.

• Когда болтовое крепление молниеотводящей фермы является более целесообразным решением.

Но не стоит пока сбрасывать со счетов болтовые фермы для освещения. Возможно, это медленнее, но у них есть свои преимущества. Чаще всего их можно увидеть в стационарных установках. Вспомните клубы, храмы или театры. Если вы собираетесь установить ферму один раз и оставить её там как минимум на пять лет, зачем платить за дорогую систему крепления болтами? Болтовое соединение невероятно надёжно. После затяжки болтов ферма никуда не денется. Это очень простой и очень надёжный способ построения осветительной сетки.

Если у вас ограниченный бюджет, часто лучшим вариантом становится болтовая ферма для освещения. Процесс изготовления немного проще, поэтому цена обычно ниже. Это отличный вариант для школьного актового зала или небольшого местного театра, где времени больше, чем денег. Просто нужно быть готовым к дополнительной работе. Вам понадобятся гаечные ключи и терпение. Но для подходящего применения это вполне оправданный выбор.

Безопасность и качество материалов: из чего на самом деле сделана ваша осветительная ферма?

Нам нужно поговорить о том, что на самом деле находится внутри этого алюминия. Потому что, в конце концов, вы подвешиваете тяжелые предметы над головами людей. Безопасность зависит не только от ширины фермы. Она зависит от качества металла и мастерства сварщика. Если материал некачественный, то ширина фермы не имеет значения. В конце концов, она разрушится.

• Почему алюминий 6082-T6 имеет значение

В технических характеристиках вы увидите такие цифры, как 6082-T6. Это не просто случайный код. Это марка алюминиевого сплава. В мире сценического оборудования 6082-T6 — это золотой стандарт. Это высокопрочный сплав, специально разработанный для конструкционных применений. Он прочнее, чем сплав марки 6061. Он гораздо лучше сопротивляется изгибу и выдерживает постоянные нагрузки и разгрузки.

При нагревании алюминия для сварки происходит ослабление металла в месте соединения. Качественный сплав 6082-T6 лучше выдерживает этот процесс. Он сохраняет свою прочность после сварки лучше, чем другие сплавы. Именно поэтому всегда следует уточнять у поставщика, какой именно сорт металла он использует. Если он не может дать вам точный ответ или пытается убедить вас, что это не имеет значения, пожалуйста, откажитесь от сотрудничества. Ваша безопасность и безопасность вашей бригады зависят от качества металла.

• Как определить, когда следует вывести из эксплуатации молниеотводящую ферму.

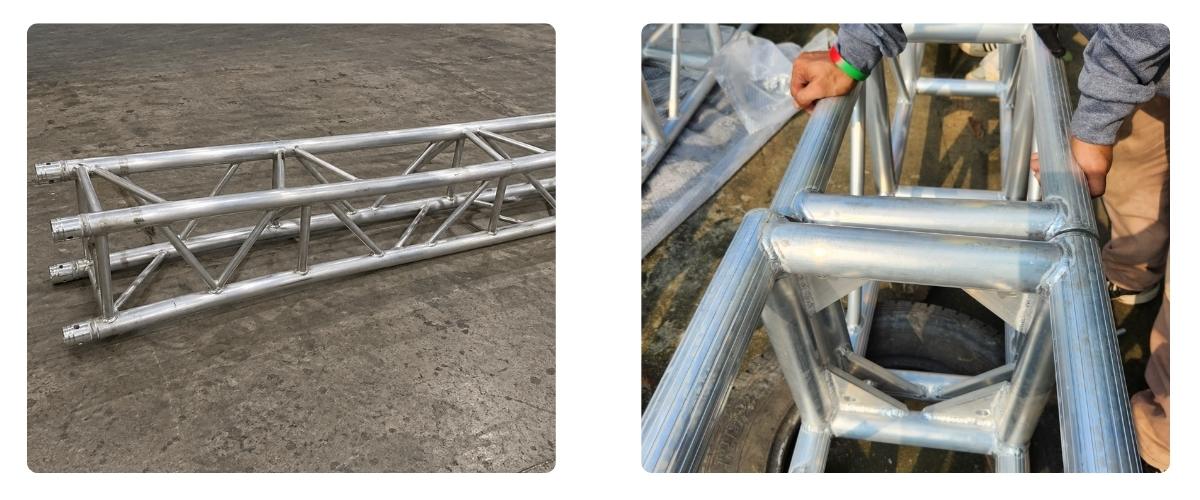

Каждый раз после возвращения с выставки вам следует осматривать своё оборудование. Рекомендуется сначала проверить сварные швы. Ищите мельчайшие трещины или любые признаки изменения цвета. Если сварной шов выглядит так, будто он расходится, значит, эта часть осветительной фермы вышла из строя. Не пытайтесь её починить. Пожалуйста, выведите её из эксплуатации и отрежьте, чтобы никто другой не смог её использовать. Риск не оправдан.

Основные тросы явно погнуты? Диагональные элементы выглядят асимметричными или перекрученными? Если отверстия не совпадают при попытке вставить штифты, значит, металл растянулся из-за чрезмерной нагрузки в прошлом. Также необходимо внимательно следить за трещинами в сварных швах, где соединения начинают расходиться. При обнаружении любых из этих признаков немедленно выведите этот участок из эксплуатации. Честно говоря, гораздо лучше, если чего-то не хватит, чем если вся система рухнет на кого-нибудь.

Пролет и прогиб: два фактора, которые действительно влияют на ваше решение.

Теперь перейдём к той части, которая вызывает наибольшее замешательство. Пролёт и прогиб. Именно эти два фактора определяют необходимую ширину осветительной фермы. Если их игнорировать, вы просто будете гадать. А гадание — это путь к несчастным случаям.

• Как учитывать пролет и прогиб при проектировании световой фермы

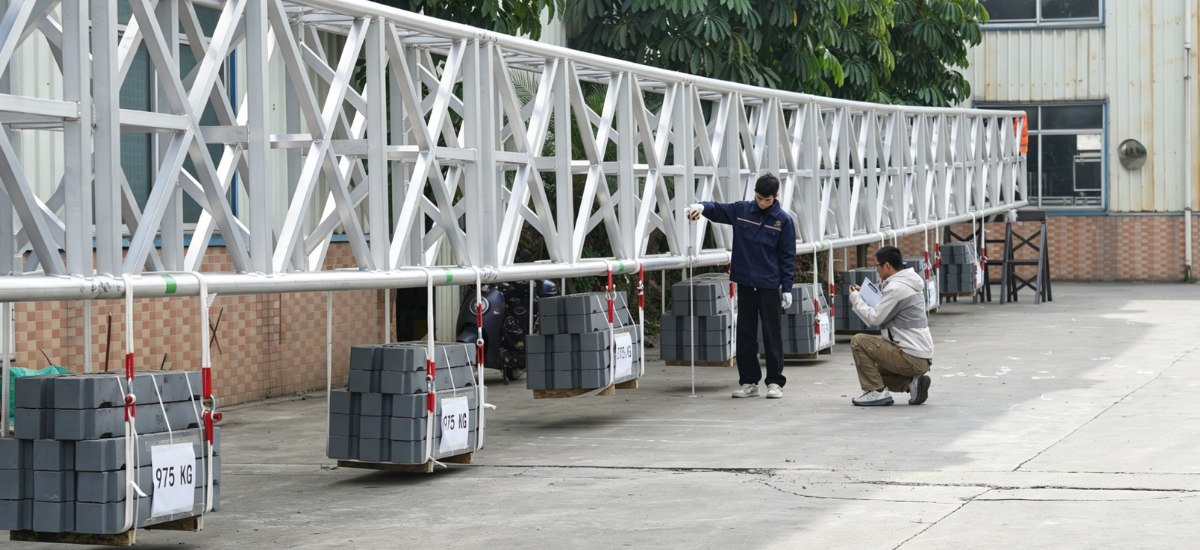

Пролет — это простое понятие. Это расстояние между двумя точками опоры. Если у вас две ферменные башни, расположенные на расстоянии двадцати метров друг от друга, то ваш пролет составляет двадцать метров. Но по мере увеличения пролета ферма будет изгибаться посередине. Этот изгиб называется прогибом. Каждый производитель предоставляет таблицу нагрузок, в которой точно указано, какой допустимый вес можно подвесить на разных пролетах и ​​насколько прогнется ферма. Вам необходимо внимательно изучить эти таблицы.

Вы когда-нибудь видели, как кусок алюминия гнется, словно сделан из пластика? Вот что происходит, когда игнорируется прогиб. Даже если ферма не сломается, большой видимый прогиб посередине вашей конструкции выглядит ужасно. Это нервирует зрителей и создает впечатление, что вы дилетант. Простое правило: если пролет большой, вам нужна более широкая ферма, чтобы контролировать прогиб. Ферма шириной 520 мм на расстоянии двадцати метров будет иметь меньший прогиб, чем ферма шириной 400 мм на том же расстоянии. Всегда консультируйтесь с производителями ферм, чтобы получить экспертную оценку, прежде чем окончательно утвердить проект. Это лучший способ убедиться, что ваша световая ферма будет работать так, как вам нужно.

Выбор подходящей осветительной фермы от надежного производителя.

Выбор правильной световой фермы — это вопрос баланса. Вам нужно сопоставить потребности шоу с ограничениями бюджета и реальными условиями транспортировки. Но если есть что-то, чем никогда нельзя пренебрегать, так это безопасностью. Независимо от того, выбираете ли вы фермы размером 290 мм, 400 мм, 520 мм или больше, убедитесь, что вы приобретаете подходящую ферму для освещения от проверенного производителя. На рынке много дешевых вариантов, которые не имеют сертификатов или результатов испытаний, подтверждающих их качество.

Построение долгосрочных отношений с надежным производителем бесценно. Вам нужен тот, кто сможет ответить на ваши технические вопросы и кто понимает сложности, с которыми сталкивается индустрия мероприятий. Ищите производителей ферм, которые существуют на рынке уже давно и имеют опыт поддержки своих клиентов. Они должны предоставить вам полные таблицы нагрузок и сертификаты материалов для каждого продаваемого ими элемента оборудования. Если они больше заинтересованы в быстрой продаже, чем в помощи в создании безопасной конструкции, это тревожный знак.

Лучшее, что вы можете сделать, — это спланировать всё заранее. Не ждите недели перед шоу, чтобы выяснить, выдержит ли ваша осветительная ферма вес. Уделите время расчетам и поговорите со своими монтажниками. А если вы всё ещё не уверены, какой размер подойдёт для вашего следующего проекта, обратитесь в GF-Truss. Мы с удовольствием обсудим это и всегда рады помочь вам составить индивидуальный план, который обеспечит безопасность вашего шоу и вашей команды. Ферменная промышленность — это отличная отрасль, поэтому давайте сохраним её, используя правильные инструменты для работы.
