Что определяет несущую способность алюминиевой ферменной конструкции?

Несущая способность — это не одно фиксированное число. Она является результатом взаимодействия инженерных факторов: длина пролета, места приложения точечной нагрузки, размер фермы, марка материала, тип нагрузки, условия опоры, тип соединения и крепления. Игнорирование одного фактора делает вашу конструкцию небезопасной. GF-Truss Системы четко документируют эти факторы для вас.

Основные выводы

• Длина пролета является наиболее важным фактором, определяющим несущую способность. Большие пролеты снижают допустимую нагрузку.

• Марка материала и толщина стенок влияют на прочность. Более высокие марки материала и более толстые стенки выдерживают большую нагрузку.

• Всегда используйте таблицы нагрузок и коэффициенты запаса прочности. Никогда не пытайтесь угадать грузоподъемность.

Структурные факторы, определяющие несущую способность

Пролет, размер фермы и марка материала.

Длина пролета является основным фактором выбора любой алюминиевой ферменной системы. Максимальная несущая способность уменьшается с увеличением длины пролета. Большее расстояние без опоры дает ферме больше пространства для изгиба и прогиба под весом. Эту зависимость можно наглядно увидеть на практическом примере. Например, ферма заданного размера выдерживает значительно меньшую нагрузку на большем пролете.

Марка материала также определяет предельные характеристики. Алюминиевые сплавы различаются по пределу текучести, который измеряет напряжение, при котором металл подвергается необратимой деформации. В таблице ниже сравниваются два распространенных сплава для ферм.

Более высокий предел текучести означает, что ферма сопротивляется изгибу под более высокими нагрузками. Сплав 6082-T6 достигает типичного предела текучести 260 МПа для профилей, изготовленных методом экструзии. Эта дополнительная прочность имеет значение, когда вы увеличиваете пролеты или нагрузки в верхней части серии ферм.

Толщина стенки зависит от марки сплава. Более толстая труба увеличивает момент инерции, который является мерой жесткости. В таблице ниже показано, как толщина стенки влияет на поведение конструкции.

Труба действует как балка. Рекомендуемая рабочая нагрузка определяется наименьшим значением предела прочности на изгиб, предела прочности на сдвиг и предела прогиба. Прогиб может влиять на конструкцию даже при приемлемом уровне напряжений. Пролет 2400 мм с пределом L/240 допускает прогиб всего 10 мм. Более толстые стенки увеличивают жесткость, что повышает как сопротивление изгибу, так и сопротивление прогибу.

Типы нагрузок, поддержка и подключения

Необходимо классифицировать каждую нагрузку, действующую на вашу ферму. Постоянная нагрузка — это сама несущая конструкция: ферма, такелажное оборудование и стационарные элементы. Временная нагрузка — это временный или подвижный вес, например, артисты, осветительные приборы или колонки. К нагрузкам окружающей среды относятся ветер и снег. Каждый тип нагрузки по-разному влияет на общую несущую способность.

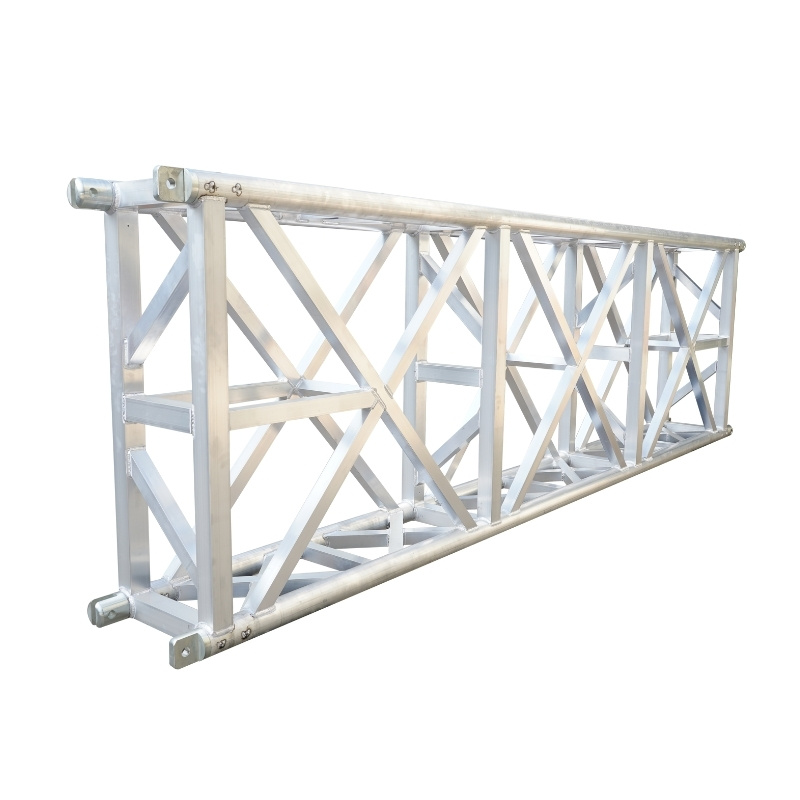

Продольные пояса и поперечные балки распределяют усилия по всей ферме. Пояса несут основное изгибающее напряжение. Балки передают сдвиговые усилия между поясами и обеспечивают устойчивость профиля. Точечные нагрузки изменяют характер распространения этих усилий. Нагрузка, приложенная в узле, ведет себя иначе, чем нагрузка, приложенная в середине пояса. Тип соединения — болтовое, коническое или штыревое — также определяет эффективность передачи усилий между секциями фермы. Раскосы предотвращают боковые перемещения и удерживают конструкцию в расчетной плоскости.

Инженерная документация GF-Truss предоставляет проверенные данные о конструкции для каждой конфигурации. Всегда запрашивайте эти документы до начала монтажных работ.

Использование таблиц нагрузок для проверки грузоподъемности

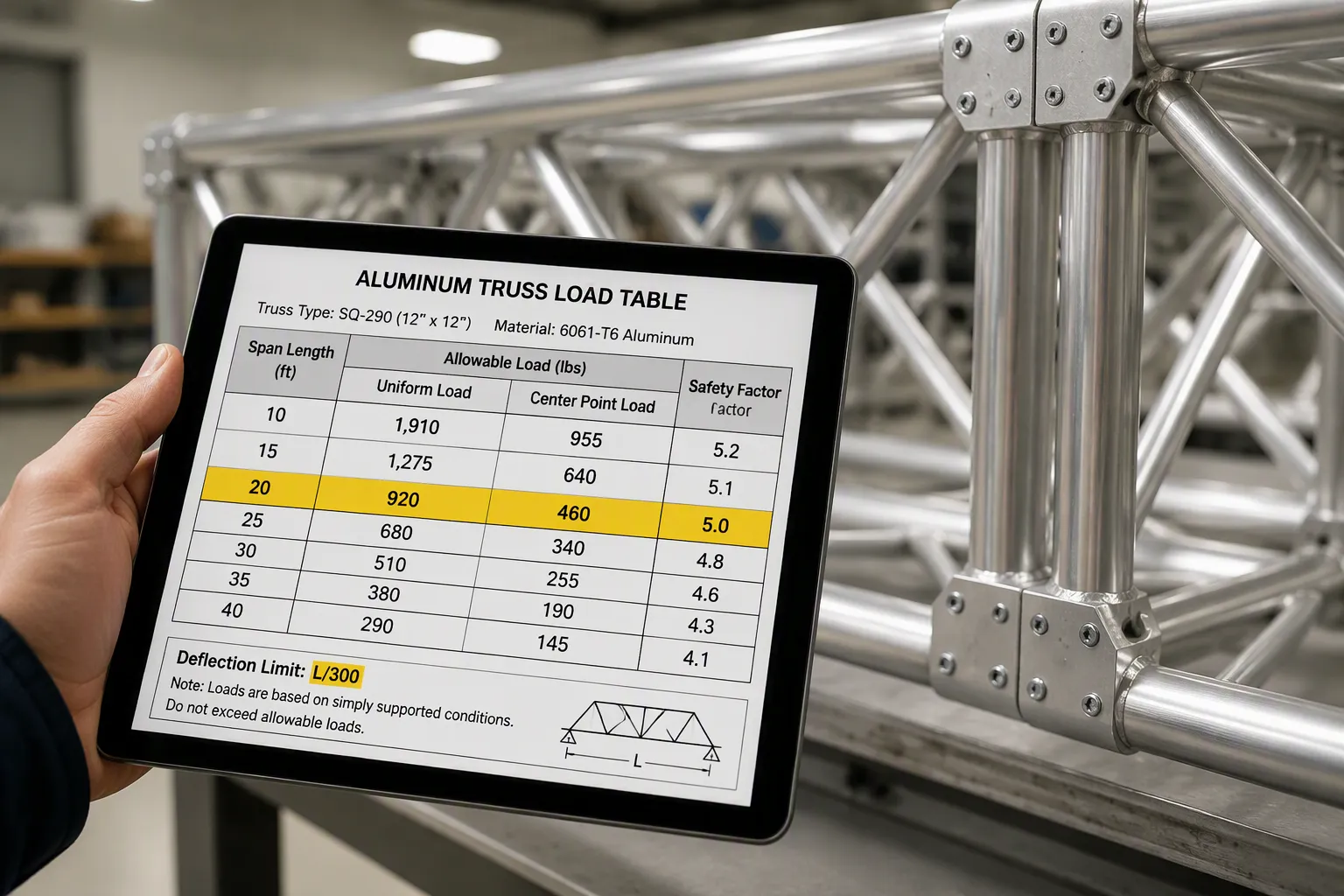

Таблицы нагрузок преобразуют инженерные расчеты в практически применимые значения. Производители публикуют эти таблицы для каждой модели фермы и конфигурации пролета. Допустимая нагрузка определяется в точке пересечения длины пролета и размера фермы.

Чтение таблиц нагрузок и коэффициентов безопасности

В каждой таблице нагрузок указан коэффициент запаса прочности. Этот коэффициент отделяет предельную нагрузку от допустимой. Он рассчитывается как отношение предела текучести к фактическому напряжению:

SF = σyield / σactual

Стандартным является коэффициент запаса прочности не менее 1,5. Значение, указанное в таблице, — это безопасная рабочая нагрузка, а не точка отказа.

Предельные значения прогиба также указываются в таблицах нагрузок. Они определяют, насколько может провиснуть ферма под нагрузкой.

Ограничение в L/240 уменьшает допустимое отклонение по сравнению с L/180. Многие инженеры по умолчанию используют L/180 в ситуациях, когда допустимо некоторое видимое отклонение, но выбирают L/240, когда требуется большая точность.

Также необходимо проверить единицы измерения в таблице нагрузок. В таблице, где указаны килограммы, описывается масса, а не сила. Преобразуйте массу в силу, умножив на ускорение свободного падения. Путаница между массой и силой — распространенная причина ошибок в расчетах нагрузок.

Распространенные ошибки и выбор правильной фермы

Ошибки при такелаже снижают несущую способность вашей конструкции. К распространенным ошибкам относятся игнорирование длины пролета, смешивание типов соединений, перегрузка точечных нагрузок и отсутствие документации. Каждая ошибка смещает силы относительно проектных предположений. Чрезмерный прогиб создает ощущение нестабильности системы задолго до фактического отказа.

К каждой аренде фермы необходимо прилагать профессиональную документацию. Вам потребуются таблицы нагрузок от производителя, отчеты о состоянии конструкции и документы, подтверждающие, что заявленная несущая способность учитывает фактор частого использования. Марку алюминиевого сплава нельзя проверить визуально. Только сертификат производителя, подтверждающий принадлежность материала к производственной партии, дает право на использование данного материала.

Выбирайте ферму, исходя из пролета, типа нагрузки и требований к прогибу. Для пешеходных дорожек с высокой проходимостью выбирайте ферму с номинальной нагрузкой L/300 или более строгим пределом прочности. Для стандартных промышленных полов может быть достаточно L/200.

Запрос GF-Truss Перед началом монтажных работ изучите таблицы нагрузок и профессиональную документацию. Никогда не гадайте о грузоподъемности. Всегда сверяйте данные с документально подтвержденными инженерными данными.

Несущая способность — это характеристика всей системы в целом, а не просто спецификация фермы. коэффициенты несущей способности алюминиевых ферм взаимодействовать. Пролет фермы и нагрузка отношения меняются с проектирование ферменных конструкцийНеобходимо оценить пролет, размер, материал, тип нагрузки, опоры, соединения и крепления в совокупности. Запросите профессиональную документацию и таблицы нагрузок у производителей, таких как GF-Truss. Никогда не гадайте. Всегда проверяйте.

Часто задаваемые вопросы

Какой единственный фактор в наибольшей степени снижает несущую способность алюминиевой ферменной конструкции?

Наибольшее снижение нагрузки происходит при увеличении длины пролета. По мере увеличения расстояния без опоры ферма изгибается легче. Необходимо принять меры. пролет фермы и нагрузка как единое целое, никогда по отдельности.

Могут ли две фермы с одинаковыми размерами выдерживать разные нагрузки?

Да. Марка сплава, толщина стенки и тип соединения — все это влияет на характеристики. коэффициенты несущей способности алюминиевых ферм Работают вместе. Трубка 6082-T6 превосходит по характеристикам трубку 6061-T6 того же размера.

Почему отклонение имеет значение, когда напряжение остается в допустимых пределах?

Прогиб определяет конструкцию даже тогда, когда изгибающее напряжение кажется приемлемым. Ферма может заметно провиснуть до того, как разрушится. Хорошо. проектирование ферменных конструкций поддерживает провисание в пределах, например, L/240 или L/360.
