Чем отличаются изогнутые и прямые опоры для светодиодных светильников на стене?

Прямые и изогнутые светодиодные стены могут использовать одинаковые размеры светодиодных шкафов и занимать схожую общую площадь, но их опорные конструкции имеют разную конструкцию. Расположение светодиодных шкафов определяет способ соединения конструкции и требования к установке.

Прямая светодиодная стена строится по прямой линии, поэтому ее система крепления относительно проста и однородна. Однако для изогнутой светодиодной стены необходимо расположить светодиодные модули под определенными углами. Следовательно, несущая конструкция должна учитывать изменения направления, обеспечивая при этом точное выравнивание и устойчивость.

В этой статье объясняется, чем отличаются изогнутые настенные крепления для светодиодных светильников от прямых, включая изменения в опорных балках, основаниях, замках шкафов и опорных компонентах. Также рассматриваются углы наклона шкафов и необходимая проектная информация для планирования изогнутой системы крепления светодиодных светильников.

Прямые и изогнутые настенные крепления для светодиодных светильников: краткий обзор

* Основные различия заключаются в опорных балках, основаниях, элементах фиксации и конструкции задней опоры. Эти изменения позволяют изогнутой системе повторять различные углы наклона шкафов, а не оставаться на одной фиксированной линии.

Как устроены две системы крепления светодиодных панелей?

Как прямые, так и изогнутые напольные опоры для светодиодных настенных светильников построены на основе одних и тех же общих категорий компонентов. Обычно к ним относятся заземляющие балки, основания, лестничные фермы, замки для шкафов, поперечины и педали.

Эти общие названия компонентов служат полезным ориентиром для сравнения, но отдельные детали не обязательно идентичны или взаимозаменяемы. Их размеры, способы подключения и возможности регулировки зависят от того, расположена ли светодиодная стена по прямой или изогнутой линии.

Для более подробного ознакомления с компонентами, типами и областями применения, прочтите наше руководство по... Системы поддержки грунта для светодиодных стен.

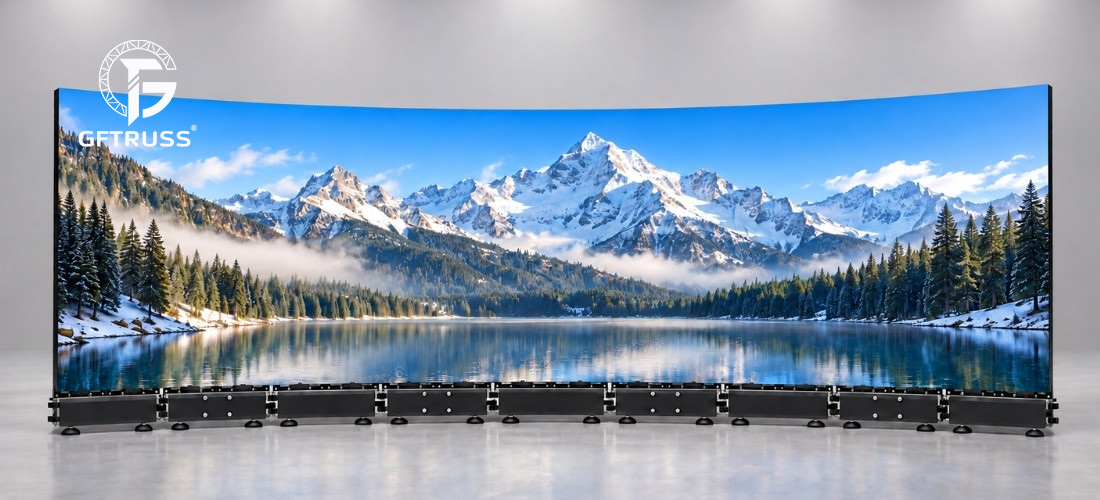

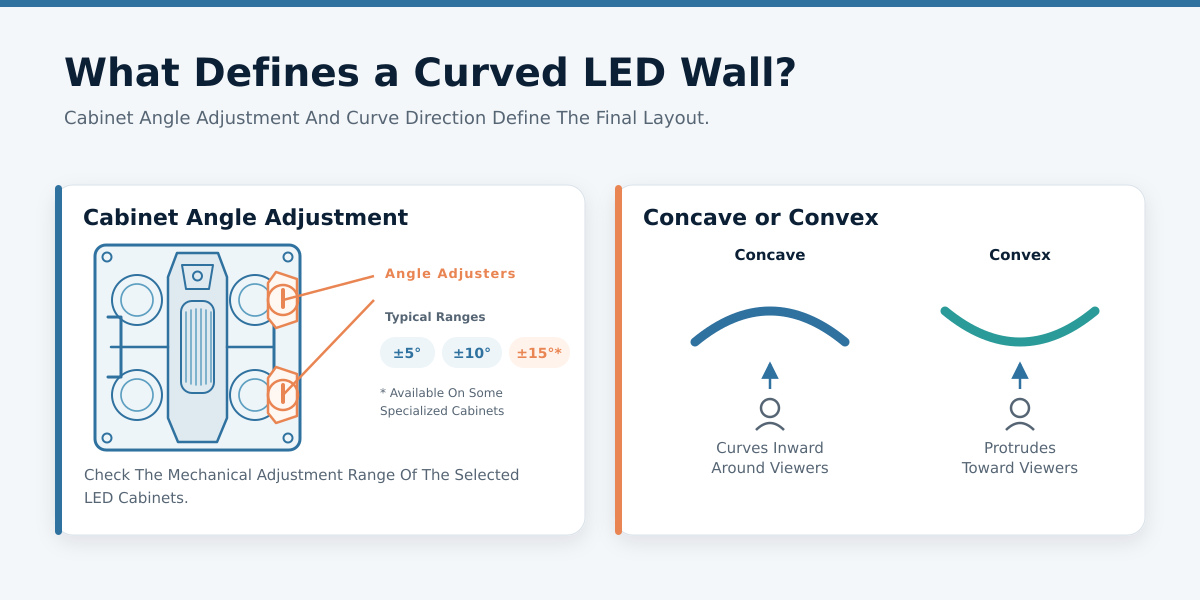

Что определяет форму изогнутой светодиодной стены?

Изогнутая светодиодная стена не может быть определена только своей шириной и высотой. Ее окончательная форма также зависит от общей кривизны и от того, образует ли она внутреннюю или внешнюю кривую.

l Угол наклона светодиодных шкафов

Множество изогнутых светодиодных стен собираются из светодиодных модулей, расположенных под заданными углами. Каждый светодиодный модуль направлен немного в другую сторону, создавая таким образом цельную изогнутую конструкцию.

Доступный угол наклона зависит от конструкции корпуса и выбранного способа фиксации. Некоторые корпуса со светодиодными светильниками имеют совместимые отверстия для быстросъемных замков, позволяющие устанавливать несколько углов наклона. Для других корпусов для создания необходимого угла наклона требуются петли с фиксаторами.

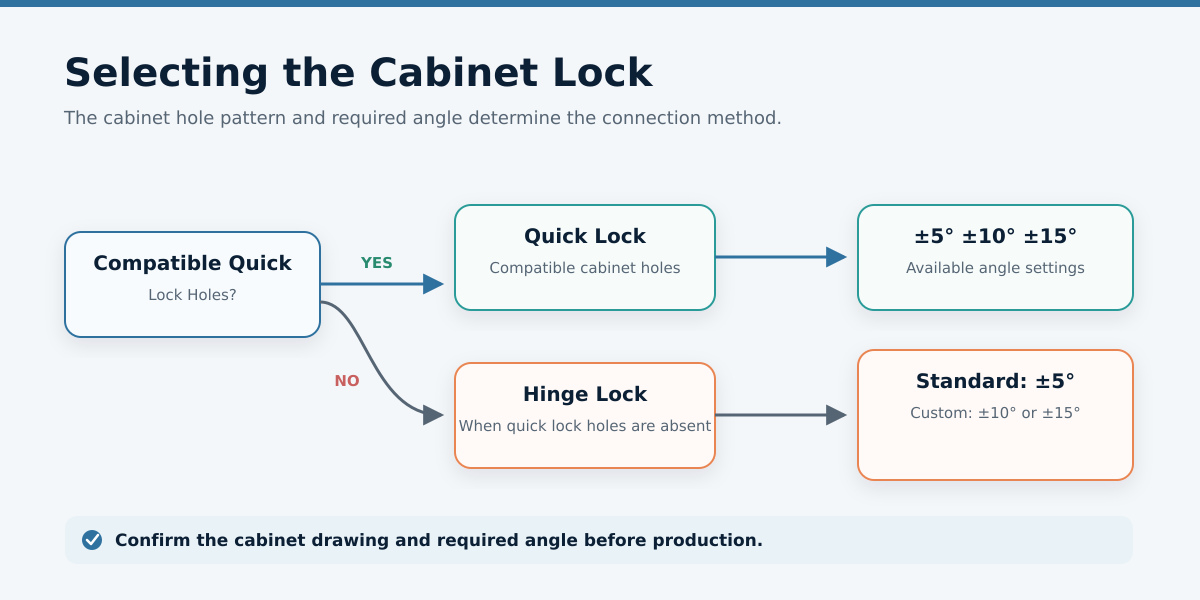

l Быстросъемные замки против шарнирных замков для изогнутых светодиодных экранов

Если в корпусе светодиодного светильника имеются совместимые быстросъемные отверстия, систему поддержки можно настроить для углов наклона корпуса ±5°, ±10° или ±15°.

Если в шкафу нет отверстий для быстросъемных замков, необходимы петли-фиксаторы. Стандартный петлевой фиксатор обеспечивает угол наклона ±5°. Для проектов, требующих угла наклона ±10° или ±15°, необходимы специальные соединительные элементы.

Необходимый угол и наличие отверстий для быстроразъемных соединений следует уточнить до начала производства. Для шкафов без отверстий для быстроразъемных соединений или проектов, требующих нестандартных углов, GF-Truss может изучить чертеж шкафа и помочь определить подходящие соединительные элементы.

l Вогнутая или выпуклая компоновка

Необходимо также определить направление обзора. Вогнутый экран изгибается внутрь вокруг зоны обзора. Выпуклый экран изгибается наружу. Хотя в обеих конфигурациях используются изогнутые корпуса, направление опорных балок и несущих элементов будет различным.

На проектном чертеже должна быть четко обозначена сторона, с которой будет вести обзор, чтобы предотвратить установку несущей конструкции в противоположном направлении.

l Регулировка опорных компонентов

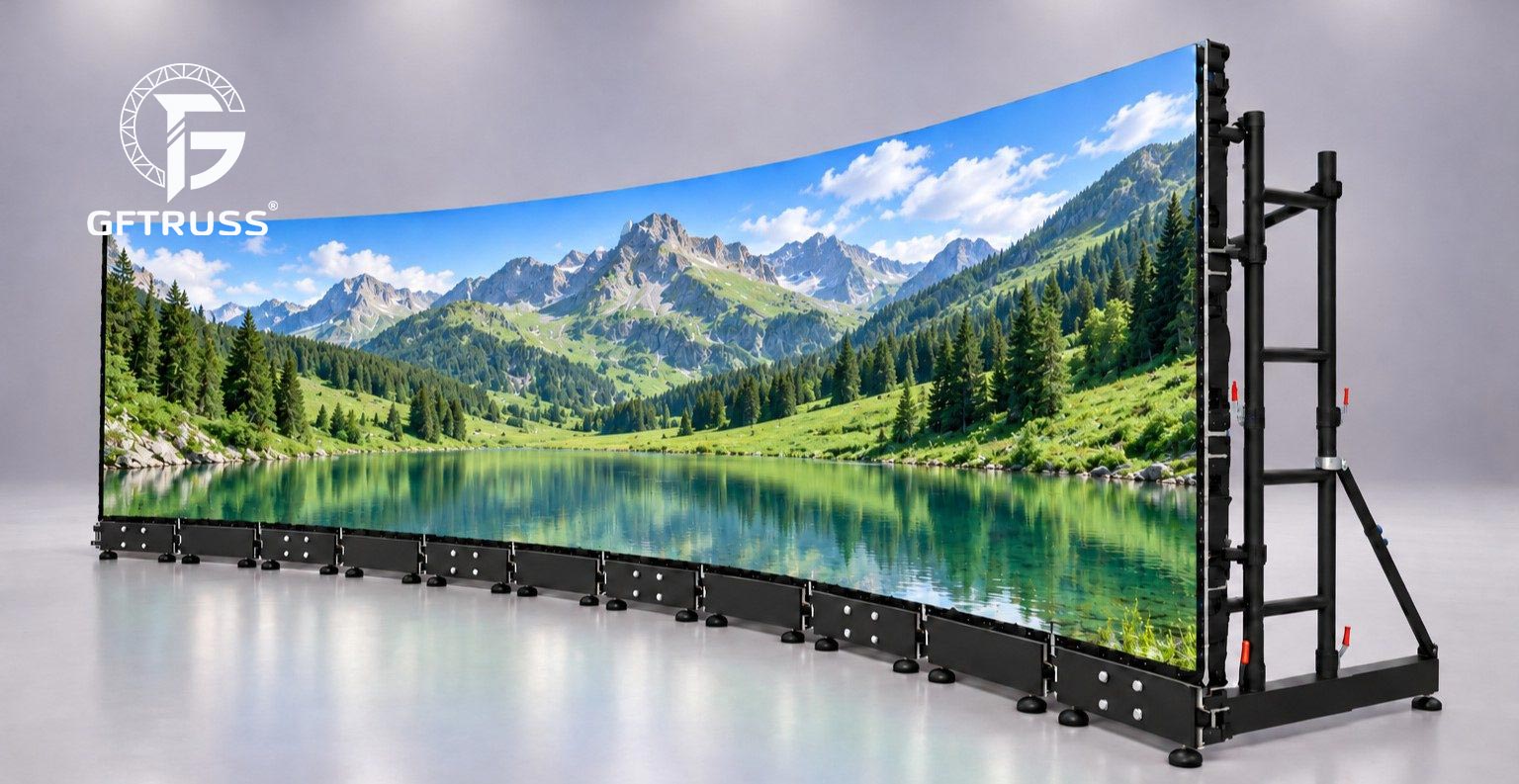

Изогнутая опорная система использует телескопические основания, поперечные балки и диагональные распорки. Эти элементы могут выдвигаться или убираться в соответствии с требуемой конструктивной конфигурацией.

Таким образом, форма экрана создается не путем регулировки одного компонента. Светодиодные корпуса, наземные балки, основания, поперечины, лестничные фермы и диагональные распорки должны быть сконфигурированы как единая система.

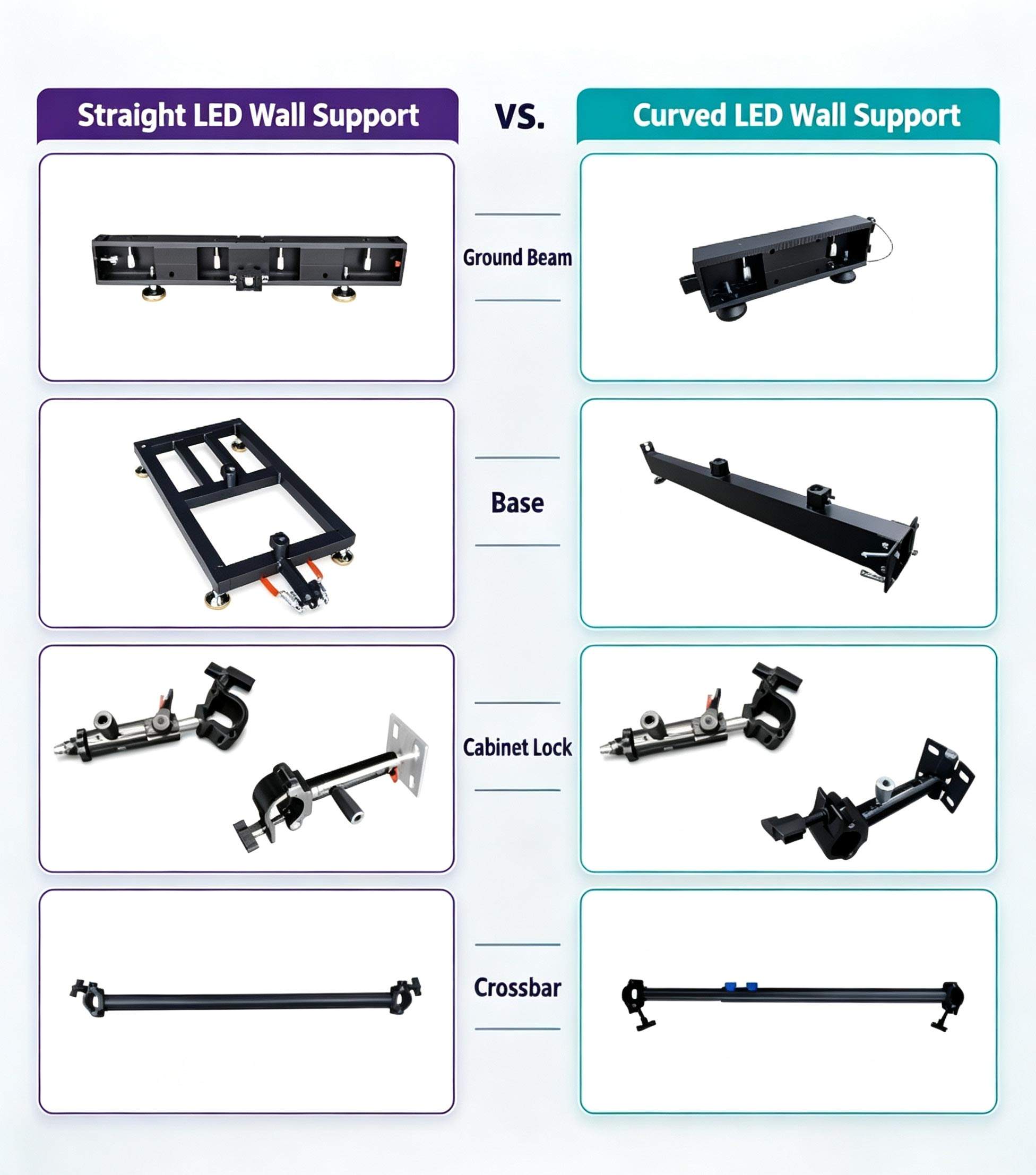

Какие изменения произойдут в изогнутой опоре для светодиодной стены?

Наиболее важные изменения касаются опорных балок, оснований, замков шкафов и вспомогательных компонентов за светодиодной стеной. Для получения практического обзора сборки этих компонентов вы можете ознакомиться с нашим руководством. Как установить настенные опоры для светодиодных светильников.

l Метод соединения балки заземления

Одно из главных отличий прямых и изогнутых опор для светодиодных настенных светильников заключается в наличии заземляющей балки. В случае прямой опоры для светодиодного настенного светильника смежные заземляющие балки фиксируются с помощью установленных на них замков. Эти замки удерживают секции в одной непрерывной прямой линии и предотвращают изменение их направления.

Однако в изогнутой опоре не используются замки между соседними секциями опорной балки. Вместо этого секции соединяются с помощью штифтов. Это позволяет каждой секции опорной балки следовать требуемому направлению изогнутой компоновки шкафа.

Если бы изогнутые опорные балки были жестко соединены между собой так же, как и прямые опорные балки, конструкция не смогла бы сформировать требуемый изгиб. Шарнирное соединение позволяет изменять направление, но секции опорных балок все равно должны быть правильно соединены и закреплены в соответствии с конструкцией изделия.

l Размер и форма основания

Для прямых настенных креплений светодиодных светильников обычно используются более крупные основания, поскольку нет необходимости устанавливать шкафы под разными углами. Более крупное основание обеспечивает более широкую и устойчивую опору для стационарного прямого крепления.

Изогнутая опора имеет длинное и узкое основание. Ее телескопическая конструкция позволяет регулировать рабочую длину в соответствии с различными требованиями. Эта регулировка помогает согласовывать основание с различными изогнутыми поверхностями. Она также позволяет при необходимости расположить систему изогнутой опоры в прямой линии.

l Способ запирания шкафа со светодиодной подсветкой

Как прямые, так и изогнутые настенные крепления для светодиодных светильников могут использовать быстросъемные замки для фиксации совместимых светодиодных шкафов.

Для прямой настенной подставки для светодиодных экранов также можно использовать винтовой замок, поскольку корпуса остаются в одной фиксированной плоскости. Для изогнутой настенной подставки для светодиодных экранов такое же расположение винтового замка использовать нельзя. Направление корпусов меняется по всей поверхности дисплея, поэтому фиксирующий элемент должен учитывать изменяющиеся углы корпусов.

Если в корпусе светодиодного шкафа отсутствуют совместимые отверстия для быстрозапорных соединений, для изогнутой конфигурации светодиодной стены используется шарнирный замок. Его шарнирная конструкция позволяет запирающему элементу следовать направлению корпуса, сохраняя при этом необходимое соединение с опорой.

Способ фиксации следует уточнить по чертежу корпуса светодиодного светильника. Одних только размеров корпуса недостаточно, поскольку монтажные отверстия и места фиксации могут различаться у разных производителей.

l Диагональные распорки и телескопические компоненты

Прямые настенные крепления для светодиодных светильников не используют диагональные распорки. Их поперечины и платформы имеют фиксированную длину.

В отличие от них, в изогнутой светодиодной настенной опоре для соединения телескопических оснований с лестничными фермами используются диагональные распорки. Эти распорки помогают нижним и задним компонентам работать вместе, образуя устойчивую опорную конструкцию. Поперечные балки и педали также телескопические. Их длину можно регулировать в соответствии с выбранной прямой или изогнутой конфигурацией.

Информация, необходимая для проектирования изогнутой опоры для светодиодной стены.

Полная информация о конструкции и компоновке позволяет поставщику выбрать правильные опорные балки, замки и регулируемые компоненты.

l Технические характеристики светодиодного корпуса

Предоставьте технический чертеж отдельного светодиодного шкафа. На чертеже должно быть показано:

1. Ширина и высота шкафа.

2. Расположение запорных отверстий

3. Наличие отверстий для быстрозапорных замков.

l Информация об экране и кривой

Укажите общую ширину и высоту всей светодиодной стены. В проекте также следует указать:

1. Требуется ли угол отклонения ±5°, ±10° или ±15°.

2. Вогнутая или выпуклая стена

Распространенные ошибки при планировании установки изогнутых светодиодных настенных креплений

l Использование прямых опорных балок для создания кривой

Прямые заземляющие балки удерживают смежные секции балок в одной линии. Они не могут обеспечить необходимые изменения угла для изогнутого экрана. Использование прямых заземляющих балок для изогнутой светодиодной стены может привести к неестественному изгибу, и смежные корпуса, скорее всего, не смогут правильно соединиться друг с другом.

l Выбор замков без проверки светодиодного индикатора на шкафу.

В шкафах со светодиодной подсветкой, имеющих совместимые отверстия для быстрозапорных петель, можно использовать настройки ±5°, ±10° или ±15°. Для шкафов без таких отверстий требуются фиксаторы петель. Стандартные фиксаторы петель поддерживают ±5°, а для ±10° и ±15° требуются специальные аксессуары.

l Отсутствие места для установки сзади

Для изогнутых опор светодиодных настенных светильников требуется место для телескопических оснований, лестничных ферм и диагональных распорок. Видимые размеры экрана не отражают полную площадь опоры светодиодного настенного светильника.

l Указаны только размеры экранной стены.

Ширина и высота не определяют изгиб. Заказчики, заказывающие изготовление изогнутой светодиодной стены по индивидуальному заказу, должны предоставить размеры и чертеж отдельного светодиодного шкафа, общие размеры всей светодиодной стены, указать, должна ли стена иметь вогнутую или выпуклую форму, а также требуемую кривизну.

Заключение

Прямые опоры для светодиодных настенных светильников используют зафиксированные заземляющие балки и неподвижные опорные элементы для поддержания одной линии. Изогнутые опоры для светодиодных настенных светильников используют заземляющие балки с шарнирным соединением, телескопические основания, регулируемые поперечины, телескопические платформы и диагональные распорки для размещения светильников различной конфигурации.

Изогнутая опора может быть выполнена как в виде прямой, так и изогнутой конструкции, в то время как специально предназначенная прямая опора может поддерживать только прямую стену со светодиодным экраном. Перед началом производства необходимо подтвердить точные чертежи корпуса светодиодного экрана, информацию о замках и габаритные размеры.

Изучите GF-Truss Решения для крепления светодиодных светильников на стену (прямые и изогнутые) для различных вариантов компоновки шкафов и требований проекта.

Часто задаваемые вопросы

В чём основное различие между прямыми и изогнутыми настенными креплениями для светодиодных светильников?

Прямые опоры для светильников используют встроенные фиксаторы для поддержания одной фиксированной линии. Изогнутые опоры используют штыревые соединения, позволяющие гибко менять направление каждой опоры. Прямые опоры для светодиодных настенных светильников используют фиксированные основания, поперечины и опоры, а изогнутые опоры — телескопические компоненты и диагональные распорки.

Можно ли использовать изогнутую опору для светодиодного экрана на прямой светодиодной стене?

Да. Секции опорной балки можно расположить в одном направлении для прямого светодиодного экрана или под разными углами для изогнутого экрана. Специальная опора для прямого светодиодного экрана не может быть отрегулирована для изогнутой конфигурации.

Какие углы может создать изогнутая опора для светодиодной подсветки?

Светильники со светодиодной подсветкой, имеющие совместимые отверстия для быстрозапорных замков, могут быть установлены с углом наклона ±5°, ±10° или ±15°. Для светильников без отверстий для быстрозапорных замков требуются петли-фиксаторы. Стандартный петлевой фиксатор обеспечивает угол наклона ±5°. Для углов наклона ±10° или ±15° требуются специальные аксессуары.

Почему изогнутые заземляющие балки соединяются штырями?

Штыревые соединения обеспечивают надежное крепление соседних секций заземляющего луча, позволяя при этом изменять их направление. Если бы секции были соединены между собой как прямые заземляющие лучи, они оставались бы в одной линии и не смогли бы следовать изогнутой компоновке светодиодного корпуса.

Какая информация необходима для расчета стоимости изогнутой светодиодной настенной подставки?

Пожалуйста, укажите размеры и чертеж отдельного шкафа, габаритные размеры всей светодиодной стены, форму стены (вогнутую или выпуклую) и требуемую кривизну.
