Анатомия алюминиевой сценической фермы: пояснение к ферменным поясам, раскосам и соединителям.

Сценическая ферма — это гораздо больше, чем просто алюминиевый каркас. Это критически важный элемент. алюминиевая ферменная конструкция Конструкция рассчитана на выдерживание сложных нагрузок, включая сжатие, растяжение, сдвиг и кручение. Для организаторов мероприятий, работающих с ферменными конструкциями, и сотрудников отдела закупок поверхностное понимание компонентов ферм является недостатком. Это всеобъемлющее руководство содержит подробный анализ строения сценической фермы, физики ее компонентов и инженерной логики методов соединения ферменных систем, которые обеспечивают целостность вашего представления. Чтобы понять основные принципы этих конструкций, мы рекомендуем начать с нашего базового руководства: Что такое сценическая ферменная система и как она работает?

Что отличает профессиональную алюминиевую ферменную конструкцию?

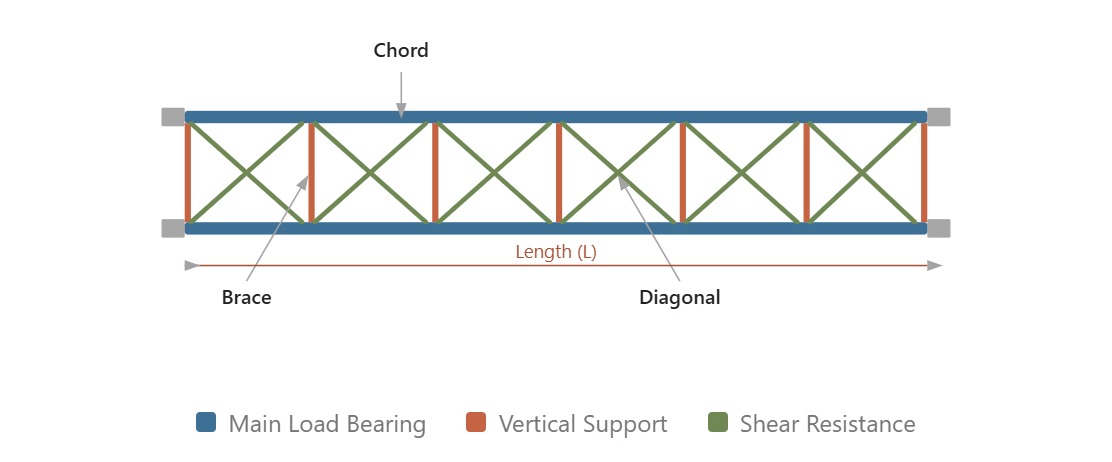

Профессиональная сценическая ферма представляет собой модульную конструктивную основу, состоящую в основном из четырех отдельных инженерных элементов: поясов (продольных элементов), распорок (вертикальных опорных труб), диагоналей (треугольной решетки, сопротивляющейся сдвигу) и соединительного элемента (болт-пластина или конический штифт).

Эти компоненты сварены с высокой точностью из высокопрочного алюминиевого сплава 6082-T6. Структурная целостность ферменной системы определяется «триангуляцией» этих труб, что позволяет ферме рассеивать локализованные напряжения по всей длине пролета, предотвращая катастрофическое разрушение конструкции под воздействием больших точечных или распределенных нагрузок.

Алюминиевые ферменные канаты: грузоподъемность и технические характеристики.

Пояса фермы (также известные как основные трубы) — это четыре продольных элемента, образующих края фермы. С точки зрения инженерии, они действуют как «внешние волокна» балки. Будь то стандартная квадратная балка или сложная алюминиевая кровельная ферма, пояса несут основную нагрузку.

Управление нагрузкойКогда ферменная система несет нагрузку, направленную вниз, в середине пролета, внутри конструкции возникают изгибающие силы. Верхние пояса в основном воспринимают сжатие, а нижние — растяжение. Такое распределение нагрузки позволяет ферме достичь высокой прочности при сохранении легкости конструкции. Пояса фермы должны иметь достаточную толщину стенок, чтобы противостоять «локальному выпучиванию», при котором стенка трубы физически деформируется под давлением.

Подробные технические характеристикиСтандартные квадратные фермы концертного класса (например, серии 290 мм или 400 мм) обычно используют трубы диаметром 50 мм (2 дюйма) с толщиной стенки 3 мм. При планировании фермы и системы освещения точные размеры ваших балок будут определять предельные нагрузки; для более подробного ознакомления со стандартными ширинами, используемыми в отрасли, см. Какова ширина осветительной фермы? Полное руководство по выбору осветительной фермы..

Целостность поверхностиЛюбая вмятина, царапина или «выемка» глубже 10% толщины стенки троса является основанием для немедленного вывода его из эксплуатации. Такие повреждения создают «концентратор напряжений», где может распространяться трещина, приводящая к внезапному разрушению.

Алюминиевые ферменные распорки и диагонали: логика триангуляции

Если хорды — это позвоночник, то распорки и диагонали — это ребра и мышцы, которые предотвращают деформацию ферменной конструкции.

Вертикальные распоркиЭти трубы привариваются перпендикулярно поясам. Их основная роль заключается в поддержании квадратного или треугольного поперечного сечения фермы. Они обеспечивают согласованную работу всех четырех поясов, а не действуют как четыре независимые, гибкие трубы.

ДиагоналиЭто наиболее часто неправильно понимаемый компонент. Диагональные трубы отвечают за восприятие сдвиговых сил. высокопрочная алюминиевая осветительная фермаЭти диагонали имеют решающее значение для поддержания устойчивости при креплении подвижных элементов. По мере перемещения нагрузки по ферме диагонали передают энергию от поясов к опорам.

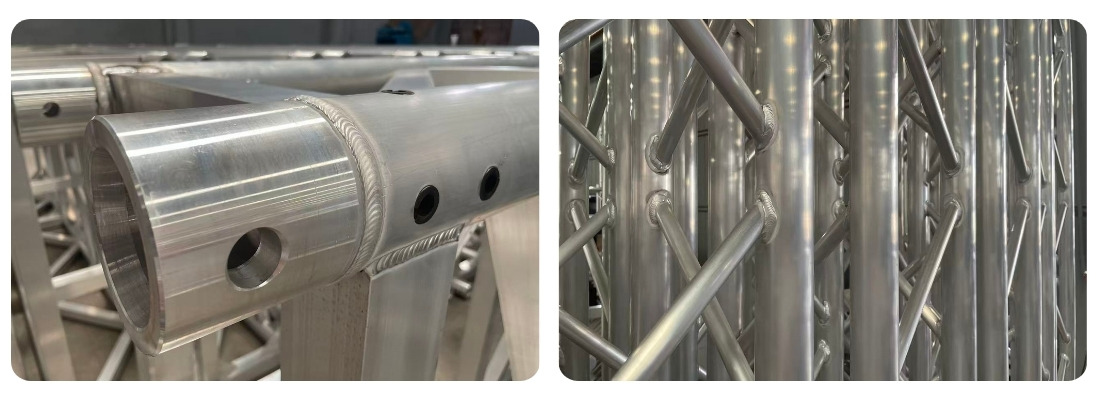

Сварочные схемыВ высококачественном производстве диагонали располагаются таким образом, чтобы создать непрерывный «N-образный» или «W-образный» узор из треугольников. Поскольку треугольник — единственная геометрическая фигура, которую нельзя деформировать без изменения длины сторон, этот узор создает невероятно жесткую «решетку», которая предотвращает скручивание (кручение) фермы под воздействием нецентральных нагрузок, таких как тяжелый светодиодный экран, слегка смещенный в сторону.

Болтовое соединение фермы: высокая прочность на растяжение для больших нагрузок.

Система Bolt — это «старая гвардия» отрасли, ценящаяся за исключительную прочность в стационарных установках и сверхтяжелых инженерных проектах.

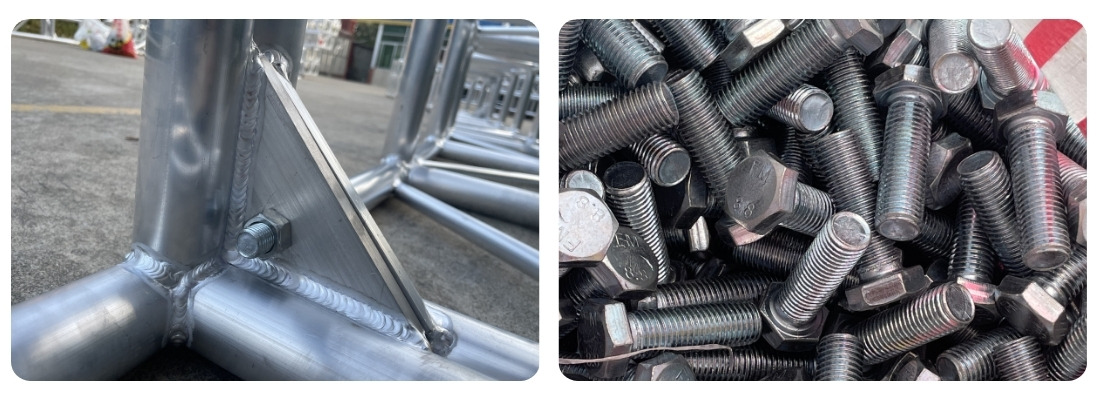

Торцевые пластиныВ болтовых фермах к поясам привариваются алюминиевые торцевые пластины толщиной от 8 до 10 мм. Точность сварочного шва здесь является важнейшим фактором. Мы используем высококвалифицированную ручную TIG-сварку, чтобы обеспечить «провар в корне», благодаря чему пояс становится цельным алюминиевым куском.

Крепежные элементыПрочность соединения зависит только от болта. Для профессиональных систем требуются болты из высокопрочной стали класса 8.8 или 10.9. Они рассчитаны на определенные пределы прочности на сдвиг и растяжение.

Защита от вибрацииСценическая ферма часто подвергается низкочастотным вибрациям от сабвуферов. Эта энергия может привести к ослаблению стандартных гаек. Профессиональные болтовые системы должны использовать гайки, шайбы и пружинные шайбы для обеспечения постоянного внешнего давления на резьбу, гарантируя, что гайка останется надежно зафиксированной на протяжении всего длительного гастрольного тура.

Система опорных ферм Spigot: точность на высокой скорости

Система Spigot стала мировым стандартом аренды благодаря простоте подключения (zero-play).

СоединителиЭто цельная алюминиевая вставка конической формы. Конусность — ключевой момент: когда штифт ввинчивается в отверстие, две секции фермы с огромной силой стягиваются друг к другу. Это создает плотное соединение, которое ощущается как единый цельный кусок металла, в то время как старые болтовые системы иногда не могут обеспечить идеальную посадку.

БулавкиШтифты должны иметь коническую форму, точно соответствующую внутреннему отверстию муфты. Распространенным признаком низкого качества фермы являются овальные отверстия для штифтов, которые могут появиться, если материал слишком мягкий или соединение выполнено неточно.

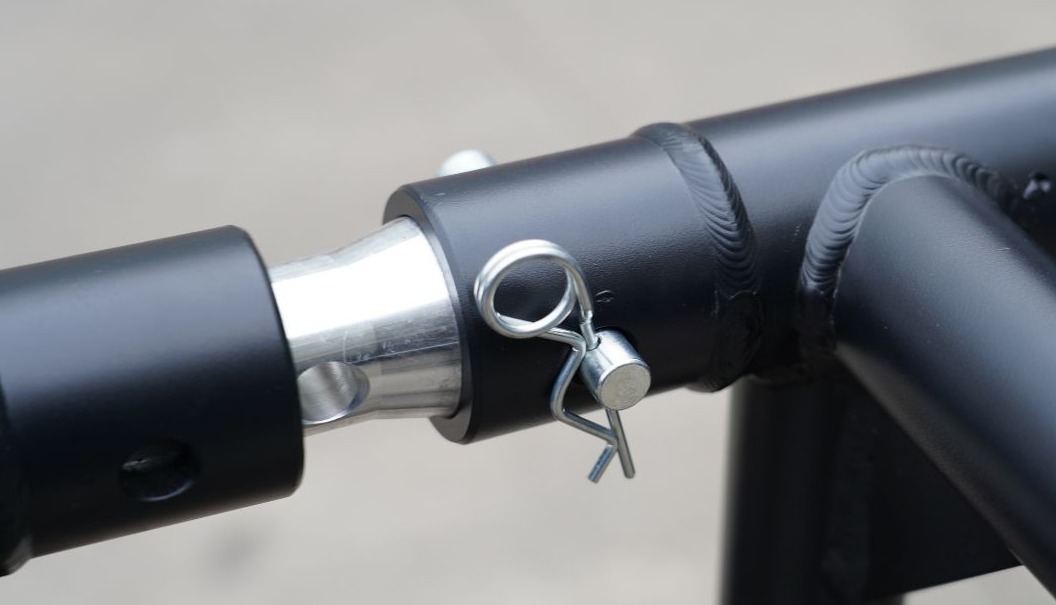

R-образные зажимыВ системе ферм с цанговым креплением R-образный зажим служит своего рода страховкой. В то время как трение конического штифта воспринимает нагрузку, R-образный зажим предотвращает выскальзывание штифта из-за случайных ударов или сильных вибраций. В профессиональной такелажной работе отсутствие R-образного зажима считается серьезным нарушением техники безопасности.

Алюминий 6082-T6 против 6061-T6: какой лучше подходит для сценических ферм?

Хотя на некоторых рынках часто используется сплав 6061, международным стандартом для туристических автомобилей (и нашим предпочтительным материалом) является 6082-T6. Этот выбор имеет решающее значение, поскольку он обеспечивает значительно более высокую предельную прочность на растяжение.

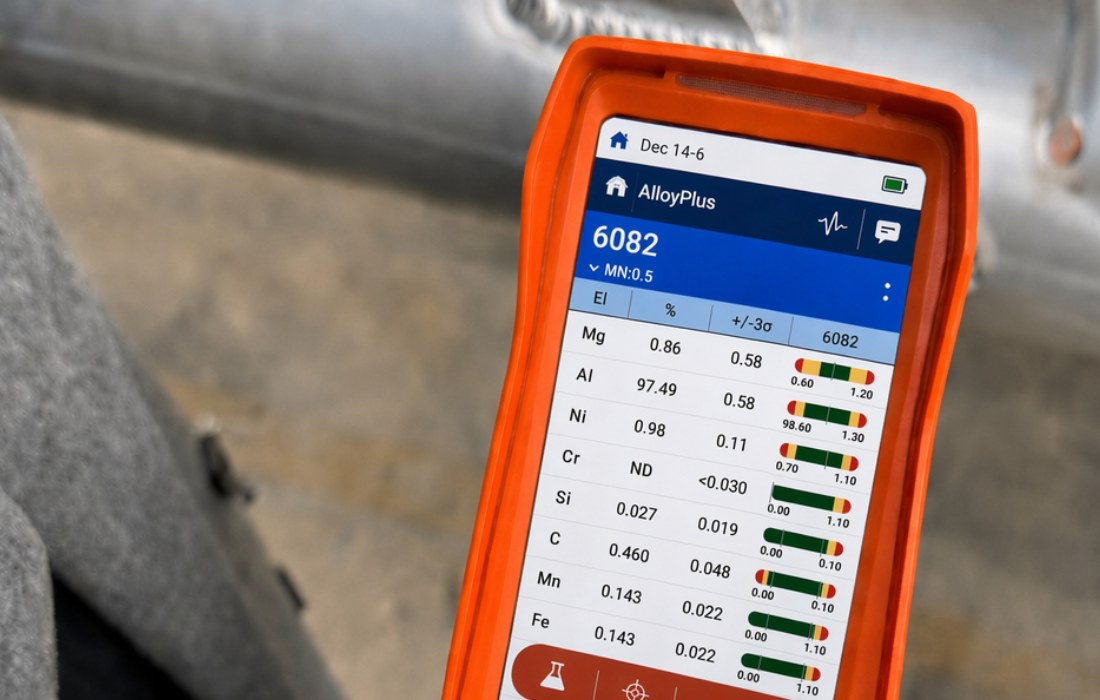

Химический составСплав 6082 содержит более высокие уровни марганца и кремния. Это структурное различие делает его гораздо более устойчивым к «локальным напряжениям» и обеспечивает более высокую предельную прочность на растяжение (UTS).

Зона теплового воздействияАлюминий теряет прочность при сварке. Сплав 6082-T6 может восстановить значительную часть своих структурных характеристик после процесса сварки за счет соответствующей термообработки. В результате сварные соединения на алюминиевых фермах могут сохранять прочность, сопоставимую с прочностью самих труб.

Закалка Т6T6 — это не просто маркировка, это многоступенчатый процесс термообработки, включающий термическую обработку в растворе и искусственное старение. Именно этот процесс превращает мягкий алюминий в конструкционный материал, способный выдерживать тонны оборудования.

Краткое содержание: Основные технические выводы

l Геометрическая устойчивость: Диагональная шнуровка является наиболее важным элементом для предотвращения разрушения от сдвига и кручения.

l Превосходные характеристики материала: алюминий 6082-T6 обладает значительно более высоким пределом текучести, чем другие материалы, используемые при изготовлении ферменных конструкций.

l Физика соединений: в болтовых системах приоритет отдается жесткости конструкции при больших пролетах, тогда как в системах с центрирующим штифтом приоритет отдается скорости и точности.

l Предохранительные механизмы для оборудования: Безопасность заключается не только в трубах, но и в крепежных элементах. Использование болтов из стали класса прочности ниже 8.8 или штифтов из закаленной легированной стали является нарушением международных стандартов безопасности такелажных работ.

Часто задаваемые вопросы

В: Почему вокруг сварных швов моих диагональных элементов видны небольшие трещины?

А: Это «трещины напряжения», указывающие на усталостное разрушение. Алюминий имеет ограниченный срок службы при усталостных нагрузках. Если ферма подвергалась перегрузкам или годам интенсивных гастролей, сварные швы в конечном итоге разрушатся. Любая видимая трещина, какой бы маленькой она ни была, означает, что секцию фермы необходимо немедленно разрушить и заменить.

В: Что такое «отклонение от нормы» и какой уровень допустим?

А: Прогиб — это «изгиб» или «провисание» пролета фермы под нагрузкой. Каждая ферма имеет расчетный предел (обычно L/100 или L/150). Если ваша ферма достигла предела прогиба, это не значит, что она сломается немедленно, но это означает, что она больше не ведет себя как предсказуемая балка, и вы входите в «опасную зону».

В: Как ветровая нагрузка влияет на элементы моей наружной фермы?

А: Ветровая нагрузка может создавать дополнительную нагрузку на элементы наружных ферм, особенно на основные пояса, раскосы и соединения. Правильно спроектированная система с соответствующими раскосами помогает поддерживать устойчивость и безопасность в условиях открытого воздуха.
