Конструкция для крепления светодиодной стены: руководство по проектированию и планированию.

Светодиодная стена, изготовленная на заказ, — это не просто сами экраны. Это комплексная система, включающая панели, несущую конструкцию, которая их удерживает, и монтаж. Хотя светодиодные панели определяют изображение, именно несущая конструкция обеспечивает устойчивость, ровность и безопасность стены, особенно при больших, изогнутых или наружных установках.

В этом руководстве описано, как спланировать Конструкция для поддержки светодиодной стены Для светодиодной настенной системы нестандартного размера: что нужно определить в первую очередь, как выбрать подходящий тип крепления и что подготовить перед запросом коммерческого предложения. Описанные здесь принципы применимы к любому проекту светодиодной настенной системы нестандартного размера, и сам процесс проектирования следует одним и тем же шагам независимо от марки экрана или размера панели. В GF-Truss мы специализируемся на проектировании и производстве алюминиевых опорных систем, помогая клиентам решать различные задачи при установке светодиодных настенных систем.

Что входит в состав светодиодной настенной системы, изготовленной на заказ?

Полный Система крепления светодиодных светильников к стене состоит из трех частей:

1. Светодиодные панели: поставляются производителем вашего экрана.

2. Опорная конструкция: балки основания, лестничные фермы, опоры, быстросъемные/винтовые замки и поперечные балки, удерживающие панели. Именно здесь вступает в дело производитель ферм и сценических конструкций.

3. Монтаж и такелажные работы: сборка, выравнивание и проверка безопасности на объекте.

Правильный выбор структуры на раннем этапе может предотвратить дорогостоящие переделки и небезопасные установки. Наше пошаговое руководство Как установить настенные опоры для светодиодных светильников? Объясняет, как вся система собирается на месте.

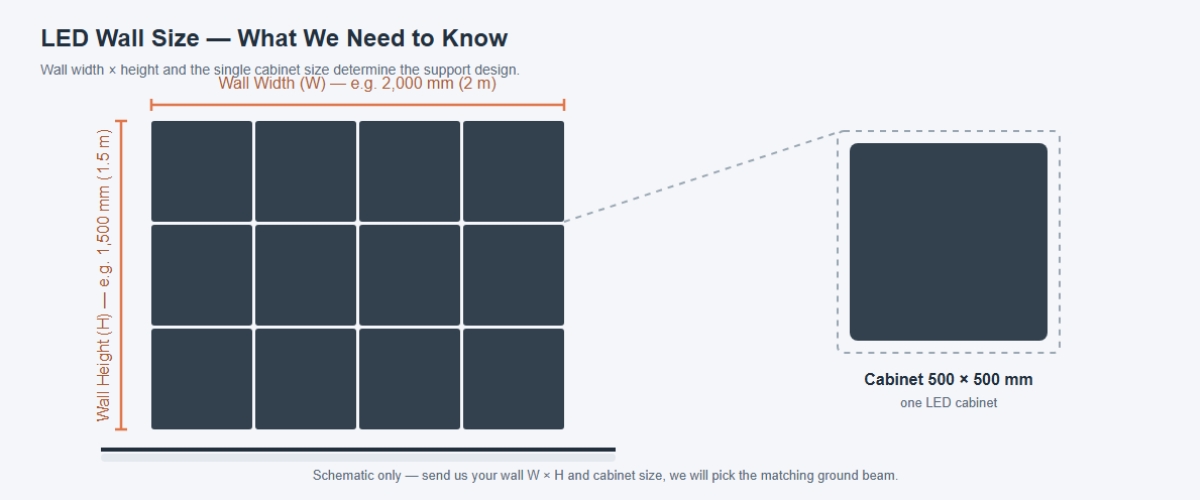

Ключевые параметры перед проектированием опоры

Прежде чем приступить к проектированию опорной конструкции для светодиодной стены, нам потребуется следующая информация от вас:

• Общий размер стены: ширина и высота готовой светодиодной стены (например, 5 м × 3 м).
• Размер светодиодной панели/корпусаРазмер светодиодной панели определяет, какой тип наземного светильника следует выбрать.
• Наземный или надземныйСтена стоит на полу или ее нижний край приподнят (для сцен, проходов, камер)?
• Плоский или изогнутый: является ли стена плоской или используются изогнутые/гибкие светодиодные панели, для которых требуется изогнутая опорная система?
• В помещении или на открытом воздухеНаружные стены требуют учета ветровой нагрузки и балласта; внутренние стены же в первую очередь представляют собой вопрос устойчивости.
• Условия на участке: ровность пола, высота потолка и доступное пространство для проведения собраний.

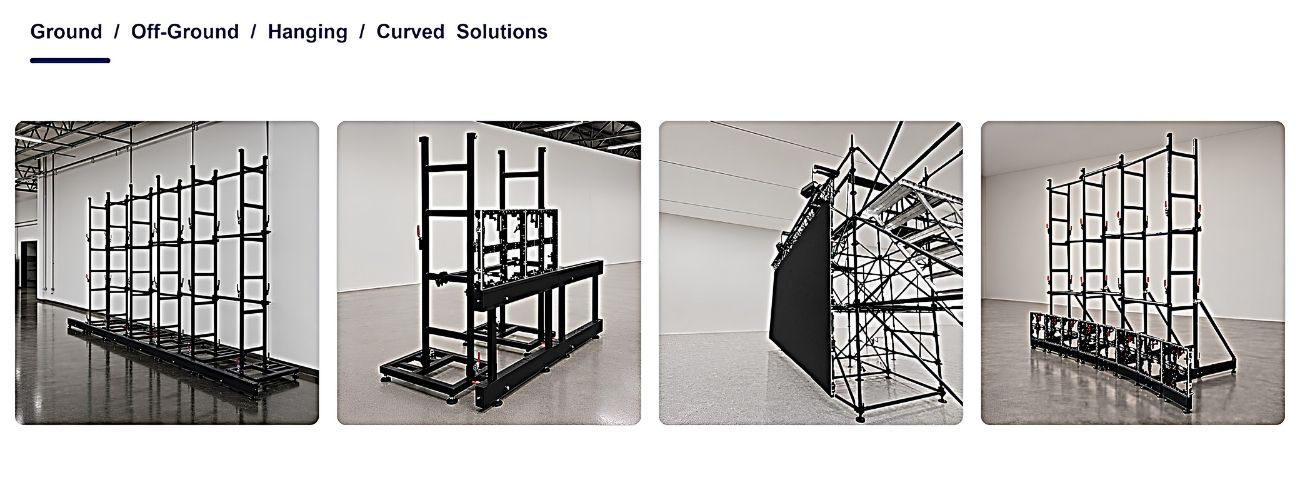

Выбор подходящего типа крепления для светодиодной настенной панели: напольное, надземное или подвесное.

Тип опоры определяется непосредственно указанными выше размерами:

• Наземная поддержка

Наземные/складские конструкции Светодиодную стену можно установить непосредственно на опорные балки или напольные рамы. Они часто используются для временных мероприятий на твердых и ровных поверхностях, особенно когда подвесное крепление к потолку невозможно. Настенная светодиодная опора для крепления к земле Обеспечивает быструю установку и не требует наличия несущей способности надземной части.

• Поддержка вне земли

Надземные сооружения Подъем светодиодной стены над землей осуществляется с помощью вертикальных опор и систем крепления. Такие конструкции часто выбирают для сцен, вещательных площадок и в тех случаях, когда требуется лучшая видимость или более эффективное использование пространства. По сравнению с наземными опорными конструкциями, подъемная конструкция требует тщательного учета устойчивости, конструкции опор и бокового усиления.

• Подвесное решение

Подвесные светодиодные стены крепятся к существующим конструкциям, таким как алюминиевые фермы. Это решение подходит для стационарных помещений, студий и инсталляций, где необходимо оставлять свободное пространство на полу. В таких инсталляциях часто используется специальная подвесная балка для соединения светодиодных панелей с несущей конструкцией.

• Изогнутые светодиодные стены

Изогнутые светодиодные стены Использование изогнутых или гибких светодиодных панелей может потребовать различных решений по опоре в зависимости от конструкции экрана и требований к установке. В зависимости от высоты установки и условий площадки можно выбрать изогнутые опоры на земле или изогнутые опоры над землей, чтобы учесть различные конструктивные особенности и требования к установке.

Для стены нестандартного размера, Наша обзорная статья Системы поддержки наземного освещения для светодиодных стен: Типы, конструкция и области применения Подробно объясняет каждый тип поддержки.

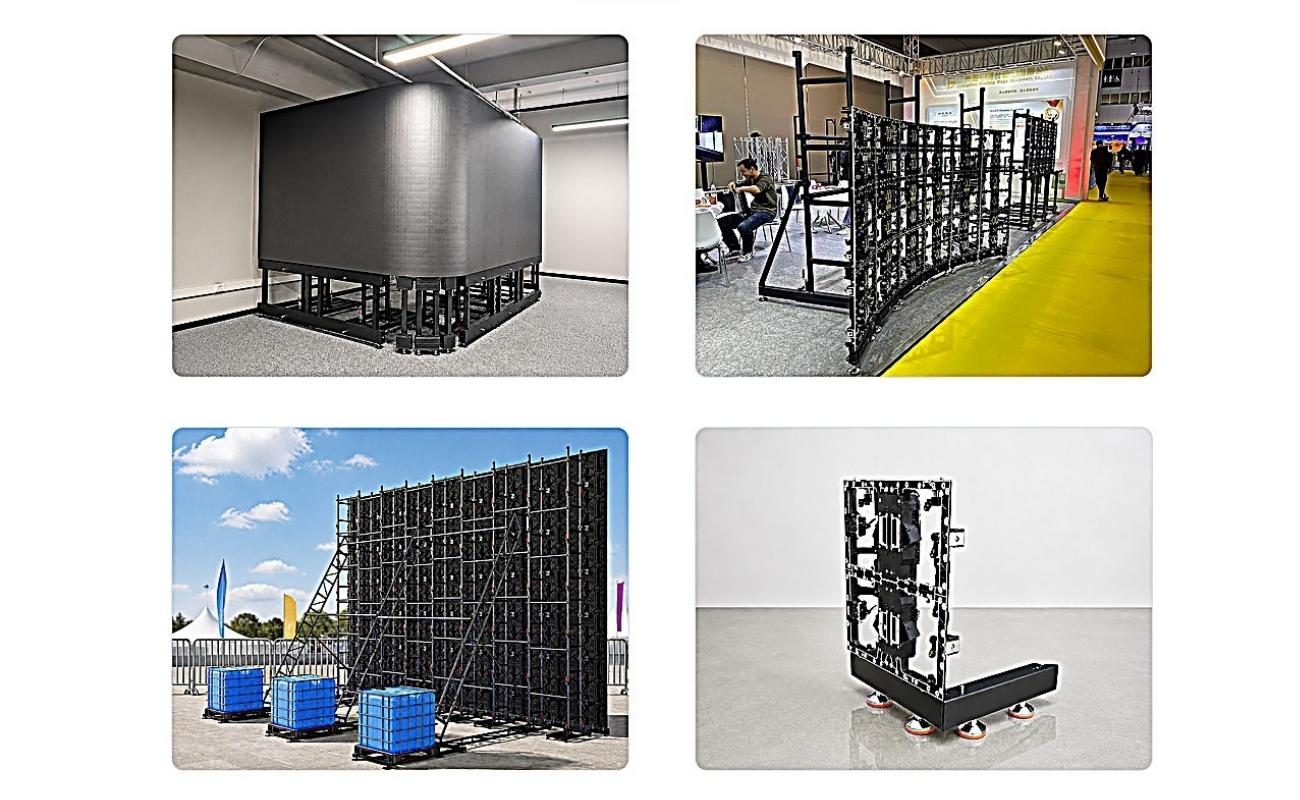

Проектирование конструкций для больших или нестандартных стен, изготовленных на заказ.

После выбора типа начинается проектирование. Цель состоит не просто в том, чтобы удерживать панели, а в том, чтобы вся стена оставалась устойчивой под собственным весом во время сборки и на протяжении всей эксплуатации. Следующие конструктивные соображения применимы к большинству проектов светодиодных стен, выполненных на заказ.

• Высота и устойчивость

По мере увеличения высоты стены центр тяжести поднимается, и при той же ширине основания сопротивление опрокидыванию уменьшается. Когда высота конструкции достигает 5 метров, рекомендуется использовать увеличенное основание с балластной емкостью. Рекомендуется ознакомиться с информацией на сайте. Система балластировки с увеличенным основанием для светодиодной видеостены, напольная опора 8×6 м В спецификации этого увеличенного варианта. Более широкая площадь основания и возможность установки противовесов повышают сопротивление опрокидыванию конструкции, что важно для высоких стен и стен, используемых на открытом воздухе.

• Ветровая нагрузка на наружные стены

При использовании на открытом воздухе определяющим фактором обычно является ветровая нагрузка, поскольку сила ветра, воздействующая на высокий экран, может превышать вес самого экрана. Ветровые условия значительно различаются в зависимости от региона, сезона и степени воздействия ветра, поэтому конструкцию следует оценивать с учетом местных условий места установки. На практике это означает использование более широкого основания, добавление балласта или закрепление конструкции к земле там, где это позволяет место. Точное количество балласта или способ крепления зависят от конкретного места.

• 90-градусные углы

Балки основания не обязательно должны проходить по прямой линии. Их можно разрезать и расположить под углом, образуя углы в 90 градусов, что позволяет создавать L-образные конструкции стен, угловые переходы и экраны, опоясывающие конструкцию. Это распространенное требование для выставочных стендов, презентаций продукции и многосторонних экспозиций, где стена должна повторять форму помещения, а не наоборот.

• Плоские и гибкие панели, соответствующие друг другу.

Сочетание плоских и гибких светодиодных панелей также возможно благодаря нашей системе крепления светодиодных стен. Учитывая различные структурные характеристики каждого типа панелей, мы разрабатываем индивидуальные системы крепления, обеспечивающие бесшовную интеграцию и точное выравнивание.

• Комбинированные конфигурации светодиодных панелей/корпусов

Наши системы крепления для светодиодных экранов разработаны для размещения как 500×500 мм, так и 500×1000 мм светодиодных панелей/корпусов, что обеспечивает большую гибкость при работе с экранами различных размеров и конфигураций. Такая гибкая конструкция помогает оптимизировать расположение экранов, адаптироваться к различным требованиям проекта и обеспечить более эффективную установку светодиодных экранов.

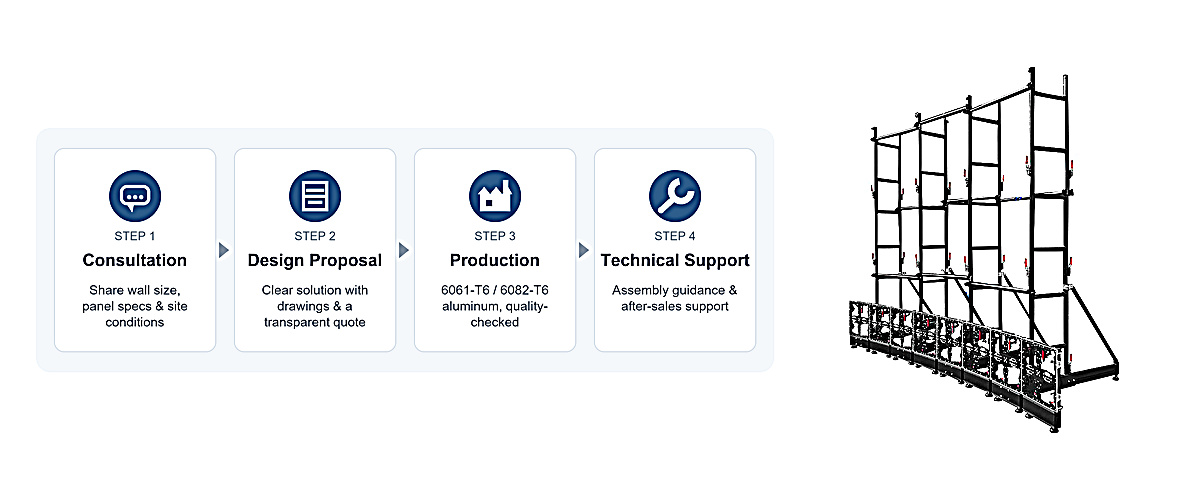

Как мы предлагаем индивидуальные решения для крепления светодиодных стен.

Наш процесс персонализации разработан таким образом, чтобы исключить догадки:

• Консультация: вы сообщаете размеры стены, характеристики панелей, условия на объекте и область применения.
• Проектное предложение: вы получите четкое решение с чертежами и прозрачную смету.
• Производство: изготовлено на нашем заводе из алюминия 6061-T6/6082-T6, качество проверяется перед отправкой.
• Техническая поддержка: инструкции по сборке и послепродажное обслуживание при установке.

Наша инженерная команда сочетает практический опыт с экспертными знаниями в области строительных конструкций, чтобы предоставлять индивидуальные решения по поддержке, обеспечивающие безопасный, эффективный и надежный монтаж. Более подробную информацию о наших индивидуальных решениях можно найти по адресу: www.gftrusses.com.

Часто задаваемые вопросы

В: На какую высоту может быть установлена ​​ваша напольная опора для светодиодной стены?

A: Стандартная система крепления светодиодной видеостены к полу достигает высоты до 5 м. С версией с увеличенным основанием (Ballast System Enlarged Base LED Video Wall Ground Support) высота может достигать 8 м. Для внутренних установок, где конструкция может крепиться к стене, возможна высота до 10 м.

В: Можно ли персонализировать замки?

А: Соединение панелей с конструкцией — распространенная проблема, особенно при аренде панелей от разных производителей. Если ваши панели имеют отверстия для быстросъемных замков, пришлите нам чертеж панели, и мы сможем изготовить быстросъемные замки, соответствующие вашим требованиям. Если же отверстий для быстросъемных замков нет, используются винтовые замки.

В: Напольная опора или ферма для светодиодной стены: что выбрать для моей светодиодной стены?

А: Этот вопрос часто возникает при заказе первой стены. Напольная опора собирается быстрее и не требует точек крепления к потолку, что подходит для проката и гастролей. Ферменные или подвесные системы подходят для высоких стен и площадок с точками крепления несущих конструкций. Приведенное выше сравнение типов опор подробно объясняет компромиссы, и мы можем порекомендовать конфигурацию для вашей конкретной стены.

В: Какая информация необходима для составления индивидуального коммерческого предложения?

A: Размер стены (Ш×В), размер светодиодной панели, напольное/приподнятое над землей, плоское/изогнутое, для внутреннего/наружного использования. С учетом этих параметров мы обычно можем предоставить предварительное решение и ценовое предложение в течение 2 рабочих дней. Ознакомьтесь с нашим ассортиментом. Категория поддержки светодиодных настенных светильников Чтобы увидеть все доступные решения для крепления светодиодных светильников на стену, изготовленные на заказ.
