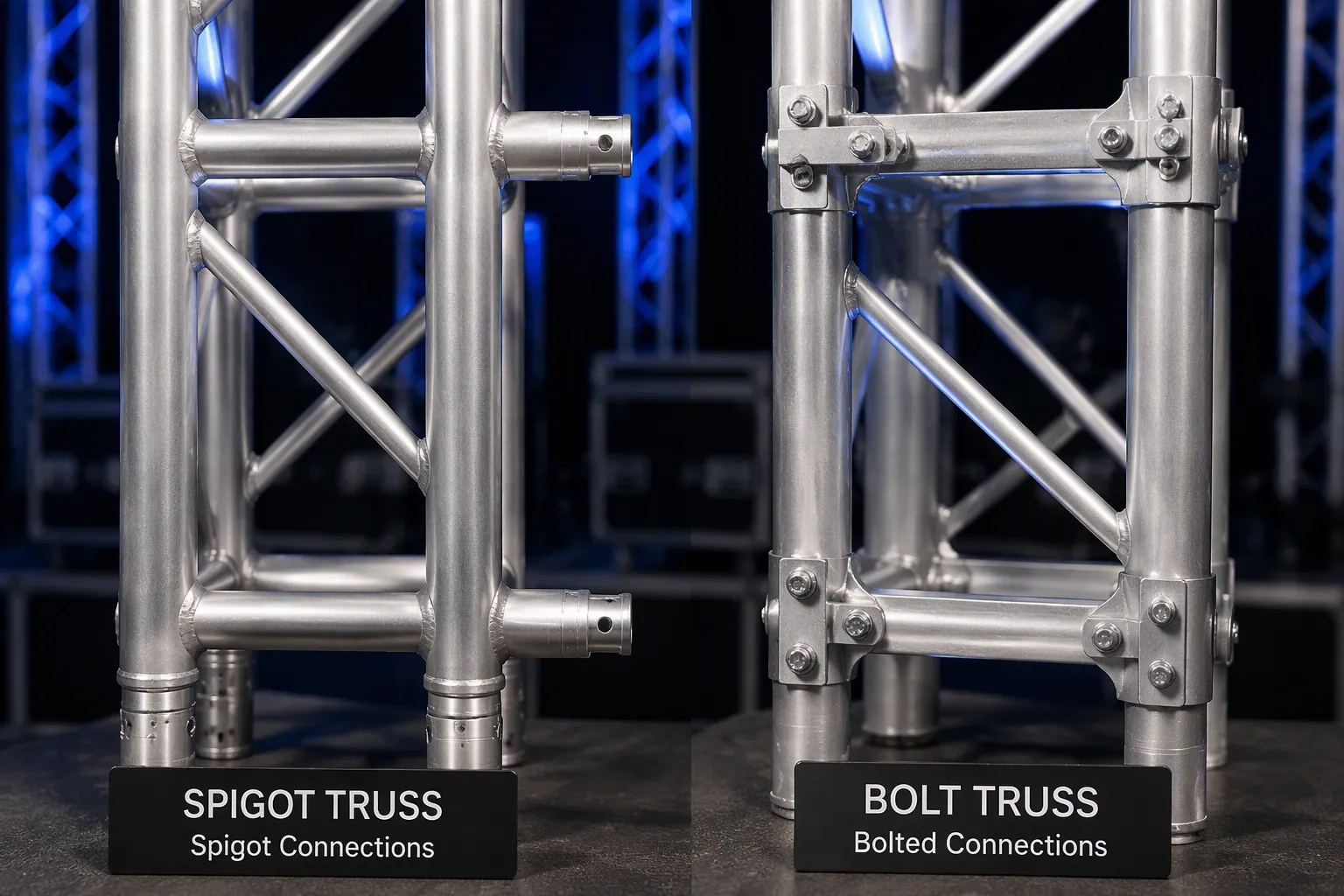

Фермы с креплением на штифтах и ​​на болтах: различия, области применения и преимущества.

При планировании любой сценической или выставочной конструкции перед вами встает важный выбор: ферма с коническими штифтами или болтовая ферма. Способ соединения — внутренние конические штифты или традиционные болты — определяет скорость сборки, прочность конструкции и стоимость. Новые данные из отрасли показывают, что фермы с коническими штифтами собираются быстрее, но болтовые фермы выдерживают большие нагрузки и обеспечивают большую прочность, развеивая распространенные заблуждения. В этой статье представлено наглядное сравнение, которое поможет вам принять решение, соответствующее вашему конкретному проекту.

Основные выводы

• Фермы с центрирующими штифтами собираются быстрее и лучше выдерживают большие нагрузки, чем фермы, скрепленные болтами.

• Фермы, крепящиеся болтами, стоят дешевле и хорошо подходят для стационарных конструкций с небольшой нагрузкой.

• Для туристических поездок и тяжелых конструкций выбирайте штырьковый крепление; для стационарных установок и ограниченного бюджета — болтовое крепление.

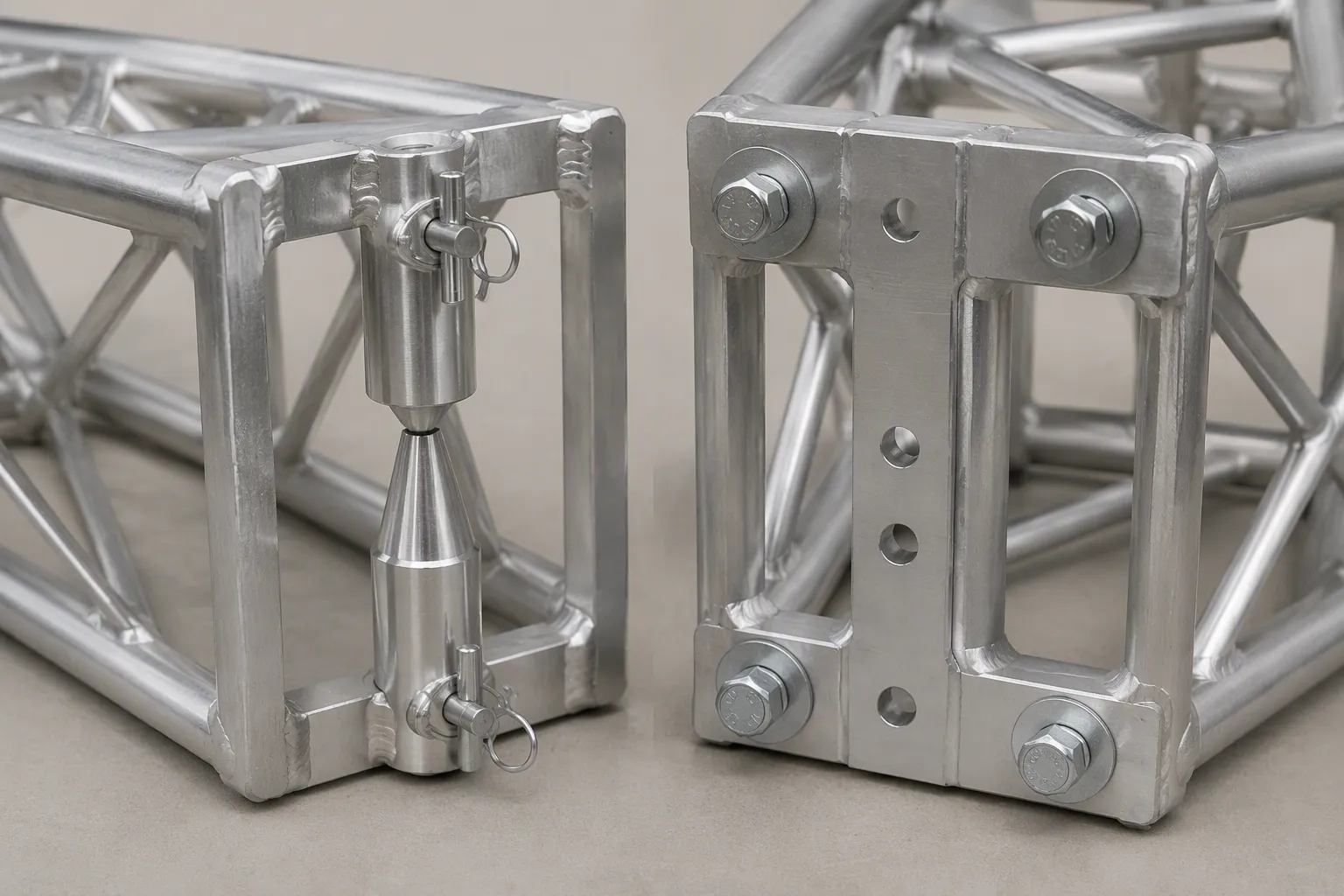

Методы соединения ферм с помощью штырьковых и болтовых соединений

Основное различие между этими двумя типами ферм заключается в способе соединения отдельных секций. Каждый метод соединения влияет на процесс сборки, поведение конструкции и долгосрочные эксплуатационные расходы. В таблице ниже приведены основные отличия.

Внутренняя коническая конструкция патрубка

В ферме типа «шпатель» используется конический соединитель с наружной резьбой, который вставляется в ответную часть на конце каждой секции фермы. Секции соединяются между собой, а затем фиксируются соединительными штифтами и стопорными зажимами. Для затягивания нескольких крепежных элементов инструменты не требуются. Такая конструкция значительно сокращает время установки по сравнению с болтовыми аналогами.

Помимо скорости, штыревое соединение обеспечивает более аккуратный внешний вид. Крепежные элементы интегрируются в профиль фермы, а не выступают из соединительных пластин. Хотя первоначальная стоимость покупки выше, эти инвестиции окупаются за счет снижения затрат на рабочую силу и более быстрого выполнения работ. Сам по себе способ соединения не определяет несущую способность; такие факторы, как толщина стенки, марка материала и длина пролета, играют не менее важную роль в общей структурной прочности.

Традиционные болтовые соединения

Болтовые соединения используют гайки и болты для соединения секций фермы. Вы выравниваете отверстия для болтов, вставляете каждый болт и затягиваете его до требуемого момента затяжки. Для болта класса 8 диаметром 5/8 дюйма на легкой алюминиевой ферме коробчатого сечения 12 на 12 дюймов стандартный момент затяжки составляет 80 фут-фунтов. Этот процесс требует инструментов и значительно больше времени на одно соединение, чем соединение с помощью штифтового соединения.

Болтовые соединения обеспечивают более высокую эффективность передачи нагрузки и минимизируют изгиб по сравнению с фермами, использующими штыри или соединительные муфты.

Болтовые фермы выбираются для стационарных установок, где требуется более высокая жесткость конструкции. Они подходят для проектов, требующих точных механических соединений и поддержки тяжелого оборудования. Видимые крепежные элементы и более длительное время сборки являются приемлемым компромиссом в тех случаях, когда демонтаж конструкции не требуется. Стоимость производства остается ниже, поскольку компоненты не требуют такой же точности обработки, как конические штифты, что делает болтовые системы экономичным вариантом для стационарных установок.

Скорость сборки: системы с цанговым соединением и болтовые системы.

Быстрая установка с помощью штепсельных соединений

В ферме Spigot Truss используются конические соединители, штифты и фиксирующие зажимы. Эти компоненты обеспечивают быструю центровку и надежную повторяемость соединений между модульными секциями. Конструкция включает в себя самоцентрирующиеся элементы и надежные механизмы фиксации, которые гарантируют правильное соединение каждый раз. Секции соединяются между собой путем сдвигания и фиксации штифтами. Для затягивания нескольких крепежных элементов инструменты не требуются.

В плане времени монтажа фермы с центрирующими пазами обычно выигрывают. Секции быстрее выравниваются, требуют меньше инструментов и сокращают количество повторяющихся операций с болтами во время длительных сборок. Это преимущество становится очевидным в гастрольных графиках, при ночных монтажах, при ротации на фестивалях и в проектах с несколькими подвесными элементами. Ферма с центрирующими пазами длиной 20 дюймов обеспечивает более быструю сборку для проектов, где приоритет отдается скорости монтажа. Это делает ферма с креплением на штифте против фермы с креплением на болтах Это критически важное решение в условиях сжатых сроков.

Временные затраты на сборку болта

В болтовых фермах используются пластины и болтовые соединения. Хотя они могут хорошо выполнять свою функцию, сборка часто занимает больше времени и более подвержена неравномерной затяжке или задержкам при подгонке. Каждый дополнительный этап крепления увеличивает количество соединений, особенно в условиях плохой погоды, недостаточного освещения или в местах с плотной погрузкой. Необходимо выровнять отверстия, вставить болты и затянуть каждый из них в соответствии со спецификацией.

Сборку болтов на месте замедляют несколько факторов:

• Некачественная детализация узлов приводит к конфликтам болтов и нечетким деталям усиливающих пластин.

• Трудности с подгонкой соединений вынуждают рабочих рассверливать отверстия или выполнять незапланированную сварку.

• Ветровые нагрузки и ограничения доступа к площадке усложняют подъем грузов и позиционирование крана.

• Необходимость установки временных опор приводит к задержкам, пока рабочие устанавливают, а затем демонтируют опоры.

• Проблемы с последовательностью монтажа могут вызвать временную нестабильность и потребовать доработки.

• Сложность соединений увеличивает время, затрачиваемое на координацию работ на объекте, поскольку имеется множество точек контроля.

• Ошибки при изготовлении и транспортировке создают серьезные проблемы при монтаже на объекте.

Понимание этих типы соединений ферм Помогает планировать реалистичные графики. Правильно алюминиевое ферменное соединение Выбор зависит от ваших требований к такелажу, расчетов нагрузки и сроков сборки.

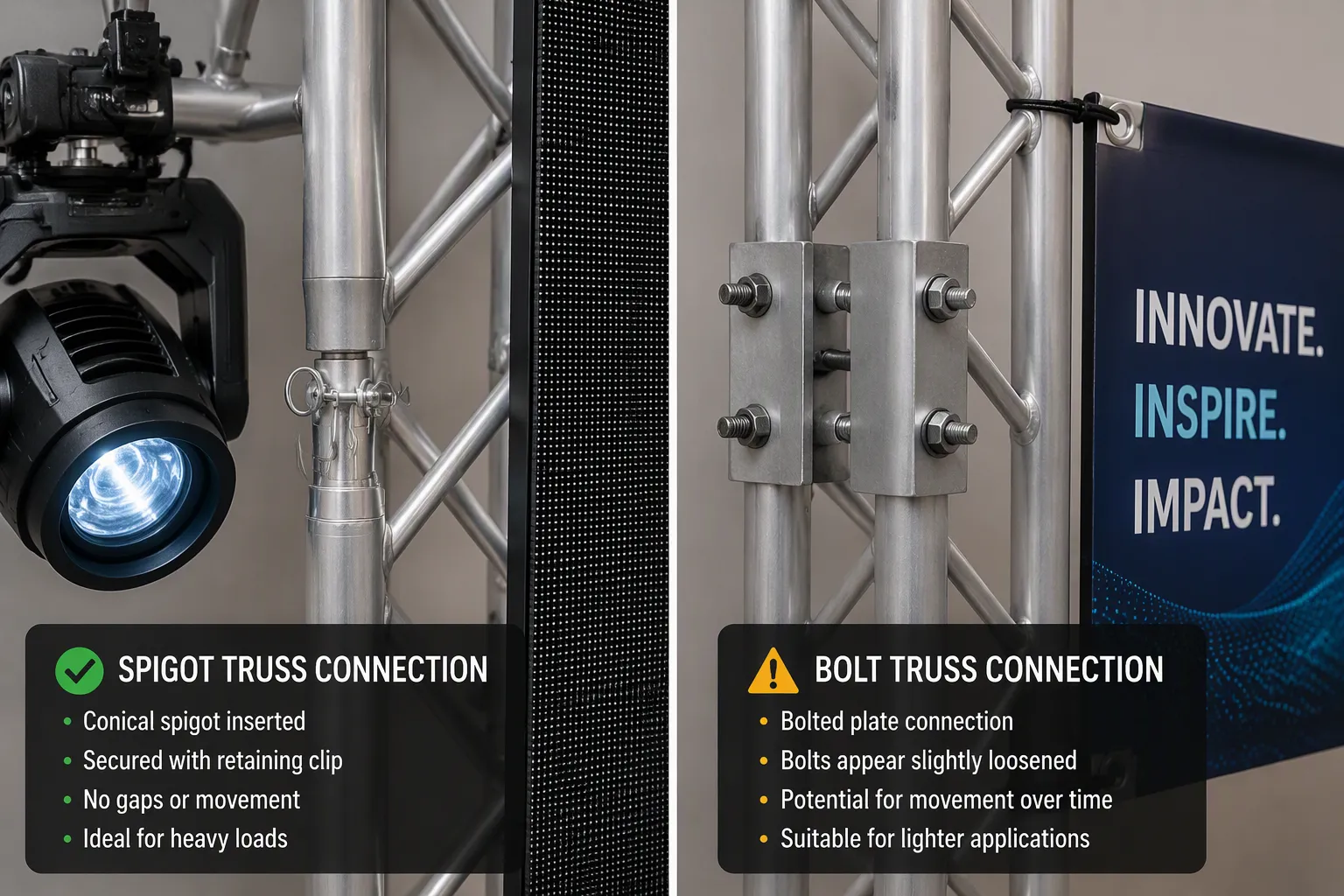

Несущая способность: ферма с центрирующим штифтом против фермы с болтовым креплением

Несущая способность – вот где часто рушатся распространенные представления об этих двух системах. Многие специалисты считают, что болтовые соединения, с их видимыми крепежными элементами и механической затяжкой, должны быть прочнее, чем системы с штифтами, и это предположение верно. Способ соединения напрямую влияет на то, как нагрузки передаются через конструкцию, и результаты подтверждают, что болтовые фермы обладают большей прочностью.

Превосходная прочность для тяжелых грузов

Болтовая ферма превосходит ферму с центрирующими болтами по устойчивости при больших нагрузках. Коробчатая ферма (Болтовая ферма) выигрывает по несущей способности; ее четыреххордовый квадратный профиль распределяет вес между несколькими трубами. Болтовые ферменные системы выбираются, когда требуется более высокая структурная жесткость. Для тяжелых сценических конструкций или конструкций с большими пролетами болтовые фермы являются лучшим выбором с точки зрения структурной целостности. Фермы со штырьковым креплением хорошо справляются с более легкими конструкциями, например, с сценической установкой освещения весом 250 кг, рассчитанной на 300 кг.

Достаточная производительность для легких нагрузок

Фермы с центробежным соединением хорошо подходят для легких конструкций. Для небольших выставочных стендов, торговых павильонов или стационарных установок с умеренными нагрузками центробежное соединение обеспечивает достаточную прочность. Конструкция с центробежным соединением без проблем выдерживает статические нагрузки. Сборка таких конструкций происходит быстрее, поскольку секции соединяются путем сдвигания и фиксации штифтами. Однако преимущество центробежных ферм в скорости сборки проявляется только при небольшой нагрузке и простой конструкции.

Понимание этих типы соединений ферм Поможет вам подобрать подходящую систему в соответствии с вашими требованиями к нагрузке. алюминиевое ферменное соединение Выбор зависит от вашей схемы такелажа, длины пролета и ожидаемых динамических нагрузок. Всегда уточняйте допустимые нагрузки у поставщика, прежде чем окончательно утвердить проект.

Идеальное применение для каждого типа ферм

Выбор системы зависит от конкретного проекта. Приведенная ниже матрица решений сопоставляет наиболее подходящие типы ферм с наиболее распространенными типами проектов.

Примеры использования в организации мероприятий и гастролей

В гастрольных постановках скорость превыше всего. Нужно всё смонтировать за ночь, собрать оборудование, провести шоу и убрать всё до рассвета. Ферма с патрубком Идеально вписывается в этот ритм. Его соединители легко соединяются с минимальным количеством инструментов и рабочей силы. Вы просто сдвигаете секции вместе и фиксируете их штифтами. Никаких гаечных ключей, никаких требований к моменту затяжки, никакой повторяющейся работы с болтами.

Торговые выставки и ярмарки сталкиваются с необходимостью частой установки и демонтажа стендов. За сезон можно собрать и разобрать один и тот же стенд десятки раз. Соединения с помощью штуцеров значительно сокращают трудозатраты. Обтекаемый внешний вид также играет здесь важную роль. Отсутствие видимых болтов или соединителей нарушает четкие линии вашего стенда, что имеет значение, когда сама конструкция является частью визуального дизайна.

Для концертов и больших сценических площадок также предпочтительны системы с краном из-за их скорости и удобства. При сравнении ферма с креплением на штифте против фермы с креплением на болтах В случае с туристическим снаряжением скорость сборки конструкции штуцера обычно определяет успех.

Примеры использования при стационарной установке

Стационарные конструкции работают по другой логике. Вы строите конструкцию один раз и оставляете её на месте на годы. Скорость сборки имеет гораздо меньшее значение, чем стоимость покупки и долговременная жесткость. Болтовые фермы хорошо подходят для этой ниши. Они стоят дешевле, потому что компоненты не требуют такой же точности обработки, как конические штифты. Болтовое соединение пластин также обеспечивает жесткое, постоянное соединение, подходящее для тяжелых крыш и больших пролетов в помещениях, студиях и архитектурных элементах.

Проекты с ограниченным бюджетом часто попадают сюда. Для торгового стенда или небольшой экспозиции с небольшими нагрузками не требуется точность системы болтовых соединений. Болтовое соединение обеспечивает достаточную прочность по более низкой цене. Вы соглашаетесь на более медленный монтаж, потому что устанавливаете его один раз.

Понимание типы соединений ферм помогает подобрать оборудование в соответствии с контекстом. алюминиевое ферменное соединение Выбор зависит от того, как часто вы строите самолеты, какой вес используете и сколько можете потратить. Взвесьте все три фактора, прежде чем принимать решение.

Различия в стоимости и производстве

Сложность и стоимость производства

Изготовление болтовых ферм обходится дешевле. Они не требуют такой высокой точности, как штыревые соединители. Коническая конструкция штыря требует жестких допусков на конических поверхностях и высококачественных стальных штифтов. Эта сложность обработки увеличивает себестоимость производства. Такие бренды, как... GF-Truss Предлагаются качественные варианты в обеих категориях. Цены сильно варьируются в зависимости от характеристик и поставщика, при этом системы с патрубками обычно стоят дороже из-за точности обработки.

Соображения долгосрочной ценности

Общая стоимость владения должна включать в себя не только цену покупки. Конические муфты требуют более точной обработки и более качественных стальных штифтов, но они значительно снижают трудозатраты при сборке. Болтовая система может стоить дешевле при покупке. Система с цапфой может обойтись дешевле в эксплуатации на протяжении многих проектов, если стоимость рабочей силы является существенным фактором.

В случае с алюминиевыми ферменными конструкциями, команды организаторов мероприятий перемещаются из города в город, экономия на оплате труда может со временем компенсировать более высокие затраты на приобретение.

Для больших пролетов, многократных установок и тяжелого подвесного оборудования болтовые фермы обычно являются более надежным вариантом с точки зрения эксплуатации. Следует учитывать требования к техническому обслуживанию: шарнирные соединения могут требовать периодического внимания в зависимости от интенсивности использования, в то время как болтовые системы могут нуждаться в проверке крепежных элементов. Общая ценность зависит от интенсивности использования и потребностей проекта.

Фермы с центрирующими штифтами выигрывают по скорости; фермы с болтовым креплением выигрывают по прочности и экономичности для более легких проектов. Способ соединения определяет ваш выбор.

Оцените объем работы, сроки и бюджет. Обратитесь к проверенным поставщикам за техническими характеристиками.

Часто задаваемые вопросы

В чём основное различие между фермами с креплением на штифтах и ​​фермами с креплением на болтах?

Способ подключения определяет обе системы. Типы ферменных соединений Различия: в штуцере используются конические соединители со штифтами; в болте используются пластины с гайками и болтами.

В каких случаях следует отдать предпочтение ферме с центрирующими штифтами, а не ферме на болтах?

Выбирайте Spigot для гастролей, больших сцен и применений, где скорость имеет первостепенное значение. ферма с креплением на штифте против фермы с креплением на болтах В сравнении с конкурентами, при быстрой сборке решающее значение имеет использование штуцера.

Может ли болтовая ферма выдерживать большие нагрузки?

Да, фермы с болтовым креплением лучше всего подходят для тяжелых нагрузок и стационарных конструкций. Для тяжелых нагрузок. алюминиевое ферменное соединение В соответствии с потребностями, конструкция болтов обеспечивает превосходную структурную целостность.
