Что такое алюминиевая коробчатая ферма и где она используется?

Ан алюминиевая коробчатая ферма Это несущая конструкция из алюминиевого сплава с квадратным или прямоугольным поперечным сечением. Она обеспечивает легкость и прочность для опор и такелажа. GF-Truss Выделяется в этом сегменте. Что такое алюминиевая коробчатая ферма и где она применяется? Сегмент развлечений лидирует по мировому спросу, при этом Северная Америка доминирует на рынке.

Основные выводы

• Производители изготавливают алюминиевые коробчатые фермы из сплава 6061-T6, чтобы обеспечить легкость и прочность для переносного такелажа.

• Для обеспечения устойчивости к воздушным нагрузкам на мероприятиях используйте фермы коробчатого сечения, сертифицированные TUV, с коэффициентом запаса прочности 5:1.

• Ферменные системы коробчатого сечения позволяют быстро перестраивать конструкцию сцены под выставочные стенды без сварки.



Что такое алюминиевая коробчатая ферма?

Строительство и материалы

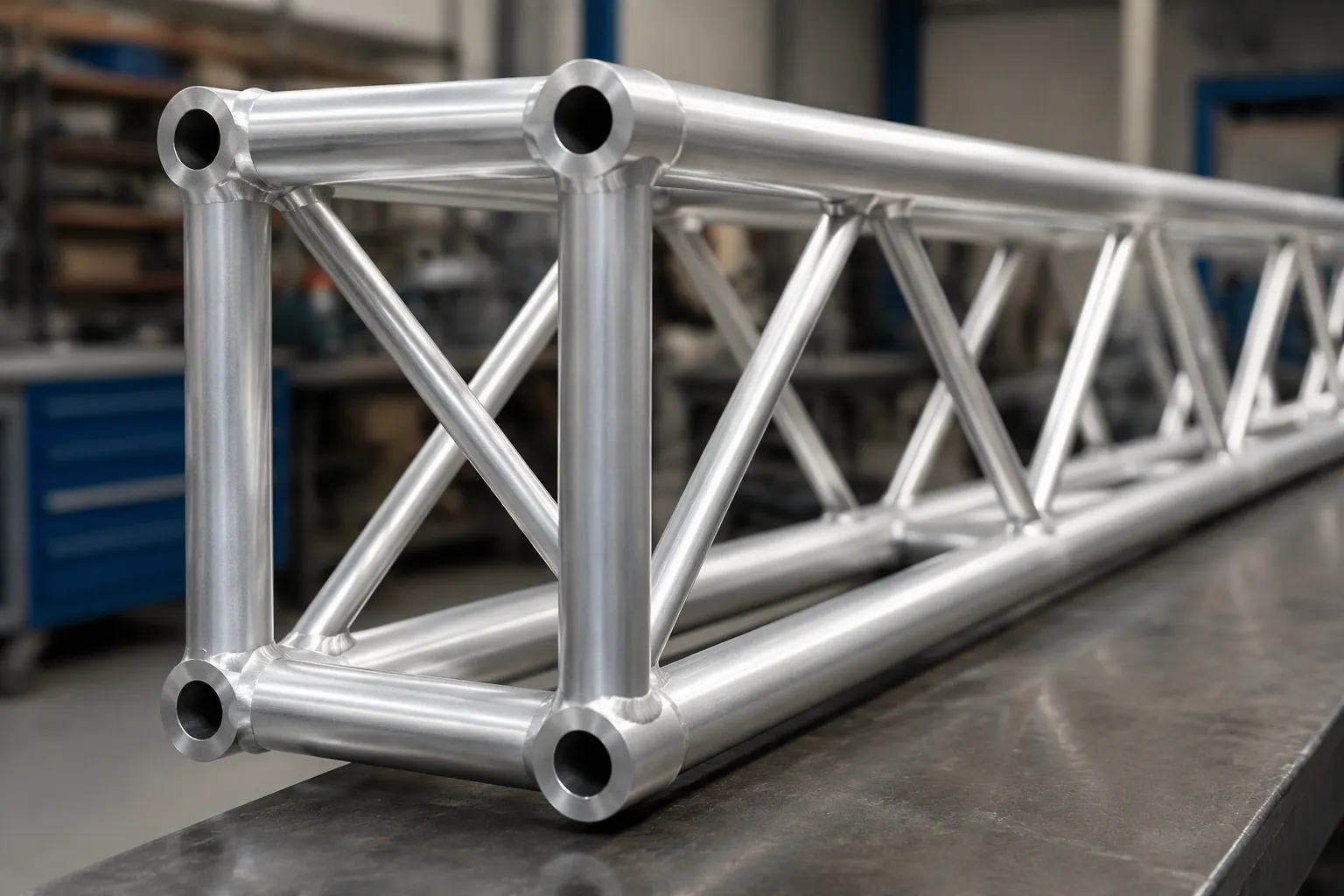

Ферма коробчатого сечения состоит из четырех основных трубчатых тросов, расположенных в каждом углу поперечного сечения. Диагональная сетка соединяет эти тросы, создавая характерную открытую сетчатую структуру. Эта диагональная сеть обеспечивает необходимое сопротивление сдвигу и предотвращает деформацию тросов под нагрузкой. В результате получается квадратная или прямоугольная рама, эффективно выдерживающая как вертикальные, так и горизонтальные нагрузки.

Производители обычно используют 6061-Т6 Алюминиевый сплав используется для изготовления коробчатых ферм общего назначения. Этот сплав обеспечивает предел прочности на растяжение приблизительно 260 МПа, предел текучести около 240 МПа и относительное удлинение от семи до десяти процентов. Сплав 6061-T6 применяется в болтовых ферменных системах и выставочных конструкциях, требующих сложных экструдированных профилей. Для тяжелых условий эксплуатации, таких как кровельные фермы и акустические башни, производители предпочитают использовать его в различных конструкциях. 6082-Т6 Этот сплав обеспечивает более высокую прочность на растяжение — от 290 до 310 МПа, что делает его подходящим для ферменных систем с пазами. GF-Truss Подбирает материалы, исходя из конкретных требований к нагрузке для каждой модели фермы.

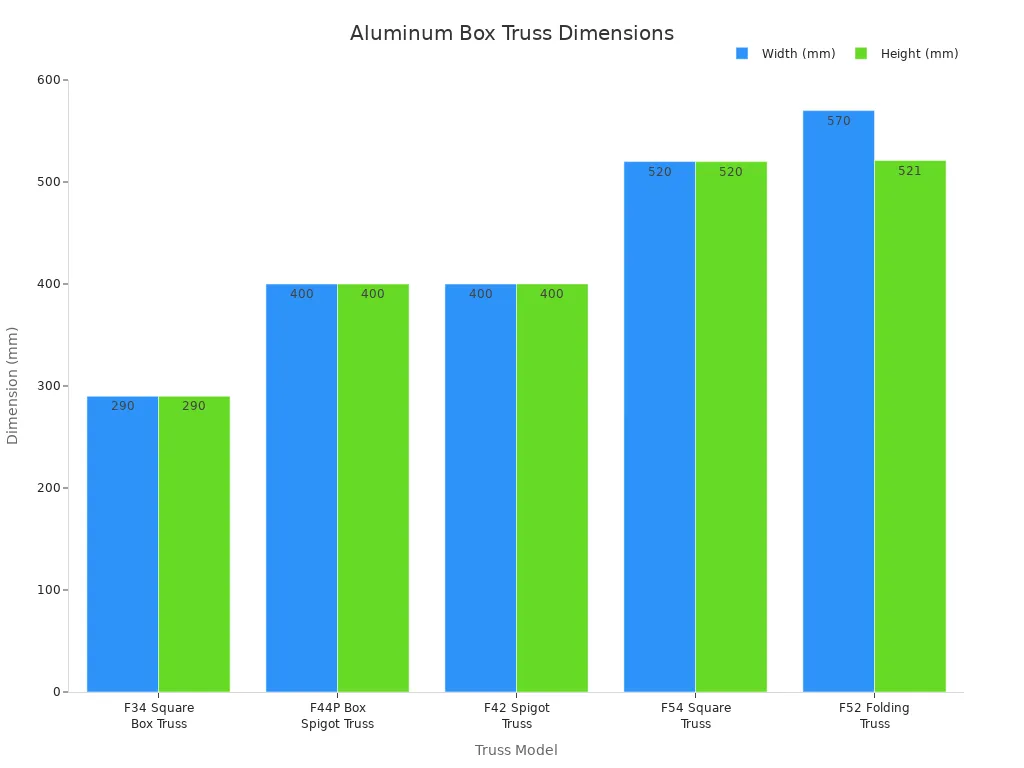

Стандартные размеры коробчатых ферм различаются в зависимости от модели. Квадратная коробчатая ферма F34 имеет размеры 290 мм х 290 мм, диаметр основных труб составляет 50 мм, а толщина стенки — 2 мм. Квадратная ферма F54 достигает размеров 520 мм х 520 мм с толщиной стенки 4 мм. Во многих серийных образцах используется наружный диаметр основного пояса 1,9 дюйма и толщина стенки 0,145 дюйма. В таблице ниже сравниваются размеры поперечного сечения популярных моделей ферм.

Понимание того, что представляет собой алюминиевая коробчатая ферма, начинается с распознавания этих конструктивных деталей и выбора материалов.

Основные преимущества

Наиболее существенное преимущество заключается в снижении веса. Алюминиевая коробчатая ферма из сплава 6061-T6 имеет соотношение предела текучести к весу 2,8 к 1 по сравнению со сталью. Вы получаете почти в три раза большую прочность на единицу веса. Стальная балка, несущая ту же нагрузку, требует большей массы, что делает алюминий идеальным материалом для переносных конструкций, требующих частой сборки и транспортировки.

Коррозионная стойкость повышает долговечность. Анодированный алюминий обеспечивает превосходную защиту от влаги и химических веществ. Порошковое покрытие также защищает поверхность, хотя и изнашивается быстрее, чем анодирование. Правильный выбор покрытия продлевает срок службы оборудования и снижает затраты на техническое обслуживание.

Сертификаты подтверждают конструктивную безопасность. Сертификация TUV Подтверждает инженерные утверждения посредством разрушающих испытаний под нагрузкой, анализа сварных швов и проверки сырья. Соответствует требованиям. ANSI E1.2-2021 GF-Truss гарантирует соответствие фермы международным требованиям безопасности. Компания стремится получить эти сертификаты для обеспечения надежного применения коробчатых ферм на мероприятиях и выставках.

При оценке характеристик алюминиевых коробчатых ферм становятся очевидны их преимущества. Правильное обращение также значительно увеличивает срок службы. Регулярный осмотр сварных швов и соединений, а также правильная процедура сборки предотвращают преждевременный износ и максимизируют отдачу от ваших инвестиций.

Где это используется?

Мероприятия и развлечения

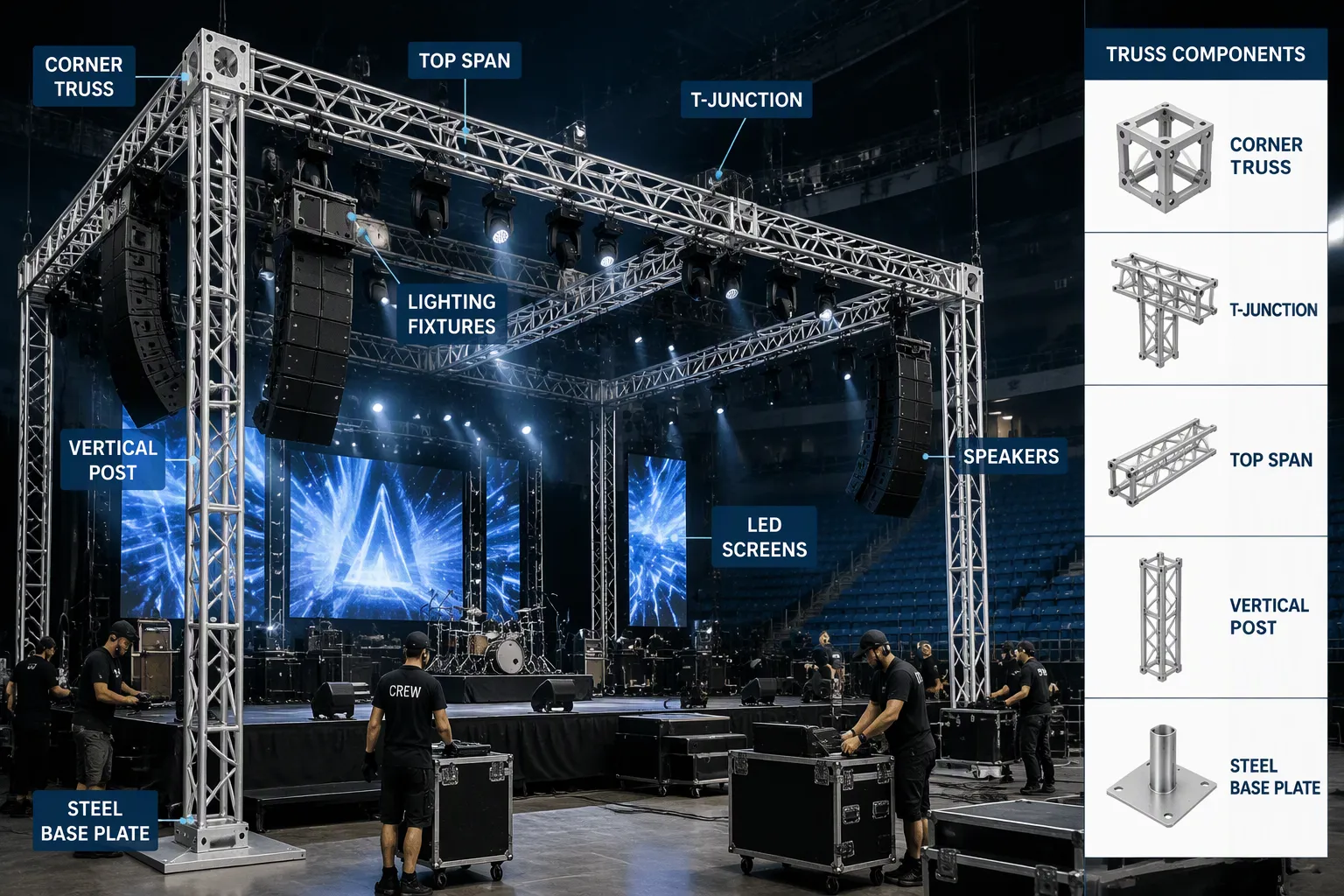

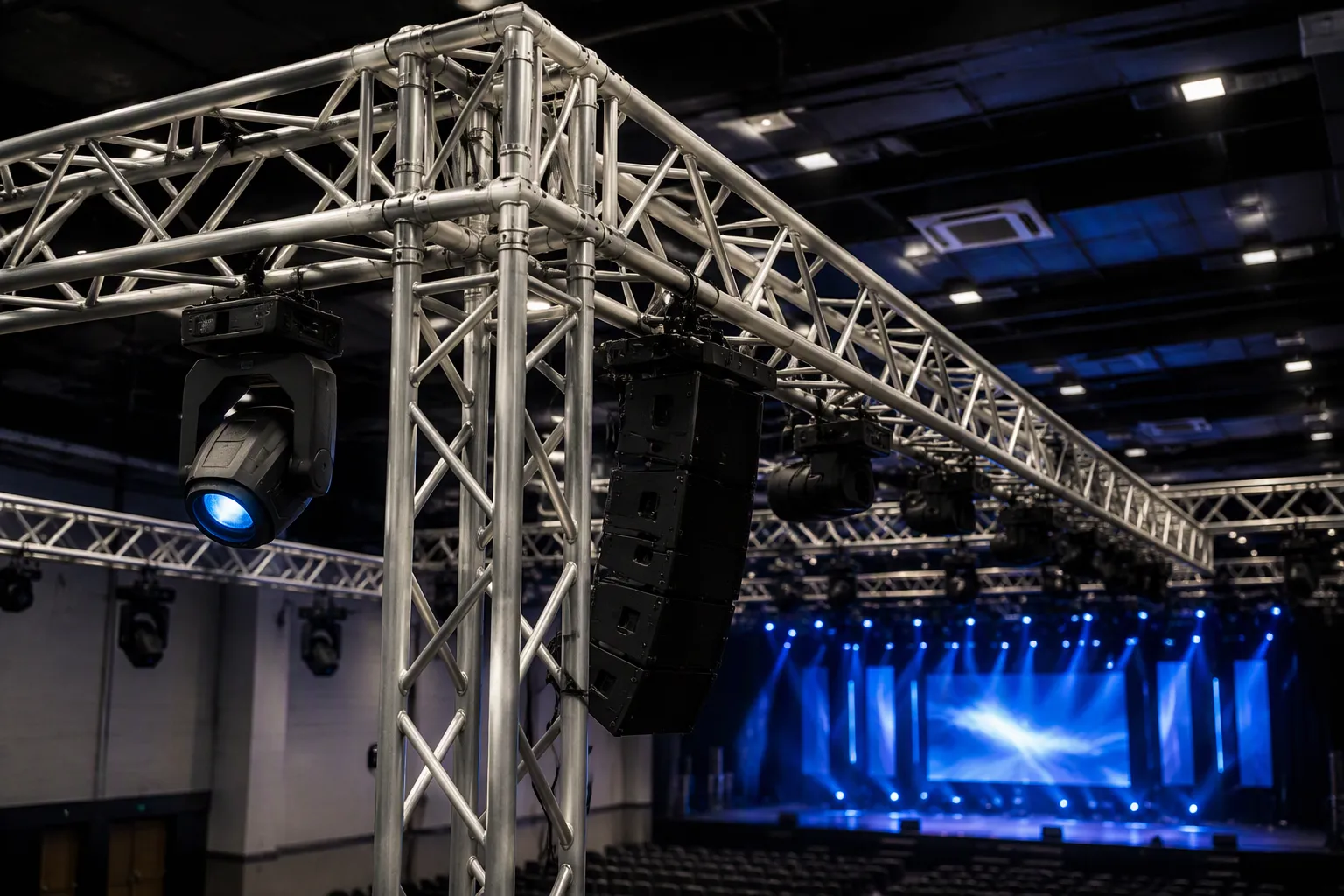

Концертные и фестивальные сцены являются наиболее заметными. коробчатая ферма для сцены Применение. Вы можете увидеть эти конструкции, поддерживающие осветительные установки, светодиодные экраны, колонки и баннеры на живых мероприятиях по всему миру. Один пролет коробчатой ​​фермы может выдерживать значительные нагрузки, оставаясь при этом достаточно мобильным для гастрольных выступлений.

Рассмотрим в качестве конкретного примера систему квадратных ферм Global Truss размером 40x40x12 футов. В этой конструкции используется ферма Global Truss F34. алюминиевая коробчатая ферма В собранном виде система имеет фактические размеры 39,24 x 39,24 x 11,44 фута. В комплект входят восемь вертикальных стоек коробчатой ​​фермы F34 длиной 9,84 фута каждая, восемь стальных опорных плит SQ-4137, четыре трехсторонних угловых ферменных элемента SQ-4126 под углом 90°, четыре трехсторонних Т-образных ферменных элемента SQ-4129, восемь верхних пролетов коробчатой ​​фермы F34 длиной 11,48 фута и восемь завершающих сегментов коробчатой ​​фермы F34 длиной 5,74 фута. Эта конфигурация может использоваться на концертных площадках, фестивалях, мероприятиях с участием диджеев, выставочных стендах и корпоративных мероприятиях.

Для подвесных нагрузок коэффициент запаса прочности имеет огромное значение. Для статических нагрузок, таких как вес платформы и стационарного оборудования, требуется коэффициент запаса прочности 5:1 или 8:1. Всегда следует использовать таблицы нагрузок производителя, а не делать приблизительные расчеты. Для динамических нагрузок от ветра, движения или выступающих людей требуется дополнительный запас в 25–50%. Прыгающий человек может создавать силу, в 2–4 раза превышающую его собственный вес. Эти цифры напрямую применимы к любым нагрузкам. Применение коробчатых ферм включает в себя перемещение людей или пребывание на открытом воздухе.

Выставки и архитектура

Выставочные стенды, вывески, видеостены, несущие конструкции и элементы архитектурного дизайна — все это основано на системах коробчатых ферм. Только на выставочный сегмент приходится примерно 42% мирового рынка коробчатых ферм, что делает их отраслевым стандартом. В отдельных сегментах индустрии мероприятий и выставок коробчатые фермы занимают до 60% рынка. Коробчатые фермы также представляют собой значительную часть рынка алюминиевых ферм, объем которого, по прогнозам на 2025 год, составит 942,3 миллиона долларов.

Быстрая сборка, обеспечиваемая коробчатыми фермами, позволяет создавать временные конструкции, такие как киоски, навесы и системы поддержки грунта. Эти каркасы можно перестраивать между мероприятиями без специальной сварки или изготовления деталей. В архитектуре коробчатые фермы используются для декоративных потолочных решеток, входных навесов и выставочных конструкций, требующих как прочности, так и визуальной открытости.

Компания GF-Truss поставляет коробчатые ферменные конструкции для всех этих применений. Независимо от того, что вам нужно... коробчатая ферма для сцены Независимо от того, предназначена ли алюминиевая коробчатая ферма для промышленного производства или для стационарной архитектурной установки, применяются одни и те же конструктивные принципы. Понимание того, что представляет собой алюминиевая коробчатая ферма, поможет вам выбрать подходящую модель для каждого конкретного случая.

Алюминиевая коробчатая ферма — это квадратный или прямоугольный алюминиевый каркас для поддержки и такелажа. Её можно увидеть на концертах, выставках и в архитектуре. Прочность, малый вес и универсальность обуславливают её широкое применение. Компания GF-Truss предлагает надежные решения. Рынок алюминиевых ферм вырастет с 450 миллионов долларов США в 2026 году до 750 миллионов долларов США к 2033 году, при среднегодовом темпе роста 7,5%. Эта конструкция остается жизненно важной для проведения мероприятий и временных сооружений.

Часто задаваемые вопросы

Какой алюминиевый сплав следует выбрать для ферменной конструкции коробчатого сечения?

Для общего применения вы выбираете сплав 6061-T6, а для тяжелых нагрузок — 6082-T6. Оба сплава обладают хорошей коррозионной стойкостью. Компания GF-Truss подберет сплав, соответствующий вашим потребностям. алюминиевая коробчатая ферма Требования к нагрузке.

Как убедиться в том, что коробчатая ферма безопасна для выдерживания нагрузок от воздушных линий?

Вы проверяете наличие сертификата TUV и соответствие стандарту ANSI E1.2-2021. Также применяется коэффициент запаса прочности 5:1 для статических нагрузок. Динамические нагрузки Применение коробчатых ферм Необходима дополнительная маржа в 25–50%.

Можно ли использовать одну и ту же коробчатую ферменную систему как для сцен, так и для выставок?

Да. Та же рама поддерживает коробчатая ферма для сцены Конструкции и выставочные стенды. Вы можете переконфигурировать секции между мероприятиями без сварки или изготовления деталей на заказ.
