Как выбрать подходящую алюминиевую ферменную систему для вашего мероприятия?

Выбор подходящей алюминиевой фермы зависит от области применения, общей нагрузки и условий эксплуатации. Это руководство содержит пошаговые инструкции, начиная с определения назначения и заканчивая проверкой сертификатов безопасности. Профессионалы и любители могут использовать один и тот же контрольный список. Избегайте избыточных затрат, недостаточного строительства или компромиссов в вопросах безопасности. Надежные производители публикуют таблицы нагрузок и диаграммы пролетов. Это упрощает выбор правильной системы алюминиевых ферм.

Основные выводы

• Определите потребности вашего мероприятия и рассчитайте общую нагрузку с запасом прочности, чтобы избежать небезопасных или завышенных затрат на монтаж.

• Для достижения оптимальной производительности подберите характеристики фермы, такие как материал, тип и размер, в соответствии с пролетом и условиями окружающей среды.

• Всегда проверяйте сертификаты безопасности и консультируйтесь с экспертами, чтобы обеспечить безопасную и надежную работу ферменной системы.

Оцените потребности и нагрузку, чтобы выбрать подходящую систему алюминиевых ферм.

Применение, нагрузка и условия окружающей среды — три основных фактора, определяющих любое решение по выбору фермы. Игнорирование этого аспекта является наиболее распространенной причиной небезопасных или завышенных по цене конструкций. Необходимо сначала определить область применения, а затем рассчитать нагрузку с учетом запаса прочности.

Определите приложение

Конфигурация ферменной конструкции определяется назначением вашего мероприятия. Типичные варианты применения включают сценические навесы, осветительные установки, опоры для светодиодных экранов, выставочные стенды и входные арки. Каждое назначение требует разного подхода к конструкции. Осветительная установка требует множества точек крепления, в то время как опора для светодиодного экрана нуждается в плоской, устойчивой поверхности.

Учитывайте оборудование, которое вы будете устанавливать, продолжительность мероприятия и ваши потребности в мобильности. Для однодневного выставочного стенда может быть важна быстрая сборка, в то время как для недельного фестиваля необходима прочность. Алюминиевые фермы подходят для этих разнообразных задач, поскольку они легкие, удобны в обращении и устойчивы к коррозии в условиях открытого воздуха или повышенной влажности. Стальные фермы обеспечивают большую несущую способность для стационарных установок, но они тяжелее и сложнее в транспортировке.

Рассчитайте нагрузку и запас прочности.

Расчет нагрузки начинается с простой инвентаризации. Сложите вес каждого светильника, кабеля и элемента такелажа. Для освещения возьмите номинальную мощность из технических характеристик. Сначала просуммируйте по зонам: сценический заливающий свет, акцентная подсветка и декоративные гирлянды. Переведите ватты в амперы, используя напряжение питания, затем сравните с номиналом вашего автоматического выключателя. Основная формула: амперы равны ваттам, деленным на вольты. Лампа мощностью 60 Вт в цепи 120 В потребляет 0,5 ампер. Десять таких светильников на одном участке цепи потребляют в общей сложности 5 ампер.

Различайте статические и динамические нагрузки. К статическим нагрузкам относятся вес конструкции и стационарное оборудование. Динамические нагрузки возникают из-за ветра, движения и действий исполнителей. Человек, совершающий прыжок, может создавать силу, в два-четыре раза превышающую его собственный вес. Для статических нагрузок применяйте коэффициент запаса прочности 5:1 или 8:1. Для динамических нагрузок добавьте дополнительный запас в 25-50%. Всегда используйте таблицы нагрузок производителя, а не расчеты. В этих таблицах указаны номинальные нагрузки для ферм с 2, 3 и 4 поясами, при этом несущая способность увеличивается от 2 до 4 поясов. При выборе подходящей алюминиевой ферменной системы сопоставьте эти номинальные нагрузки с расчетной нагрузкой.

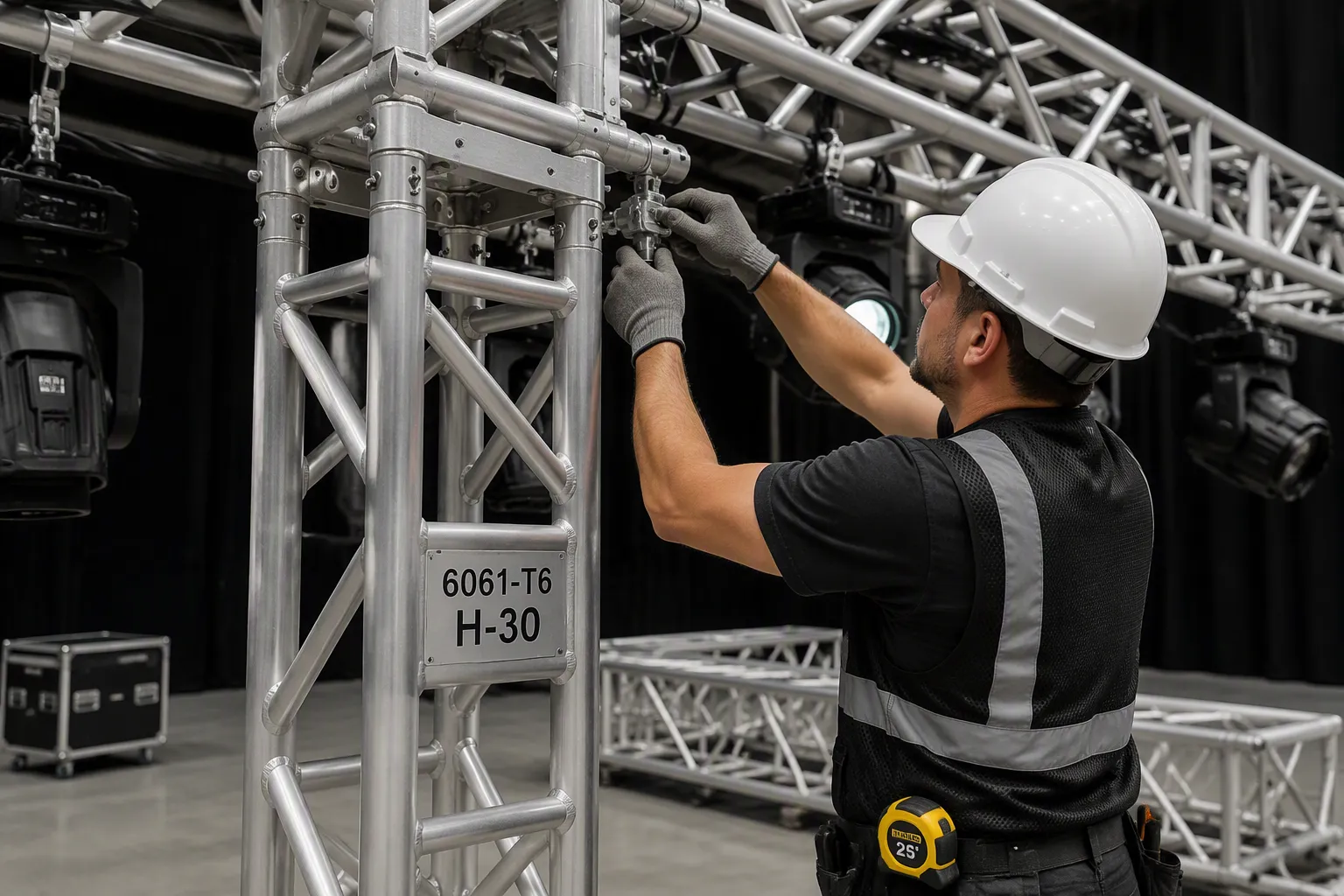

Подберите характеристики ферм в соответствии с вашим мероприятием.

Необходимо сбалансировать грузоподъемность, сценарий применения и эффективность эксплуатации. Высота и ширина установки влияют как на размер фермы, так и на тип соединения. Более высокая буровая установка требует более широкого основания и более прочных соединений.

Выберите материал и тип фермы.

Алюминий превосходит сталь в условиях проведения мероприятий благодаря лучшему соотношению прочности и веса. Марка 6061-T6 является отраслевым стандартом для ферм, используемых в мероприятиях. Ее плотность составляет 2,70 г/см³, в то время как плотность стали близка к 7850 кг/м³. Эта разница значительно упрощает транспортировку и монтаж алюминия. Предел текучести 6061-T6 достигает примерно 240 МПа. Сталь несет большую нагрузку на один элемент, но алюминий снижает общий вес системы. Меньший вес сокращает транспортные расходы, трудозатраты на монтаж и требования к опорам. Алюминий также хорошо противостоит коррозии, что подходит для использования на открытом воздухе и во влажных условиях.

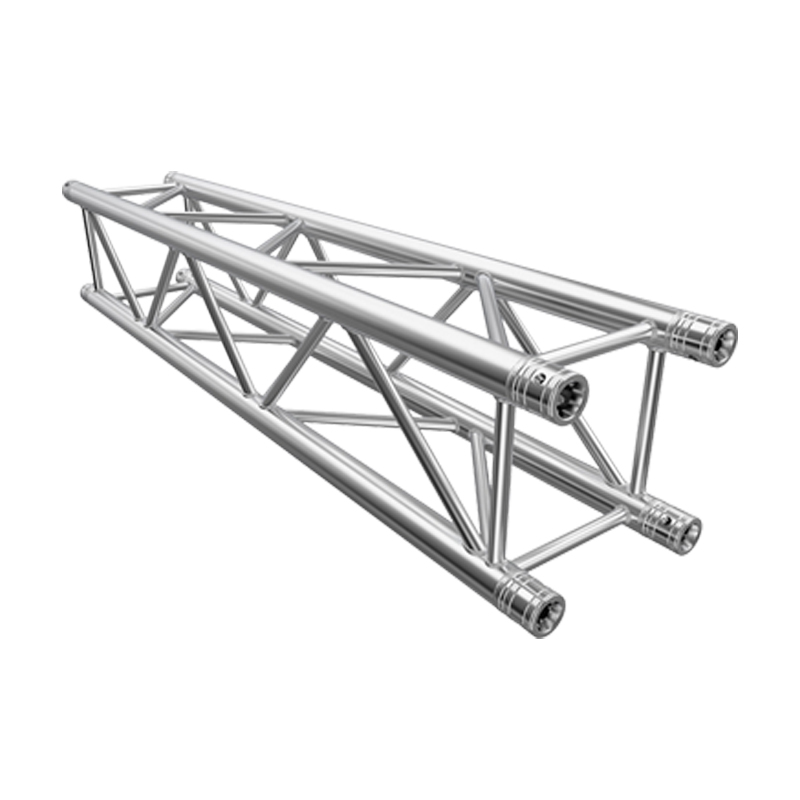

Выберите тип фермы в соответствии с вашими потребностями. Лестничная ферма имеет два пояса и подходит для коротких пролетов или легких потолочных конструкций. Треугольная ферма обеспечивает хорошую прочность при малом весе для небольших конструкций и изогнутых элементов. Коробчатая ферма использует четыре пояса и подходит для проектов средней и высокой сложности, таких как сценическое освещение, светодиодные стены и потолочные решетки. Легкий алюминий с защелкивающимися конструкциями значительно ускоряет монтаж.

Подберите размер в соответствии с длиной пролета.

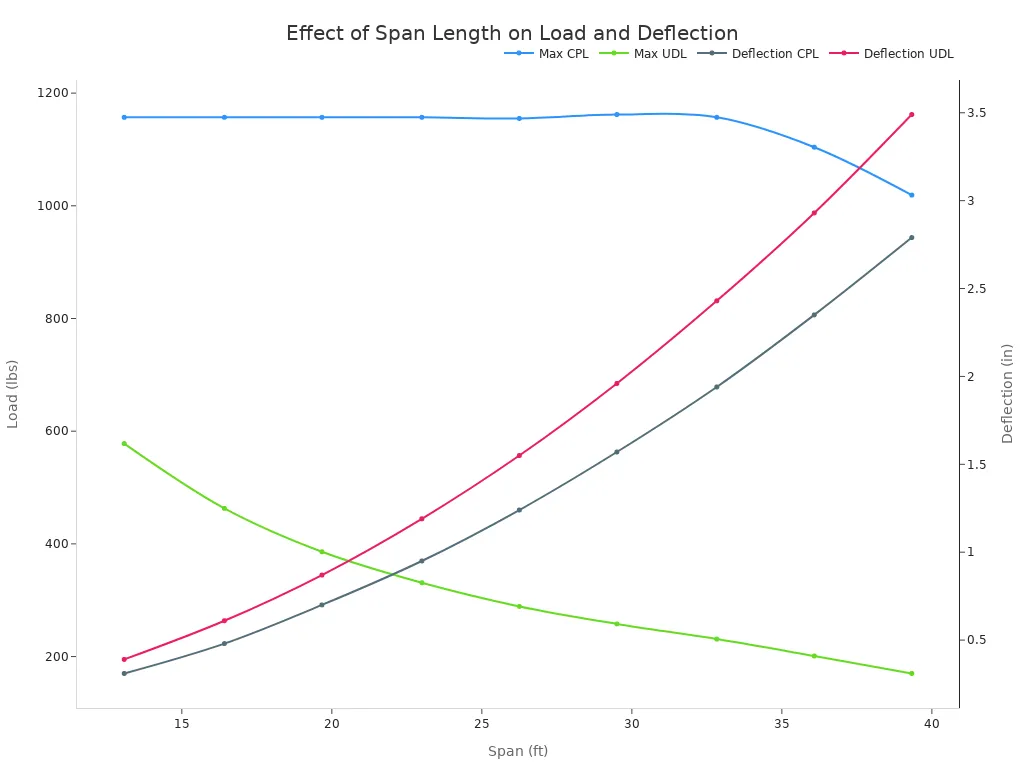

Сравните максимальную длину пролета без опор с вашей схемой. Несущая способность снижается с увеличением длины пролета. Всегда сверяйтесь с таблицами нагрузок производителя для ферм конкретного размера.

Способы соединения также имеют значение. Системы быстрого соединения с помощью штифтов собираются очень быстро и подходят для концертов и гастролей. Болтовые соединения устанавливаются медленнее, но обеспечивают очень высокую жесткость для тяжелых крыш и больших пролетов. Соединения с пластинчатыми концами предназначены для постоянных конструкций. Планируйте транспортировку и хранение в соответствии с выбранным вами способом соединения. При выборе подходящей системы алюминиевых ферм вы должны сопоставить эти характеристики с вашей реальной нагрузкой и планировкой.

Оцените данные об охране окружающей среды и безопасности.

Наличие сертификатов безопасности, таких как CE и TUV, является обязательным условием при выборе производителя. Профессиональные ферменные конструкции должны соответствовать строгим стандартам безопасности, обеспечивая надежность и долговечность. Безопасность использования системы определяется как условиями окружающей среды, так и документацией.

Использование в помещении и на открытом воздухе

В помещениях воздействие ветра и непогоды менее интенсивно. Однако по-прежнему необходимо учитывать ограничения по высоте потолка и точки крепления. Для наружных установок требуются расчеты ветровой нагрузки, планы крепления и использование атмосферостойких покрытий. Выравнивание грунта становится критически важным на открытом воздухе, и необходимо оценить наличие больших зон скопления зрителей. Эти специфические проблемы не относятся к внутренним установкам.

Для стационарных сооружений требуются иные сертификаты и графики проверок, чем для временных построек. Всегда проверяйте допустимые нагрузки и никогда не превышайте их, даже во время кратковременных мероприятий.

Проверка сертификатов

Запросите у производителя протоколы испытаний на нагрузку, инженерные сертификаты и документы, подтверждающие соответствие местным нормативным требованиям. Авторитетные производители предоставляют эти документы для демонстрации структурной целостности. Алюминий 6061-T6 широко используется в ферменных системах для мероприятий благодаря оптимальному сочетанию прочности, веса и простоты монтажа. Всегда консультируйтесь со специалистом-конструктором или производителем для получения проектной поддержки. В случае сомнений выбирайте более прочную ферму, а не более дешевую.

1. Определите назначение своего приложения.

2. Рассчитайте нагрузку с учетом запаса прочности.

3. Выберите материал и тип фермы.

4. Подберите размер в соответствии с размером помещения.

5. Спланируйте логистику.

6. Ознакомьтесь с данными по безопасности.

Универсальной фермы, подходящей для любого случая, не существует. Выбор правильной фермы зависит от конкретных требований вашего проекта к безопасности и эксплуатационным характеристикам. Используйте таблицы нагрузок производителя. Проконсультируйтесь с экспертами. Приоритет отдавайте безопасности, а не стоимости. Этот процесс поможет вам выбрать подходящую алюминиевую ферменную систему.

Часто задаваемые вопросы

Какая алюминиевая ферма лучше всего подходит для мероприятий?

Он лучшие алюминиевые фермы для мероприятий Соответствует вашей нагрузке, пролету и условиям окружающей среды. Коробчатая ферма подходит для тяжелых грузовых автомобилей. Лестничная ферма подходит для легких пролетов. Всегда сначала проверяйте таблицы нагрузок производителя.

Как выбрать алюминиевую ферму для использования на открытом воздухе?

Необходимо предусмотреть ветровые нагрузки, анкеровку и выравнивание грунта. Выбирайте коррозионностойкие марки алюминия, например, 6061-T6. Перед покупкой проверьте протоколы испытаний на нагрузку и инженерные сертификаты.

Можно ли использовать внутренние фермы на открытом воздухе?

Нет. Внутренние фермы могут не иметь атмосферостойкого покрытия и не соответствовать требованиям по ветровой нагрузке. Для наружных конструкций необходимы планы крепления и сертифицированные расчеты ветровой нагрузки. Перед использованием любой фермы на открытом воздухе проконсультируйтесь с производителем.
