Алюминиевая коробчатая ферма против фермы с поперечными балками: что выбрать?

Выбирать ферма с патрубком против коробчатая ферма исходя из ваших приоритетов: Алюминиевая коробчатая ферма Для больших нагрузок и максимальной устойчивости, или для быстрой сборки и более легких конструкций, с использованием соединительных элементов. Выбор зависит от соотношения грузоподъемности и скорости сборки. В этом руководстве сравниваются прочность, вес, время сборки, стоимость и области применения, чтобы вы могли сделать уверенный выбор. GF-Truss Предлагаются оба типа, что делает это сравнение практичным и непредвзятым.

Основные выводы

• Для тяжелых нагрузок и максимальной устойчивости выбирайте алюминиевые коробчатые фермы. Они надежно поддерживают осветительные приборы, экраны и аудиооборудование.

• Выбирайте фермы с пазами для быстрой сборки и портативных установок. Это экономит время при погрузке и разгрузке на временных мероприятиях.

• Всегда проверяйте сертифицированные показатели несущей способности вашего пролета. Подбирайте тип фермы в соответствии с уровнем квалификации вашей бригады и общим бюджетом.

Что такое алюминиевая коробчатая ферма?

Расчетная и несущая способность

Алюминиевая коробчатая ферма — это сварная конструкция с квадратным профилем, предназначенная для такелажа и сценических установок. Её четырёххордовая конструкция распределяет вес по нескольким трубам, что обеспечивает исключительную прочность и устойчивость. Квадратный профиль также обеспечивает поддержку в разных направлениях, что делает её хорошо подходящей для тяжёлых нагрузок, таких как системы освещения, светодиодные экраны, аудиооборудование и крупноформатные дисплеи.

Производители обычно изготавливают эти фермы из алюминиевых сплавов 6061-T6 или 6082-T6. Стандартная коробчатая ферма размером 500x500 мм использует 50 основных труб диаметром 3 мм и 30 раскосных труб диаметром 2 мм. Доступные длины включают сегменты 0,5 м, 1 м, 2 м, 3 м и 4 м. Для конкретной конфигурации пролета и опор всегда следует сверяться с сертифицированными таблицами нагрузок. Никогда не следует предполагать несущую способность.

Здесь действует одно важное правило: расчеты нагрузки предполагают равномерное распределение нагрузки на обе нижние трубы. Если нагружать только одну трубу отдельно, общие несущие характеристики могут снизиться.

Плюсы и минусы

Алюминиевые коробчатые фермы обладают ключевым преимуществом перед стальными: предсказуемым прогибом. Они дают видимое предупреждение перед достижением предела прочности. Стальные фермы, напротив, могут внезапно разрушиться. Материал также легкий, что делает транспортировку эффективной. Девять брусков коробчатой ​​фермы длиной 3 м и диаметром 500 мм помещаются в 3-тонный грузовик. Для сравнения, 200 м стандартной 3-метровой треугольной фермы помещаются в тот же грузовик.

К недостаткам коробчатых ферм можно отнести более высокую стоимость по сравнению с базовыми треугольными вариантами. Кроме того, каждый сегмент весит больше, чем у альтернативных конструкций с соединительными элементами. Компания GF-Truss предлагает алюминиевые коробчатые фермы с высокой несущей способностью для сложных строительных проектов.

Что такое ферма с распорками?

Проектирование и сборка

Конические фермы, также называемые фермами с соединительными муфтами, используют соединения с вилкообразными концами, закрепленные штифтами. Система основана на двухстороннем коническом соединителе. Каждый конец соединителя входит в ответную часть на конце секции фермы. Затем две части соединяются штифтом. R-образный зажим предотвращает ослабление штифта. Во время сборки штифт забивается на место с помощью молотка для ферм. Извлечение штифта разъединяет секции. Эта система быстрой фиксации обеспечивает быструю сборку и разборку. Организаторы мероприятий предпочитают конические фермы, когда скорость имеет значение.

Производители изготавливают торцы вилок из высокопрочных алюминиевых сплавов. К распространенным материалам относятся алюминий 6005A-T6 и EN AW-6061 T6. Эти сплавы обеспечивают баланс между прочностью и малым весом. Сравните это с болтовыми фермами, также называемыми фермами с пластинчатым креплением. В болтовых фермах используются болтовые соединения. Эти соединения снижают вероятность неправильной сборки. Менее опытные бригады считают болтовые фермы более удобными. Однако сборка ферм с помощью штифтов занимает гораздо меньше времени. Вы быстрее завершаете установку и демонтаж.

Плюсы и минусы

Ферменные конструкции с центрирующими балками обеспечивают очевидные преимущества для временных сооружений. Вы экономите время при погрузке и разгрузке. Легкая конструкция упрощает обращение с конструкциями. Снижаются транспортные и складские расходы. Эти преимущества делают ферменные конструкции с центрирующими балками популярными среди компаний по прокату оборудования и организаторов мероприятий.

Система имеет важные ограничения. Конические соединения допускают больше ошибок при сборке, чем болтовые системы. Неопытный работник может не полностью установить соединитель. Он может забыть установить R-образный зажим. Надлежащее обучение снижает эти риски. Также необходимо убедиться, что материал вилочного конца соответствует вашим требованиям к нагрузке. Алюминиевая ферма с цапфами хорошо подходит для стандартных систем освещения и демонстрации. Для тяжелых такелажных работ уточните все показатели грузоподъемности у вашего поставщика. Компания GF-Truss поможет вам выбрать правильную конфигурацию для вашего конкретного применения.

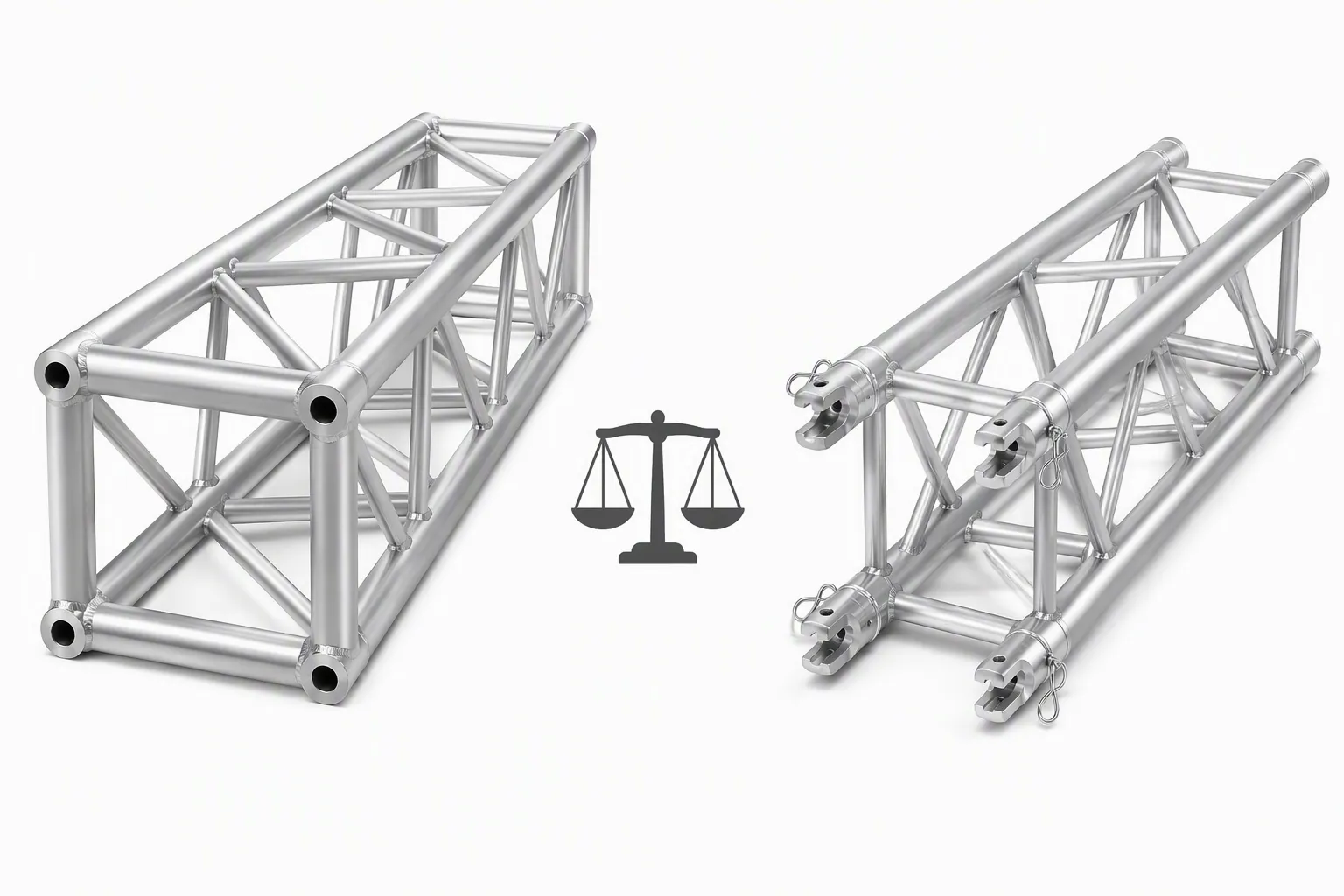

Сравнение алюминиевых коробчатых ферм и ферм с поперечными балками

Прочность, вес и время сборки.

Этот сравнение алюминиевых коробчатых ферм Начинается все с прочности. Коробчатые фермы выигрывают по несущей способности. Их четыреххордовый квадратный профиль распределяет вес по нескольким трубам. Фермы со штыревыми соединениями хорошо справляются с более легкими конструкциями. Сцена размером 10 м x 8 м, несущая 250 кг осветительного оборудования, идеально работает с 12-дюймовой алюминиевой коробчатой ​​фермой, использующей штыревые соединения, рассчитанные на 300 кг. Такая конструкция обеспечивает запас прочности без перерасхода средств.

Фермы с центробежным соединением выигрывают за счет меньшего веса. Для соединений с помощью вилочных фиксаторов требуется меньше материала, чем для сварных коробчатых профилей. Вы перемещаете каждый сегмент быстрее и загружаете грузовики с меньшими усилиями. Время сборки также выгодно при использовании ферм с центробежным соединением. Штифты и R-образные зажимы фиксируют секции за считанные секунды. Коробчатые фермы часто требуют больше погрузочно-разгрузочных работ из-за своих габаритов. Ваша бригада завершит сборку фермы с центробежным соединением за гораздо меньшее время.

Стоимость и распространенные области применения

Стоимость зависит от объема заказа. Для фермы с опорными шпинделями (модель TC220, бренд TFR, провинция Гуандун, Китай) с сертификатом TUV действует ступенчатая ценовая политика:

Премиальная система алюминиевых коробчатых ферм имеет ориентировочную цену FOB от 39,00 до 119,00 долларов США за метр при минимальном заказе в один метр. В этом изделии используются алюминиевые профили 6061-T6 или 6082-T6, и оно подходит для средних по размеру сцен и декораций для мероприятий как внутри, так и снаружи помещений. Обратите внимание на совпадение. Коробчатые фермы не всегда являются самым дорогим вариантом. Объем производства, марка сплава и сертификация влияют на конечную цену.

Области применения четко различают эти два типа. Для концертов, тяжелых сценических конструкций и стационарных инсталляций предпочтительны коробчатые фермы. Для выставок, мероприятий на открытом воздухе и прокатных парков предпочтительны фермы с центрирующим креплением. Ни болтовые, ни центрирующие фермы не являются универсально лучшими. Идеальный выбор зависит от конкретного применения. Для гастрольного концерта необходима несущая способность. Для выставки выходного дня нужна скорость. GF-Truss предлагает оба типа соединений, поэтому вы можете подобрать ферму под конкретные задачи, вместо того чтобы пытаться использовать один тип для каждого сценария.

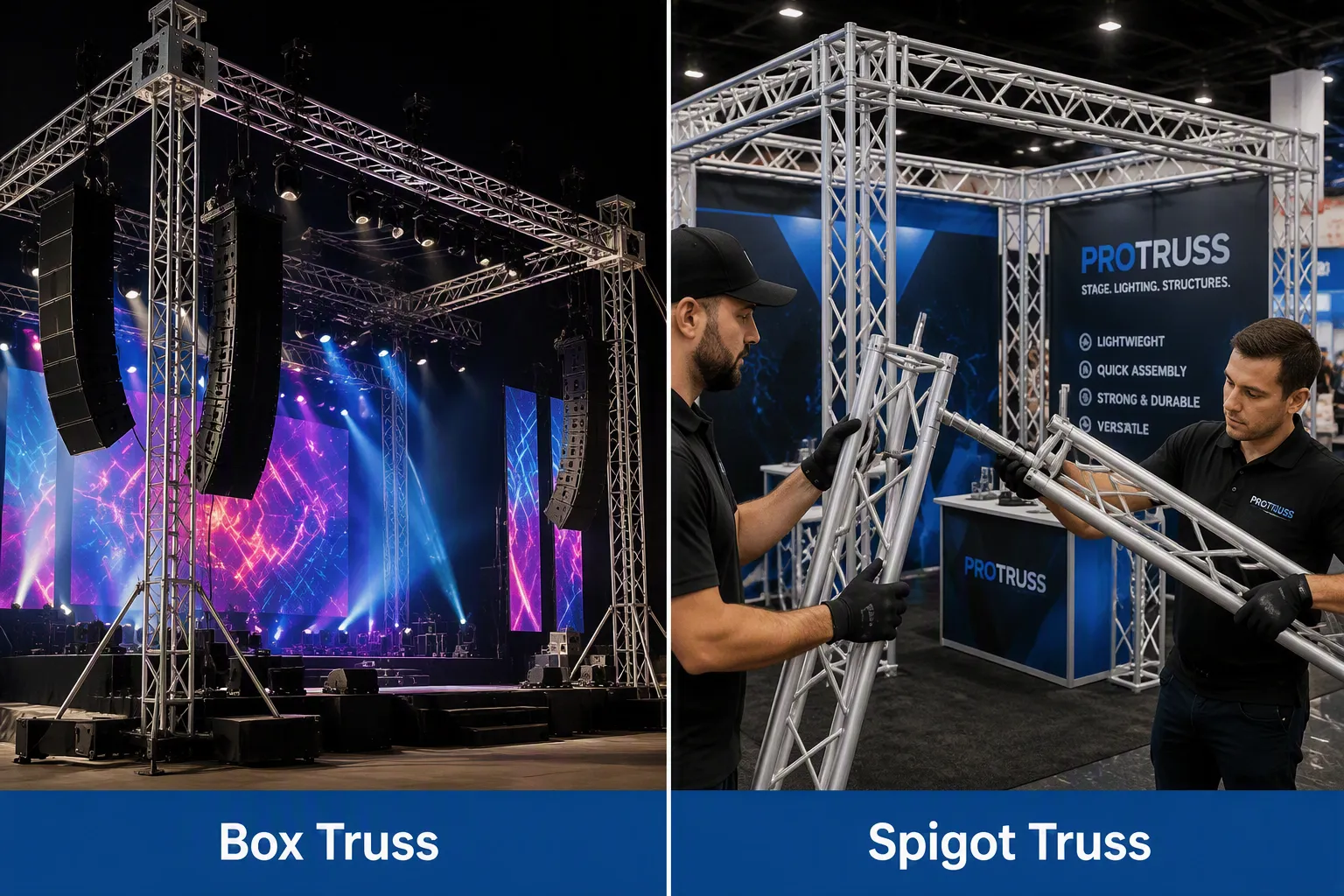

Какая ферма подойдет для вашего мероприятия?

Концерты и сложные сценические конструкции

Для концертов требуется максимальная несущая способность и исключительная устойчивость. Алюминиевая коробчатая ферма здесь просто незаменима. Ее четыреххордовый квадратный профиль распределяет вес между несколькими трубами, поэтому вы можете без опасений подвешивать тяжелые световые установки, светодиодные стены и аудиосистемы. Квадратная форма также обеспечивает разнонаправленную поддержку, что сохраняет устойчивость конструкции при динамических нагрузках.

На музыкальных фестивалях под открытым небом действует та же логика. В правилах техники безопасности при монтаже рекомендуется использовать фермы, рассчитанные на большие нагрузки и длинные пролеты. Конические фермы обеспечивают простую сборку и дополнительную безопасность при работе с тяжелыми грузами. Фермы с пазами используют толстые жесткие алюминиевые трубы и подходят для работы с очень большими нагрузками. Фермы, предварительно собранные, обеспечивают огромную жесткость для больших пролетов и массивных опор для крыши или земли. Фермы с пластинами хорошо подходят для подвесных звуковых систем и общего назначения. Гастрольные фермы позволяют размещать осветительные приборы и различное оборудование с минимальным весом.

Вам следует подобрать ферму в соответствии с вашим конкретным профилем нагрузки. Для гастрольного концерта с большой кровельной системой необходимы предварительно смонтированные или скрепленные шпинделями фермы. Для небольшой сцены с умеренным освещением можно использовать конические или пластинчатые фермы. Всегда проверяйте сертифицированные таблицы нагрузок для вашей конфигурации пролета и опор.

Торговые выставки и мероприятия на открытом воздухе

На выставках и мероприятиях на открытом воздухе скорость и мобильность имеют первостепенное значение. Ферменная конструкция Spigot лучше всего подходит для таких условий. Система соединения «штифт-гнездо» позволяет вашей бригаде собирать и разбирать секции за считанные секунды. Вы экономите часы на погрузке и демонтаже. Легкая конструкция также упрощает транспортировку и хранение.

Организаторы мероприятий обычно учитывают требования к такелажу, расчеты нагрузок и сроки сборки при выборе типа соединения. Секции коробчатых ферм сочетают в себе прочность и приемлемый вес, выдерживая значительные нагрузки от оборудования и оставаясь практичными для монтажных бригад, не использующих тяжелую технику. Они надежно соединяются болтами, обеспечивая структурную целостность и соответствуя профессиональным требованиям к несущей способности. Фермы с центрирующими болтами позволяют ускорить сборку для проектов, где скорость монтажа важнее максимальной несущей способности болтовых систем.

Для выставочных стендов коробчатые фермы подходят для крупномасштабных экспозиций, но оказываются менее практичными для небольших стендов. Фермы с креплением на болтах быстро собираются, но могут обеспечивать меньшую устойчивость, чем системы с болтовым соединением. Небольшие фермы с квадратным болтовым креплением обеспечивают баланс между мобильностью, прочностью и простотой использования. Они обеспечивают надежную, не шатающуюся конструкцию.

Для обеспечения безопасности и эффективности всегда необходимо проверять допустимую нагрузку, пролет и тип соединения. Для уличной сцены размером 10 м x 8 м, несущей 250 кг осветительного оборудования, хорошо подходит алюминиевая коробчатая ферма диаметром 12 дюймов с использованием штыревых соединений, рассчитанных на 300 кг. Такая конструкция обеспечивает запас прочности без перерасхода средств. Никогда не предполагайте несущую способность. Для каждой конструкции сверяйтесь с сертифицированными таблицами нагрузок.

Ключевые факторы, которые следует учесть перед покупкой.

Длина пролета и бюджет

Длина пролета напрямую влияет на выбор фермы. Большие пролеты требуют большей несущей способности и жесткости конструкции. Коробчатая ферма хорошо справляется с этими требованиями, поскольку ее четыреххордовая конструкция распределяет вес между несколькими трубами. Ступичная ферма лучше всего подходит для коротких пролетов и легких конструкций. Вы экономите деньги, подбирая ферму под фактический пролет, а не изготавливая ее с запасом.

Бюджет также играет роль. Алюминиевые фермы стоят дороже на начальном этапе, но вы получаете облегченную конструкцию и более качественную отделку. Стальные фермы предлагают экономичную альтернативу с долговечными характеристиками. В общий бюджет проекта необходимо включить транспортные расходы, оплату труда и время сборки. Более дешевая ферма, установка которой занимает больше времени, может в итоге обойтись дороже.

Навыки и поддержка экипажа

Уровень опыта вашей бригады имеет значение. Опытные бригады быстро собирают фермы с пазами, поскольку штифты и R-образные зажимы фиксируют секции за считанные секунды. Менее опытные рабочие могут испытывать трудности с правильной установкой муфт. Болтовые фермы уменьшают количество ошибок при сборке, поскольку болтовые соединения оставляют мало места для ошибок. Выбирайте фермы с пазами, если ваша команда хорошо знакома с системой. Выбирайте болтовые фермы, если вам необходимы дополнительные запасы безопасности для начинающих рабочих.

Компания GF-Truss поможет вам в процессе выбора. Она поставляет оба типа соединений и может порекомендовать подходящую ферму для вашего проекта. Поделитесь с их командой информацией о пролете, нагрузке и сроках выполнения. Они помогут вам найти баланс между прочностью, скоростью и стоимостью.

Перед покупкой убедитесь в трех вещах: сертифицированных показателях несущей способности вашего пролета, типе соединения, с которым может работать ваша бригада, и общем бюджете, включая оплату труда. Эти проверки предотвратят дорогостоящие ошибки и обеспечат безопасность строительства.

Выберите алюминиевые коробчатые фермы для обеспечения долговечности и устойчивости к большим нагрузкам. Выберите фермы с поперечными балками для мобильности и быстрой установки. Подберите ферму в соответствии с нагрузкой, сроками и квалификацией бригады. Затем свяжитесь с компанией GF-Truss для получения рекомендаций по вашему следующему проекту.

Часто задаваемые вопросы

Можно ли сочетать коробчатые фермы и фермы с соединительными элементами в одной конструкции?

Нет. Смешивание типов соединений создает слабые места и небезопасные стыки. Используйте одну систему на протяжении всего строительства. Компания GF-Truss может проконсультировать вас по поводу правильного выбора для всей вашей конструкции.

Как проверить допустимую нагрузку на ферму?

Запросите у производителя сертифицированную таблицу несущей способности. Проверьте номинальную мощность для вашего пролета и расстояния между опорами. Никогда не полагайтесь на общие заявления о несущей способности без документации.

Какой тип ферм прослужит дольше?

Оба варианта прослужат долгие годы при надлежащем уходе. Алюминий хорошо противостоит коррозии. Регулярно проверяйте концы вилки и штифты на износ. Немедленно заменяйте поврежденные соединители.
