Руководство по выбору ферм для мероприятий: как выбрать ферму для концертов, выставок и мероприятий на открытом воздухе

В этом руководстве рассматриваются три распространенных варианта применения... ферменная система сценыКонцерты, выставки и мероприятия на открытом воздухе. Для каждого из них мы объясняем, как выбрать ферму для мероприятий, сравнивая требования к нагрузке, конфигурацию, совместимость, условия установки и срок службы.

Что на самом деле делает ферменная конструкция?

An ферменная система для сцены мероприятия Это модульный металлический каркас, который надежно поддерживает производственное оборудование над сценой или вокруг нее. На практике он удерживает осветительные приборы, колонки, светодиодные экраны, баннеры и декорации; передает их общий вес на башни, опоры или специально спроектированные точки крепления; и создает конструкции, начиная от осветительных решеток и сценических крыш до выставочных стендов и входных арок. Поскольку все находится на высоте, пол остается свободным, а обзор для зрителей — беспрепятственным.

Большинство ферма мероприятия изготовлен изалюминиевый сплав Сплавы 6082-T6 или 6061-T6. Оба хорошо подходят для стандартных мероприятий. Более важными факторами являются толщина стенки трубы, конструкция сварного шва, размер поперечного сечения и геометрия соединителя. анатомия алюминиевой сценической фермы В руководстве объясняется, как эти компоненты взаимодействуют друг с другом.

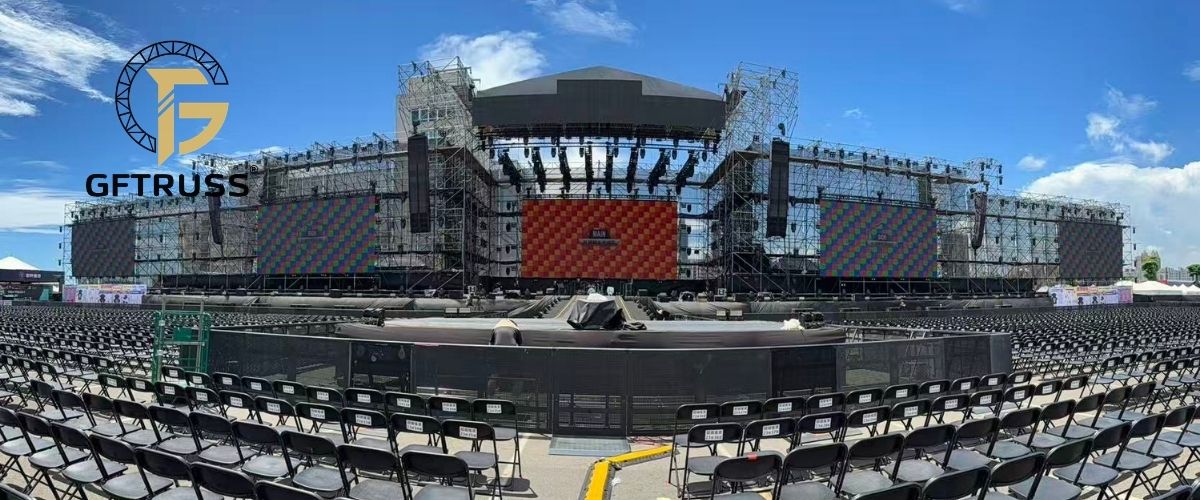

Концертная ферма: высокая грузоподъемность и быстрая сборка.

Организация концертов предъявляет самые высокие требования к фермам. Типичная гастрольная установка нагружает основную ферму комбинацией подвижных прожекторов, линейных массивов и светодиодных панелей. Обычно одна секция основной фермы выдерживает от 800 кг до более чем 1500 кг подвешенного оборудования.

Сечение фермы необходимо выбирать в соответствии с полной конфигурацией. Наше руководство по... выбор правильного размера осветительной фермы В документе объясняются практические различия между распространенными размерами ферм. Рассматриваются такие изделия, как... ферма коробчатого сечения 520x520 мм, и Прямоугольная ферма 520x760 ммОбычно их рассматривают для более крупных сооружений. Использование профиля сечением 200 мм в этом случае является конструктивным несоответствием, от применения которого большинство опытных организаторов откажутся.

Фермы для крупных сооружений для проведения мероприятий

Эти более крупные ферменные конструкции предназначены для концертных сцен, опор светодиодных экранов, кровельных конструкций и других сложных конфигураций для мероприятий. Свяжитесь с нашей командой, указав размеры вашего проекта, расположение опор, вес оборудования и условия установки. Мы рассмотрим информацию о вашем проекте и поможем подобрать подходящий вариант ферменной конструкции для вашей полной конфигурации.

Читать далее

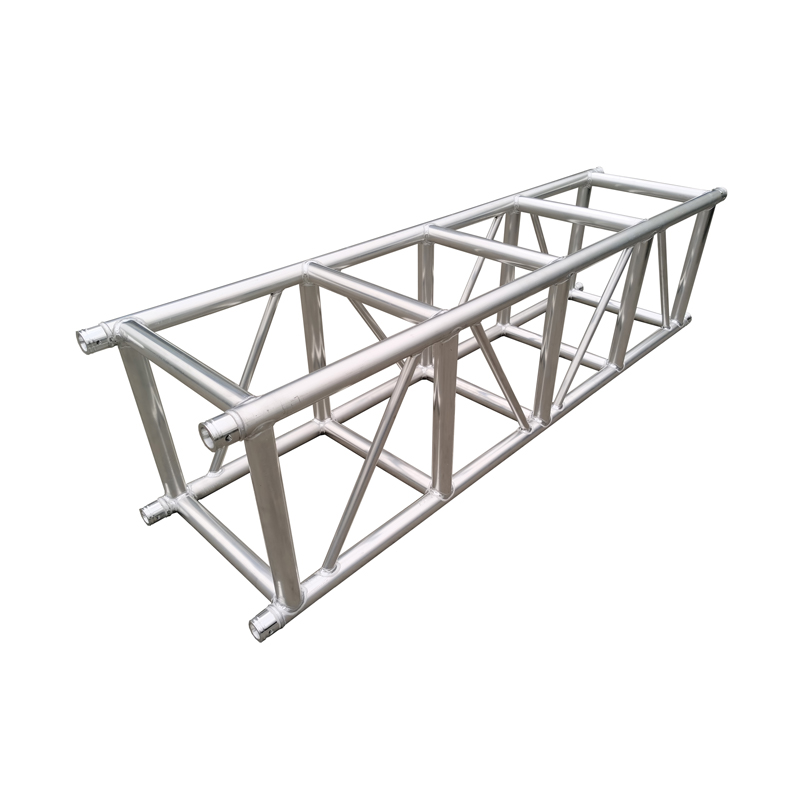

520×520 мм

Ферма с патрубком

Читать далее

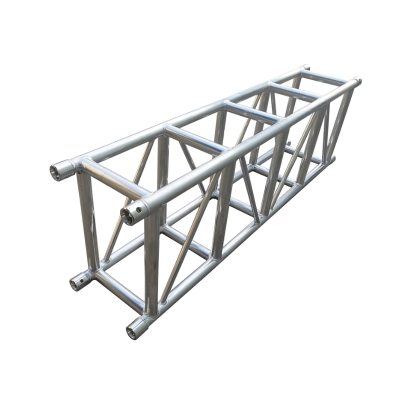

520×760 мм

Ферма с патрубком

Читать далее

Для гастрольных концертов крайне важно эффективное и многоразовое оборудование. Ферменные системы должны выдерживать частую сборку, транспортировку и демонтаж без потери структурной целостности или точности соединений. Прочные материалы, стандартизированные компоненты и заменяемые соединительные элементы могут продлить срок службы. Регулярный осмотр остается необходимым для выявления деформаций, трещин, чрезмерного износа или поврежденных соединителей перед каждой установкой.

Светодиодные видеостены могут создавать значительно большие нагрузки, чем ожидают покупатели. Например, дисплей размером 3,5 м на 2 м может весить 230 кг и более. Расположение нагрузки также имеет важное значение, поскольку сосредоточенные нагрузки влияют на изгибающий момент, поперечную силу, несущую способность соединений и прогиб фермы. Поэтому требуемый размер фермы и допустимый пролет должны определяться с использованием данных о нагрузках, предоставленных производителем. Для сложных установок или конфигураций, не охваченных непосредственно данными производителя, полный конструктивный проект должен быть проверен инженерной консультационной компанией, специализирующейся на ферменных системах и временных конструкциях для мероприятий.

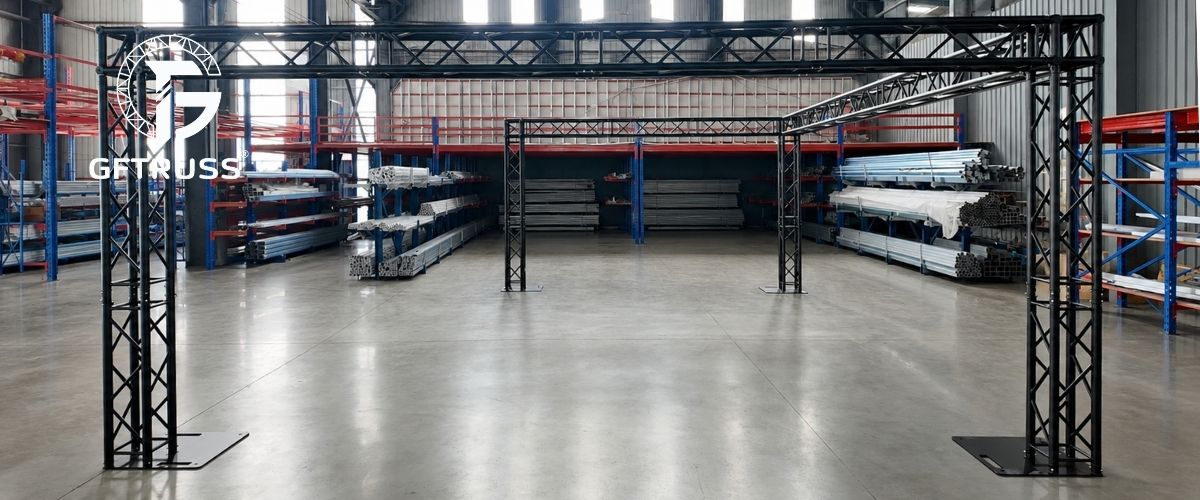

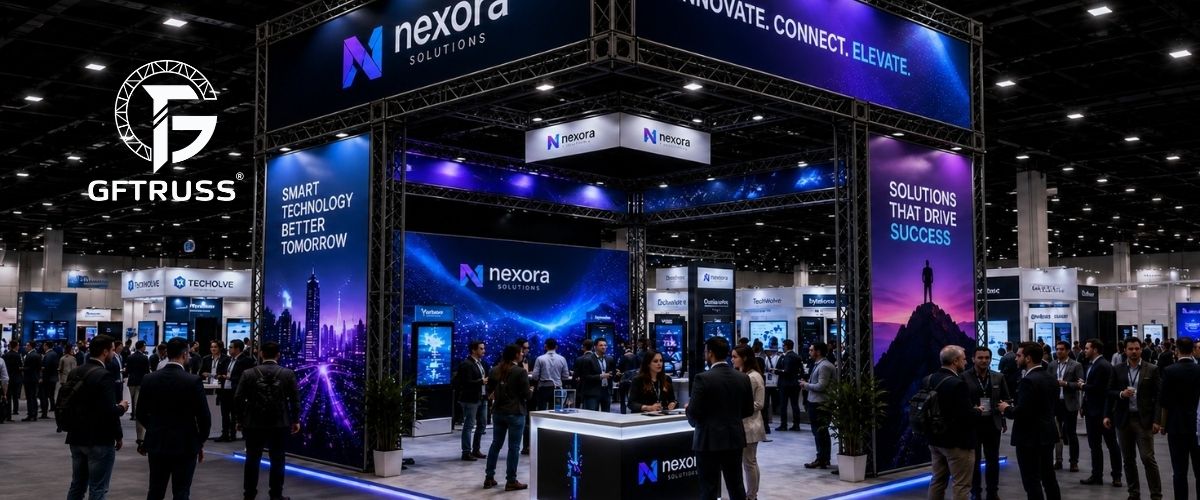

Фермы для выставочных стендов: модульность, совместимость и эффективная установка.

Требования к оборудованию на выставке практически противоположны требованиям к концертной установке. Грузы легче, но система должна эффективно перестраиваться в зависимости от размера стенда — от 3х3-метрового пространства до островного стенда 10х10 метров. Монтаж обычно выполняется небольшими группами, иногда без специализированной бригады такелажников, а это значит, что процесс сборки должен быть действительно простым.

Квадратная ферма размером 290x290 мм удовлетворяет конструктивным потребностям большинства выставочных стендов. Она достаточно легкая, чтобы ее могли перемещать два человека, и достаточно прочная, чтобы выдерживать тканевые баннеры, светодиодные ленты, прожекторы для демонстрации продукции и небольшие экраны мониторов.

Для выставочных площадок наиболее важным вопросом является система соединений и совместимость комплектующих. Модульная ферменная система, в которой каждый угловой элемент и соединительный блок поставляются одним и тем же производителем, обеспечит возможность многократного использования конструкции. Проблемы возникают, когда покупатели приобретают основные фермы у одного поставщика, а комплектующие — у другого. Допуски на соединительные элементы и наружные диаметры труб различаются у разных производителей. Когда детали не подходят друг к другу идеально, собранная конструкция распределяет нагрузку неравномерно, и нарушается визуальная юстировка.

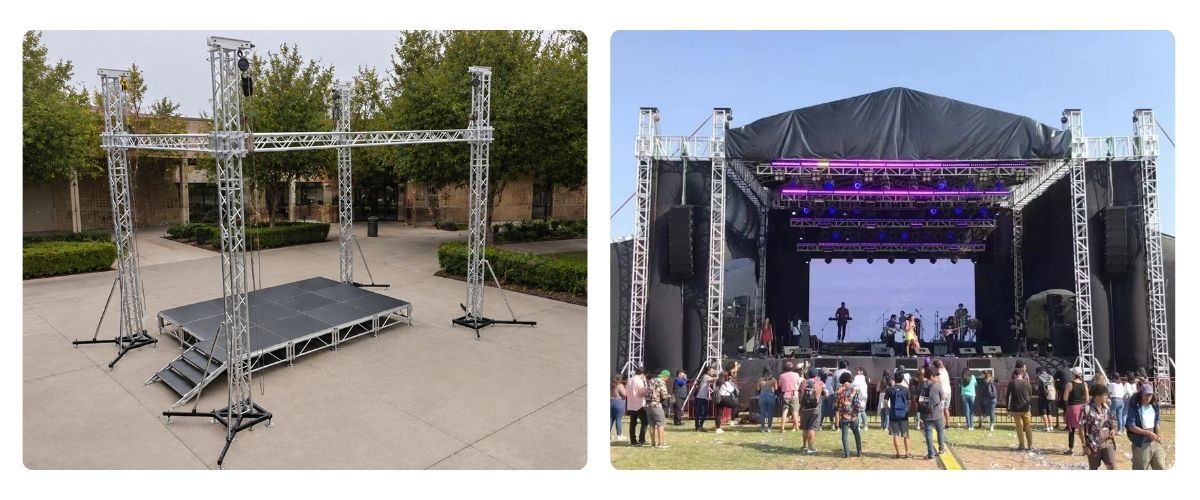

Фермы для мероприятий на открытом воздухе: учет ветра и устойчивости.

Наружные ферменные конструкции для мероприятий подвержены воздействию ветра, особенно при креплении баннеров, светодиодных экранов и брезентов. Эти элементы увеличивают ветровую нагрузку и могут повлиять на устойчивость всей конструкции.

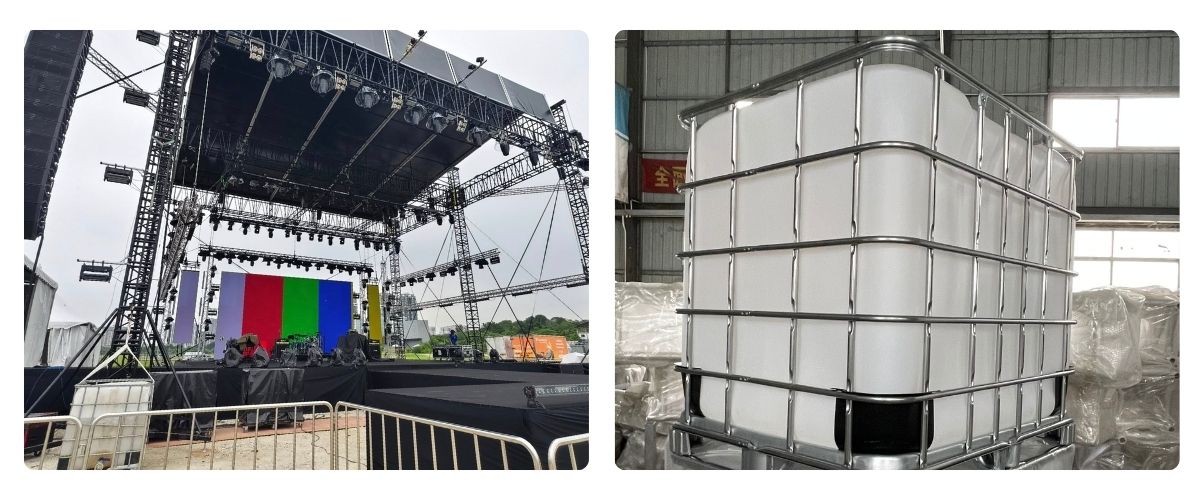

Для обеспечения устойчивости на открытом воздухе могут потребоваться аутригеры, стальные тросы, балласт, грунтовые анкеры или их комбинация. Выбор оптимального варианта зависит от конструкции в целом и фактических условий на площадке. Балластные резервуары, заполненные водой, могут быть практичным решением там, где не допускается проникновение в грунт, но необходимо проверить их требуемый вес, расположение, крепление и площадь опорной поверхности. Балласт улучшает общую устойчивость, но не увеличивает несущую способность самой фермы.

Перед установкой квалифицированный инженер-конструктор, имеющий опыт работы с временными сооружениями для мероприятий, должен оценить всю конфигурацию. Эта оценка должна включать схему ферм, поддерживаемое оборудование, прикрепленные баннеры или экраны, метод стабилизации, состояние грунта и ожидаемые погодные условия. Поставщик ферм может предоставить технические характеристики и имеющиеся данные о нагрузках, а инженер проекта должен подтвердить, подходит ли вся конструкция для предполагаемого использования на открытом воздухе.

Перед покупкой: приложение, системная совместимость и долгосрочная поддержка.

Выбор ферменной конструкции для мероприятий следует начинать с определения предполагаемого применения, а не только с внешних размеров или цены. Системы освещения для концертов, выставочные стенды, опоры для светодиодных экранов, входные конструкции и наружные установки предъявляют к ферменным системам различные требования. Перед запросом коммерческого предложения определите, как будет использоваться ферма, приблизительный пролет, схему опор, устанавливаемое оборудование, а также будет ли конструкция установлена ​​внутри или снаружи помещения.

⬤ Начните с полной настройки.

Оценка профиля фермы невозможна отдельно от конструкции, в которой он будет использоваться. Пролет, расположение опор, места приложения нагрузки, углы, опоры, соединительные блоки и подвесное оборудование — все это влияет на окончательную конфигурацию. Поставщику необходимо предоставить как можно больше информации о проекте. Это должно включать планируемые размеры, типы оборудования, приблизительный вес оборудования и условия монтажа.

⬤ Используйте компоненты в рамках совместимой системы.

Секции фермы со схожими внешними размерами не являются автоматически взаимозаменяемыми. Диаметры поясов, размеры штифтов, геометрия шарниров, допуски соединителей и схемы крепления могут различаться в зависимости от системы изделий.

Поэтому секции ферм, углы, основания, втулочные блоки, штифты и штифты должны быть из подтвержденной совместимой системы. Соединитель, физически подходящий по размеру, не обязательно обеспечивает требуемые конструктивные характеристики. Компоненты от разных производителей не следует комбинировать, если они не изготовлены в точном соответствии с проектными чертежами.

Использование единой, согласованной системы также упрощает дальнейшее расширение. Дополнительные отрезки, углы, соединители и элементы башни с большей вероятностью будут правильно выровнены, если они относятся к одной и той же серии продукции.

⬤ Подтвердите доступную информацию о продукте.

Перед оформлением заказа убедитесь, какие технические характеристики доступны для выбранной фермы. К соответствующей информации могут относиться номер модели, поперечное сечение, габаритные размеры, размеры труб, тип алюминиевого сплава, вес изделия, тип соединения, качество обработки поверхности и рекомендуемые крепежные элементы.

⬤ Рассмотрите возможность длительного использования.

Возможность повторного использования ферменной системы зависит от постоянной доступности совместимых деталей. Уточните, будут ли по-прежнему доступны сменные штифты, штифты, R-образные зажимы, уголки, основания и другие аксессуары. Не следует использовать универсальные соединительные элементы в качестве замены только потому, что они кажутся подходящими.

Перед покупкой следует также учитывать условия хранения, транспортировки и осмотра. Многократное использование может привести к вмятинам, деформации, износу разъемов или повреждению сварных швов. Рекомендуется регулярно проверять компоненты и прекращать использование поврежденных участков.

Нужна помощь в планировании конфигурации фермы для вашего мероприятия?

Сообщите компании GF-Truss предполагаемое применение, габаритные размеры, схему крепления, приблизительный вес оборудования и условия установки. Наша команда изучит предоставленную информацию, определит подходящие варианты продукции и подготовит коммерческое предложение для вашего проекта.

Обсудите ваши требования к ферме.

Часто задаваемые вопросы

В: Какую информацию мне следует предоставить, прежде чем запрашивать расценки на фермы?

А: Пожалуйста, укажите предполагаемое применение, габаритные размеры конструкции, схему опор, приблизительный вес оборудования и условия установки. Эта информация поможет нам подобрать подходящую алюминиевую ферменную конструкцию.

В: Всегда ли ферма большего размера обладает большей несущей способностью?

А: Не обязательно. Внешнее поперечное сечение — это лишь одна часть конструкции фермы. Размеры труб, расположение распорок, состояние сплава, конструкция сварных швов, система соединений, пролет и распределение нагрузки — все это влияет на несущую способность. Надежнее оценивать каждый продукт на основе конкретной модели и конфигурации, а не предполагать, что больший размер означает большую прочность.

В: Как следует проверять фермы для мероприятий?

А: Надлежащее техническое обслуживание ферм включает в себя осмотры до установки и после демонтажа. Каждый осмотр должен охватывать общую прямолинейность, основные пояса, распорки, сварные швы, штифты, шарниры и зажимы, с вниманием к вмятинам, трещинам, скручиванию, коррозии и чрезмерному износу.

В: Как долго служат алюминиевые фермы для мероприятий?

А: Алюминиевые фермы не имеют фиксированного срока службы. Их состояние зависит от истории нагрузок, погрузки, разгрузки, транспортировки, хранения, условий окружающей среды и качества контроля. Регулярное использование само по себе не определяет, когда следует вывести секцию из эксплуатации. Компоненты с трещинами, деформациями, поврежденными сварными швами или чрезмерным износом соединителей требуют профессиональной оценки.
