Регулируемый двухшарнирный соединитель для квадратных ферм, угол наклона от 90° до 180°

Введение в продукт

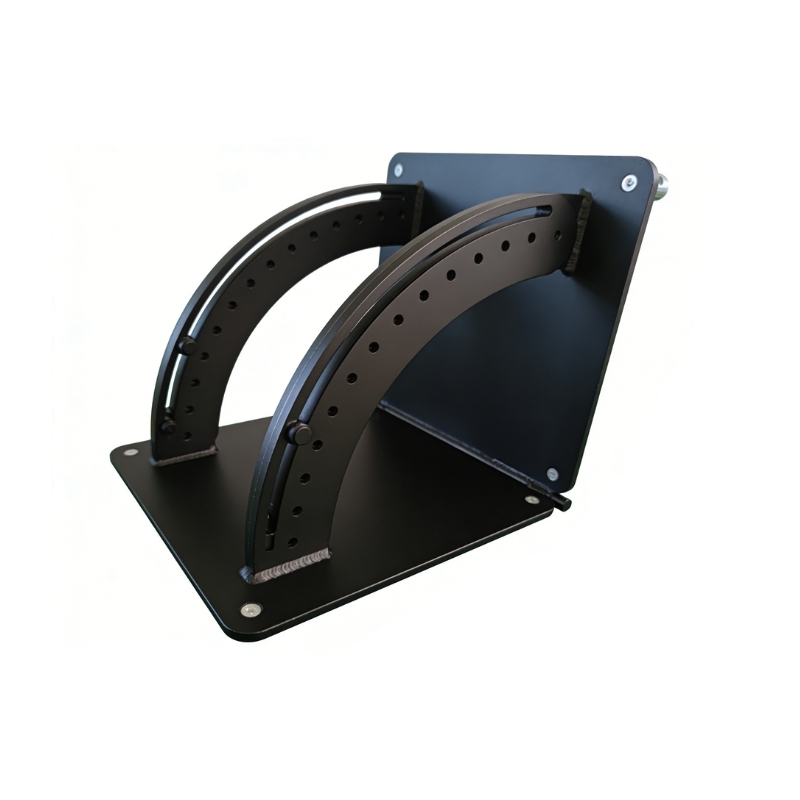

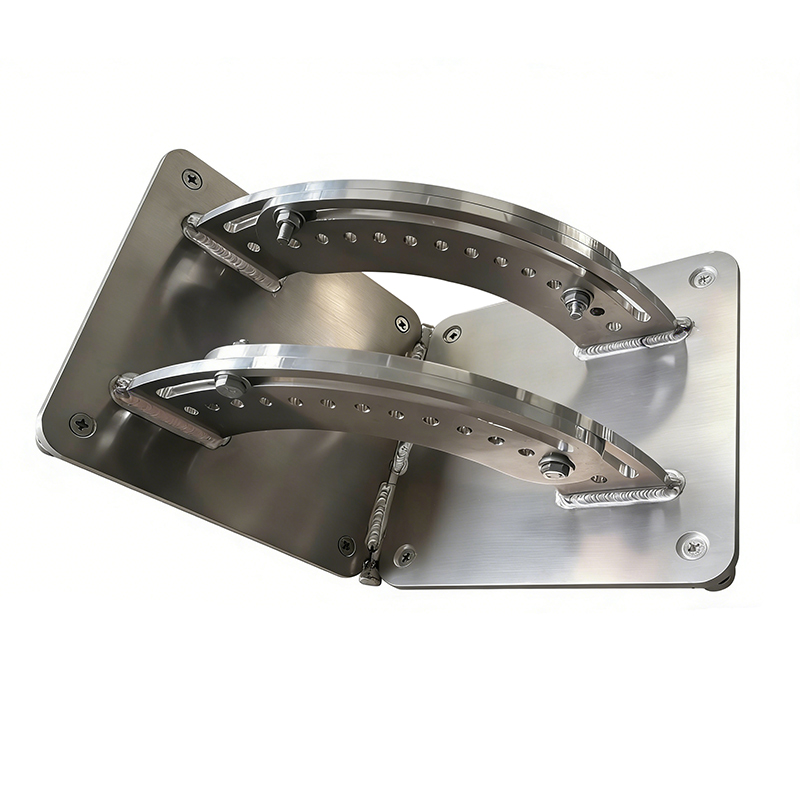

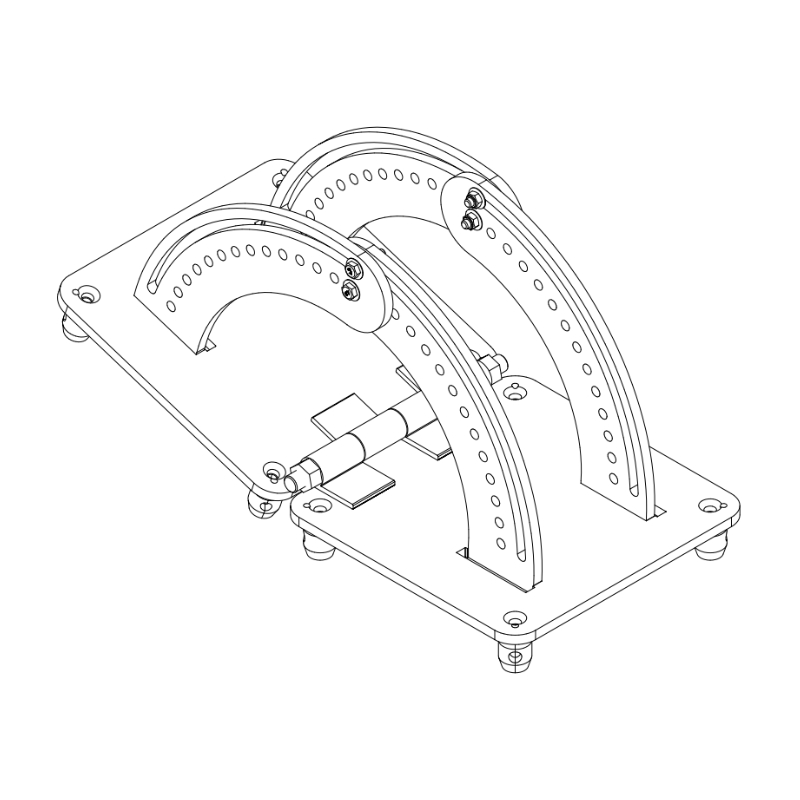

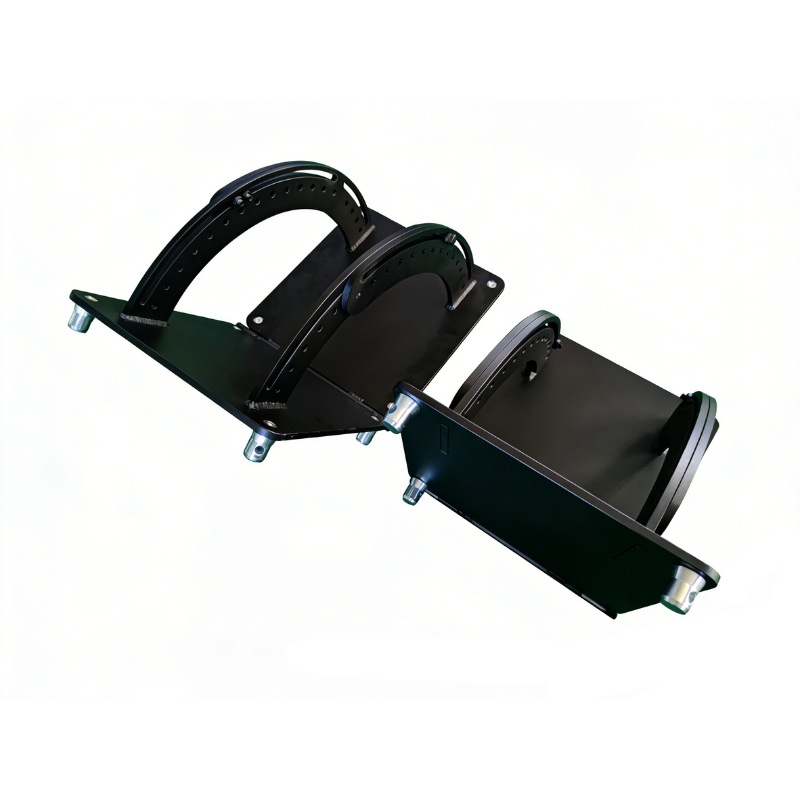

Регулируемая квадратная фермаДвойной Шарнирный соединитель от 90° до 180°

Благодаря регулируемой конструкции с углом наклона от 90° до 180°, этот двойной шарнирный соединитель для ферм позволяет легко установить ферму под нужным углом. Независимо от того, строите ли вы небольшую сценическую конструкцию или более крупную кровельную систему, вы можете просто отрегулировать угол, правильно расположить его, а затем надежно закрепить на месте.

После затяжки шарнирный соединитель образует прочное и стабильное соединение, помогая вашей ферменной системе оставаться выровненной и безопасной во время эксплуатации. Он изготовлен из высококачественного алюминиевого сплава, что делает его легким, но прочным — идеально подходит для многократной установки и демонтажа в рамках мероприятий.

Параметры продукта

Характеристики продукта

Неограниченная универсальность: Конструкция с двойным дугообразным пазом обеспечивает легкое изменение угла от 90° до 180°. Она надежно фиксируется в любом желаемом положении, позволяя с легкостью работать с различными углами соединения и неровными поверхностями, особенно при изготовлении на заказ или в нестандартных конфигурациях.

Легкие промышленные конструкции: Этот соединитель обладает превосходной несущей способностью и коррозионной стойкостью, что делает его идеальным для использования на открытом воздухе. Алюминиевая конструкция обеспечивает несущую способность промышленного уровня, но при этом имеет малый вес, что облегчает его монтаж.

Прочный и коррозионностойкий: Покрытие обладает устойчивостью к ржавчине, царапинам и износу, что обеспечивает возможность длительного использования как внутри, так и снаружи помещений при длительной установке на объекте или во время гастролей.

Универсальный размер: Возможны изготовление конструкций нестандартных размеров для нестандартных ферменных систем, в частности, для квадратных ферм размером 290 мм/300 мм/400 мм, которые широко используются в мировой индустрии сценических ферм.

Точное машиностроение: Изогнутые пазы и соединительные отверстия точно обработаны для обеспечения плавной регулировки и точного выравнивания с трубами фермы. Это исключает люфт и обеспечивает полную структурную целостность.

Советы по установке

Подготовка фермы

Перед началом работы уделите немного времени проверке торца фермы. Убедитесь, что он чистый, ровный и не погнут или поврежден. Это гарантирует правильную и безопасную установку соединения. Приложите регулируемый шарнир к торцевой пластине фермы и выровняйте его по монтажным отверстиям. Вставьте соединительные болты и слегка затяните их пока что. На этом этапе закрепите его достаточно, чтобы он оставался в нужном положении, пока вы будете вносить корректировки.

Отрегулируйте угол

Чтобы отрегулировать угол, необходимо ослабить фиксирующие болты, позволяющие этому шарниру перемещаться вдоль изогнутого паза. Теперь вы можете установить его под желаемым углом в диапазоне от 90° до 180°. Этот шаг очень важен, так как перед фиксацией всех настроек необходимо убедиться, что регулировка соответствует предоставленной схеме.

Обеспечение безопасности совместного

После правильной установки вставьте два болта M8 в соответствующие отверстия. Равномерно затяните гайки гаечным ключом. Старайтесь не затягивать одну сторону до конца раньше другой – равномерное затягивание важно для достижения правильного усилия зажима. Не превышайте указанный момент затяжки, чтобы избежать чрезмерного напряжения материала.

Проверка безопасности

После затяжки болтов проведите осмотр всех сварных швов и контактных поверхностей. Соединение должно плотно прилегать к ферме без зазоров. Попробуйте приложить небольшое усилие вручную, чтобы проверить наличие люфта. Перед началом установки нагрузки соединение должно казаться прочным и полностью стабильным.

Статическое тестирование

Перед установкой любого оборудования или началом мероприятия необходимо провести статическое испытание. Не превышайте номинальную максимальную статическую нагрузку в 300 кг.

Важные замечания по технике безопасности

• Не превышайте максимальную грузоподъемность в 300 кг; равномерно распределяйте нагрузку по всей ферменной системе.
• Для сборки используйте только оригинальные высокопрочные крепежные элементы (входят в комплект поставки).
• Перед каждым использованием осматривайте соединение на предмет износа, трещин или ослабленных сварных швов. При обнаружении повреждений немедленно замените его. При использовании на открытом воздухе затягивайте крепежные элементы после воздействия экстремальных погодных условий (дождь, ветер).

Часто задаваемые вопросы

1. Предлагаете ли вы варианты расцветки на заказ?

Да. Мы предлагаем варианты отделки поверхности на заказ, в том числе:

• Стандартный алюминиевый серебристый
• Черное порошковое покрытие
• Оцинкованное покрытие

Порошковое покрытие повышает коррозионную стойкость и улучшает визуальную интеграцию со сценическими или фермовыми системами.

2. Предоставляете ли вы сертификаты на этот продукт?

Да. Продукция GF-Truss производится в соответствии со строгими стандартами контроля качества и имеет сертификат CE, а также подтверждена испытаниями на структурную безопасность, проведенными TÜV SUD. Эти сертификаты гарантируют соответствие международным стандартам безопасности сценического оборудования и конструкций.

3. Какова максимальная грузоподъемность?

Регулируемый шарнир выдерживает статическую нагрузку до 500 кг в зависимости от способа установки и конструктивных особенностей. Всегда соблюдайте инженерные рекомендации и местные правила.

4. Совместим ли этот шарнирный соединитель со всеми ферменными системами?

Шарнирный соединитель предназначен для стандартных алюминиевых ферменных систем. По запросу могут быть изготовлены монтажные отверстия нестандартной формы, соответствующие различным маркам и характеристикам ферм.
