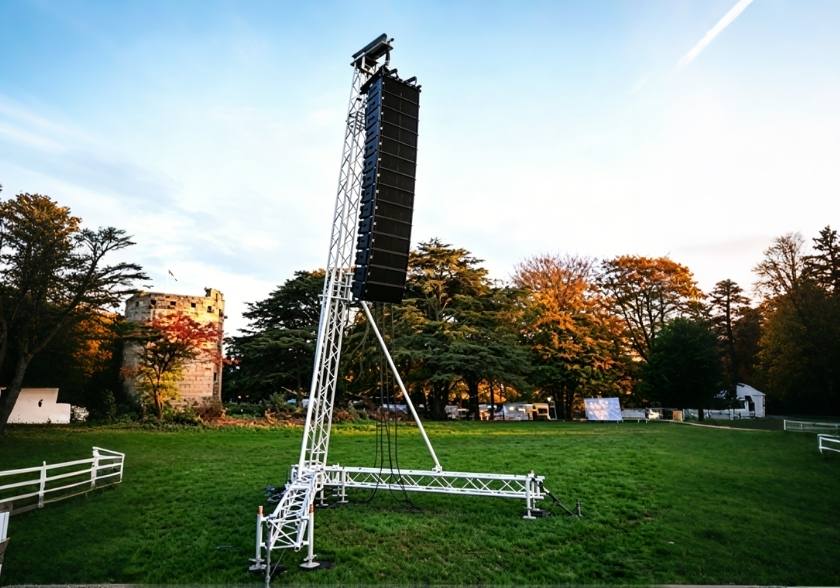

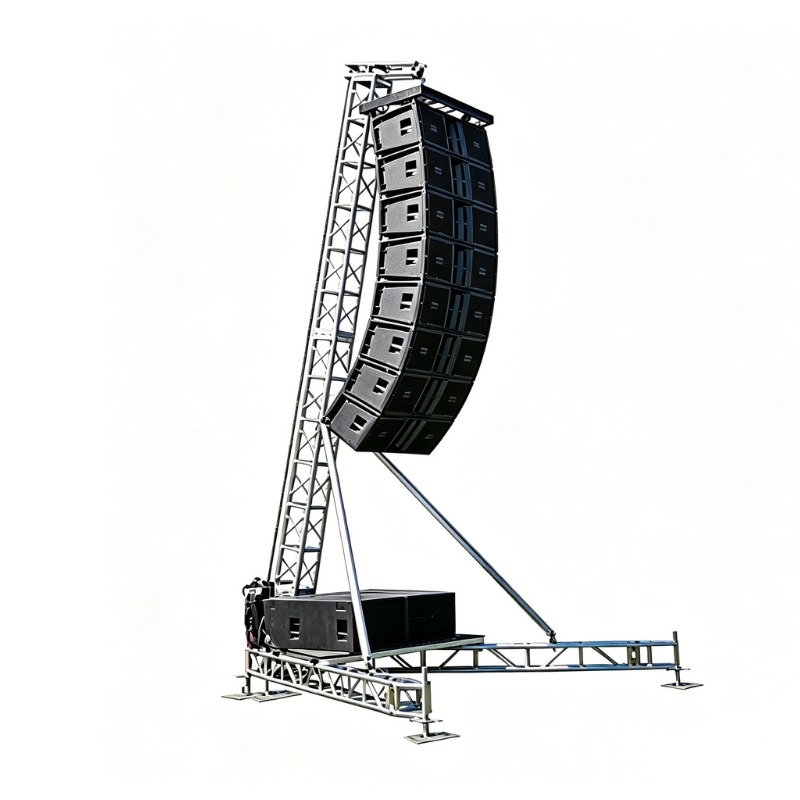

6-метровая алюминиевая линейная акустическая ферма, подъемная башня, система опорных ферм с креплением на шпинделях.
Эта 6-метровая подъемная башня для линейных массивов акустических систем изготовлена из стали EN-AW 6082-T6. Она достигает максимальной высоты опоры в 6 метров и состоит из двух 3-метровых сегментов фермы с креплением на шпильках размером 290*290 мм. Вертикальный подъем осуществляется с помощью ручной лебедки с тросами из авиационной стали. Система крепления на шпильках обеспечивает точную подгонку между 3-метровыми сегментами опоры, поддерживая структурное выравнивание и минимизируя вертикальные деформации при поддержке тяжелых линейных массивов акустических систем на максимальной высоте.
Связь :
Spigots, Pins, R-clipsПроисхождение продукта :
Guangzhou, ChinaЦвет :
Sliver/BlackДоступная длина :
6m/8m/10m/12m HeightПриложение :
Concerts/Music Festivals/Sporting Events/Temporary Event StructuresВведение в продукт
6-метровая алюминиевая линейная акустическая ферма, подъемная башня, система опорных ферм с креплением на шпинделях.
Конструкция акустической фермы построена на 4-метровом основании, состоящем из четырех 2-метровых сегментов, образующих опорную площадку для 6-метровой колонны. Для повышения боковой устойчивости в конструкцию включены две 3-метровые однотрубные опоры, которые крепятся к основной башне с помощью усиленных зажимов. Эта система башни дополнительно стабилизируется четырьмя регулируемыми выравнивающими ножками, которые позволяют выполнять точную прокладку труб на неровных поверхностях. Такая компоновка компонентов обеспечивает сохранение равновесия башни на протяжении всего процесса подъема.
Конфигурация продукта
| Составной элемент | Физические характеристики | Количество |
| Ферменная конструкция из столбов | Общая высота 6 м (2 секции по 3 м), ферма с опорами 290*290 мм. | 1 комплект |
| Опорная ферма основания | Общая ширина основания 4 м (4 сегмента по 2 м), ферма с опорными шпинделями 290*290 мм. | 1 комплект |
| Аутригеры | Алюминиевые трубы длиной 3 м с зажимами. | 2 единицы |
| Рукоятка лебедки | Ручной привод с высокопрочным стальным тросом | 1 единица |
| Система выравнивания | Регулируемые опоры для выравнивания M20/M24 | 4 единицы |
| Угловой соединитель | Усиленная угловая секция основания для Соединительные фермы башни и основания | 1 единица |

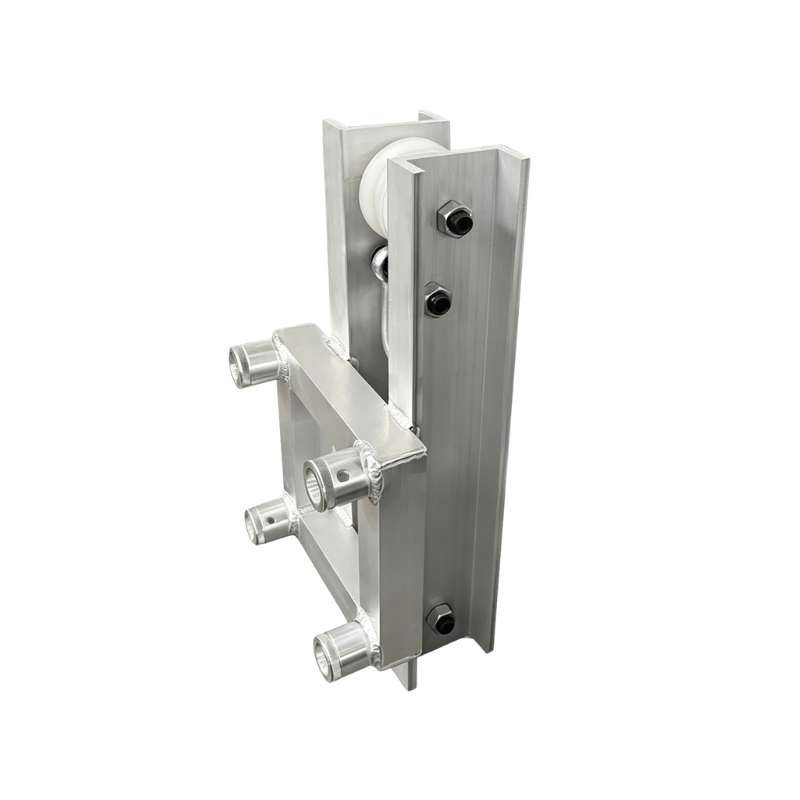

| Верхняя секция | Блок управления с интегрированными усиленными нагрузочными шкивами | 1 единица |
| Комплект оборудования | Полный комплект штифтов, штифтов и R-образных зажимов. | 1 комплект |
| Комплект подшипников | Специализированные подшипниковые комплектующие для лебедки и верхней секции | 1 комплект |

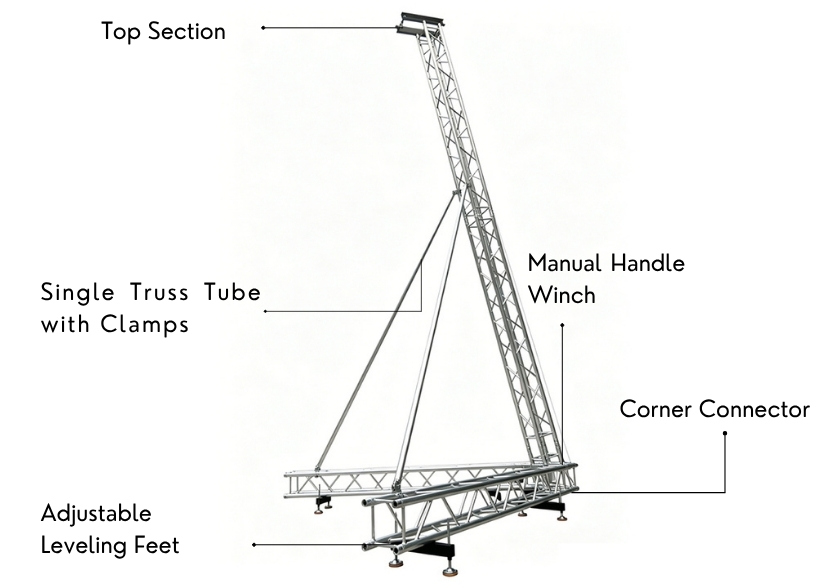

Ключевые компоненты
 |  |  |

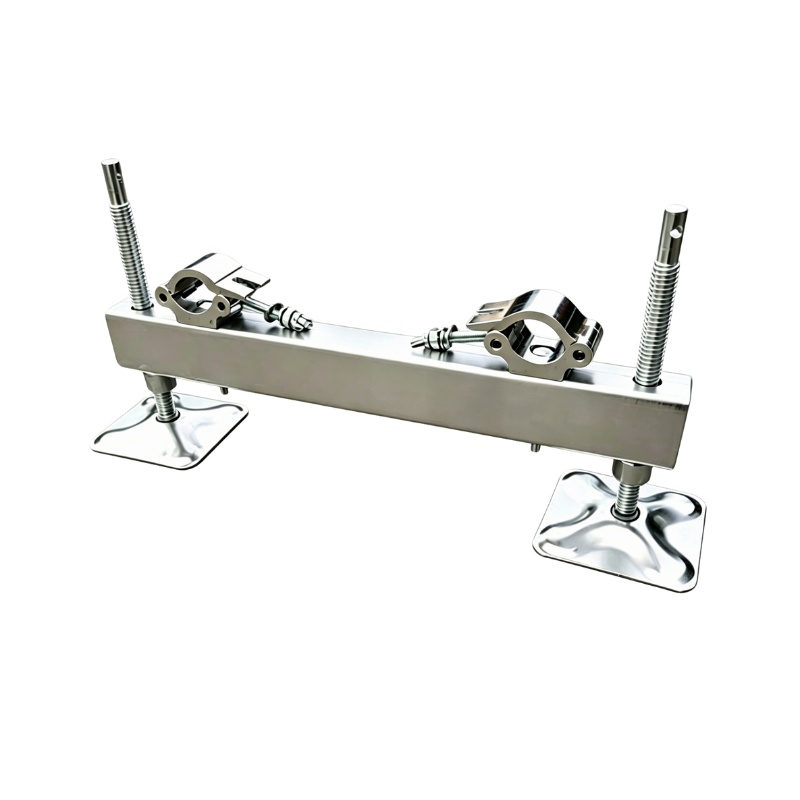

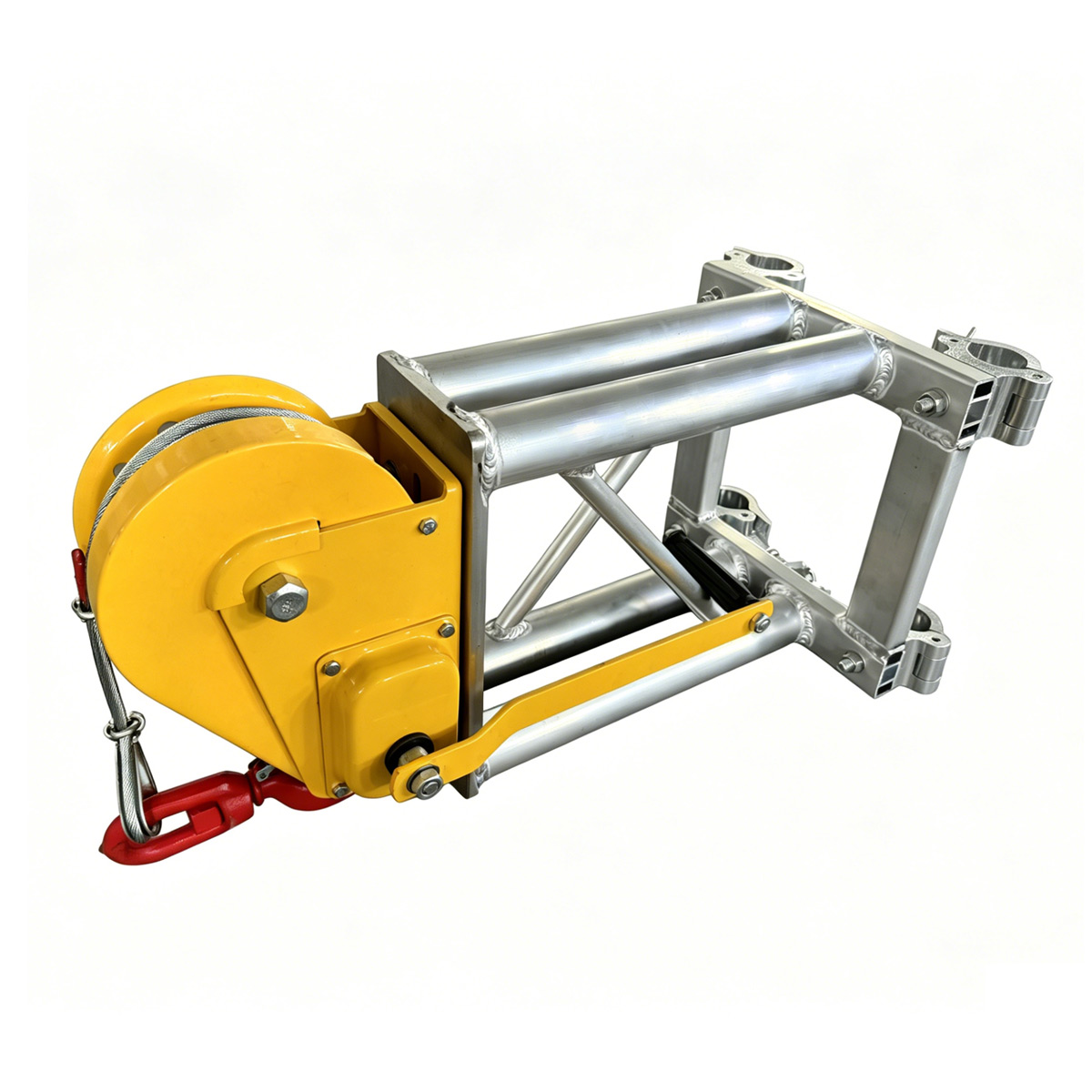

| Лебедка с ручной рукояткой | Верхняя секция | Регулируемые ножки для выравнивания |
 |  |  |

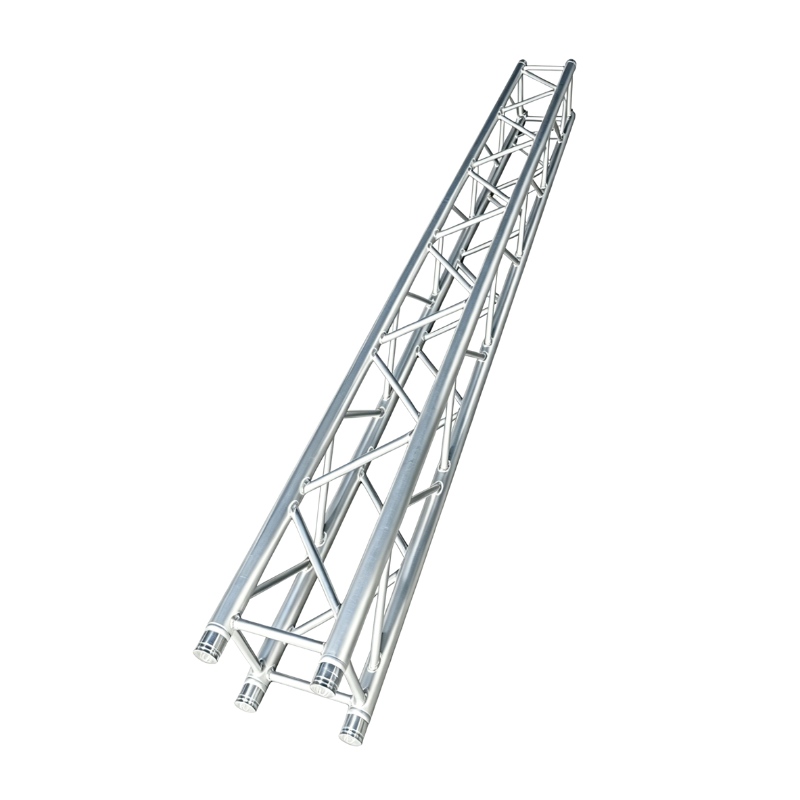

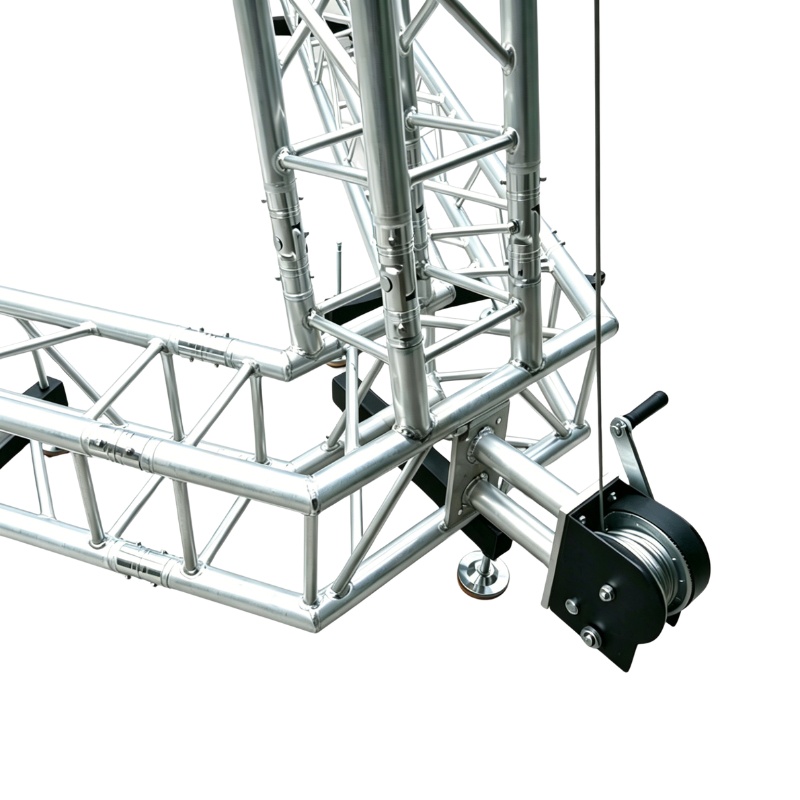

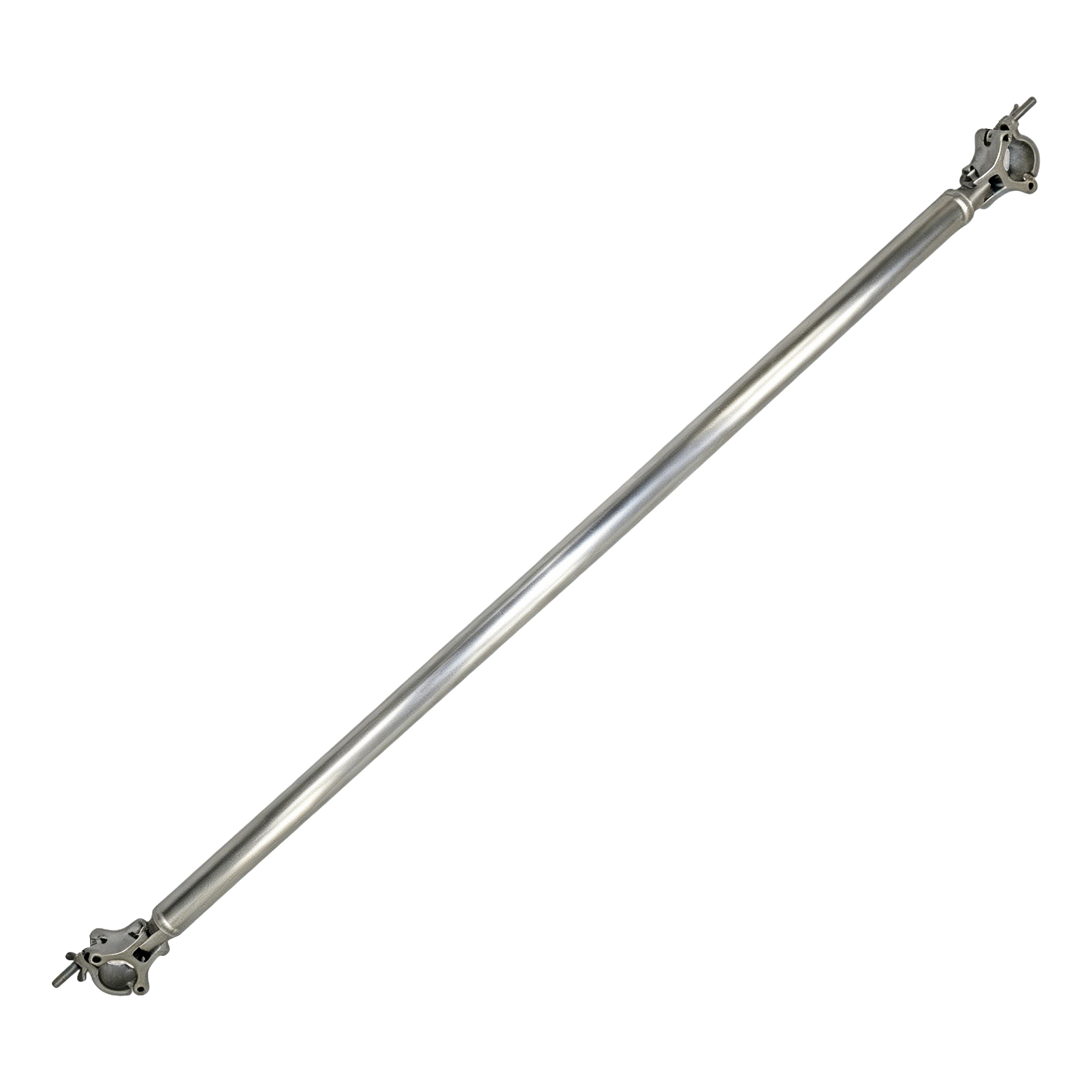

| Цельная трубчатая ферма с зажимами | Ферма с центрирующим штифтом 290*290*2000 мм | Угловой соединитель |
Преимущества продукта
⬤ EN-AW Алюминий 6082-Т6Алюминий обеспечивает необходимую жесткость для вертикального пролета в 6 метров, одновременно противодействуя усталости материала в течение длительного времени.
⬤ Устойчивое основание шириной 4 метраУдлинённые 4-метровые фермы основания значительно повышают сопротивление опрокидыванию и общую устойчивость башни во время эксплуатации.
⬤ 3-метровые аутригерыЭти 3-метровые стабилизирующие трубы обеспечивают критически важную диагональную опору, эффективно противодействуя боковым силам и гарантируя вертикальное положение опоры.
⬤ Механическая лебедка с автоматическим тормозомСистема ручного привода работает независимо от источников питания. Внутренний тормоз автоматически фиксирует груз на любой высоте.
Рекомендуемые приложения
Эта 6-метровая ферменная башня для акустических систем предназначена для временных сооружений на мероприятиях, где требуется отдельно стоящая опора для громкоговорителей без возведения полноценной кровельной системы.
Типичные области применения включают:
⬤ Концерты и музыкальные фестивали под открытым небом
⬤ Корпоративные мероприятия и презентации продукции
⬤ Спортивные мероприятия
⬤ Публичные торжества
⬤ выставочные площадки
⬤ компании по подготовке помещений под аренду
⬤ Гастрольные мероприятия
Модульная конструкция позволяет собирать башни различной высоты и конфигурации в соответствии с требованиями каждого мероприятия, обеспечивая большую гибкость для временных постановок.
Часто задаваемые вопросы
1. Можно ли адаптировать эту башню под высоту более 6 метров?
Да, для высот более 6 метров мы обычно заменяем однотрубные распорки треугольными фермами в качестве опор. Эти треххордовые распорные фермы (треугольные фермы) обеспечивают значительно более высокую жесткость на кручение и боковое сопротивление, гарантируя устойчивость башни к ветровым нагрузкам и вибрации при более высоком центре тяжести.
2. Почему в системе используются 3-метровые выносные опоры с 4-метровым основанием?
Такое сочетание создает большую треугольную зону жесткости. Основание длиной 4 м обеспечивает основное распределение веса, а 3-метровые выносные опоры обеспечивают необходимую диагональную поддержку для стабилизации 6-метровой опоры и предотвращения боковых смещений.
3. Как 3-метровые выносные опоры крепятся к башне?
Выносные опоры оснащены прочными зажимами, которые крепятся к основной 290-миллиметровой опорной ферме. Это позволяет регулировать углы наклона для адаптации к различным грунтовым условиям на строительной площадке.
4. Можно ли заменить трос ручной лебедки?
Да. В лебедке используется стандартный стальной трос. Рекомендуется регулярно осматривать трос и заменять его при обнаружении износа или перегибов.
Эта 6-метровая подъемная башня для линейных массивов акустических систем изготовлена из стали EN-AW 6082-T6. Она достигает максимальной высоты опоры в 6 метров и состоит из двух 3-метровых сегментов фермы с креплением на шпильках размером 290*290 мм. Вертикальный подъем осуществляется с помощью ручной лебедки с тросами из авиационной стали. Система крепления на шпильках обеспечивает точную подгонку между 3-метровыми сегментами опоры, поддерживая структурное выравнивание и минимизируя вертикальные деформации при поддержке тяжелых линейных массивов акустических систем на максимальной высоте.
