Успешно завершены испытания на несущую способность, проведенные TÜV, для алюминиевой фермы повышенной прочности размером 550 мм × 1500 мм.

На этой неделе компания GF-Truss пригласила TÜV SÜD, авторитетный мировой орган по сертификации, провести профессиональное испытание на несущую способность нашей алюминиевой фермы повышенной прочности размером 550 мм × 1500 мм, охватывающее четыре пролета: 10 м, 20 м, 30 м и 40 м. Для обеспечения точности данных профессиональные специалисты выполнили предварительные расчеты механического моделирования на основе технических характеристик и конструкции фермы перед проведением полевых испытаний. Во время официального испытания техническая группа точно обозначила точки приложения нагрузки на ферме, применила метод равномерного приложения целевой нагрузки за один раз, зафиксировала прогиб фермы через час после установки и строго следовала стандартам испытаний TÜV SÜD на протяжении всего процесса.

Процедура и методология испытаний

Испытание на несущую способность на месте проводилось в соответствии с четко определенной и контролируемой процедурой:

• Предварительные расчеты механического моделирования на основе технических характеристик и конструкции фермы.
• Каждая точка приложения нагрузки на ферме была точно отмечена. Этот шаг был крайне важен для обеспечения точного распределения нагрузки в нужном месте.
• Равномерное приложение целевой нагрузки за один этап нагружения.
•  После часа работы под полной нагрузкой мы провели тщательные измерения прогиба, чтобы оценить работоспособность конструкции.
• Полное соответствие стандартам тестирования TÜV SÜD на протяжении всего процесса.

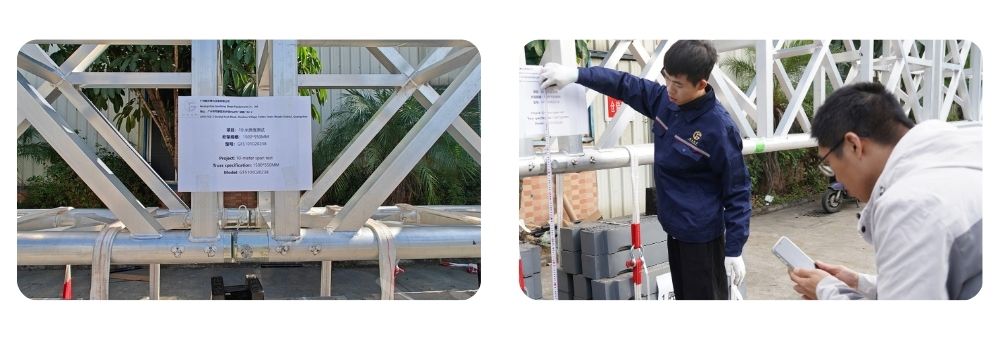

Все испытания проводились в присутствии представителей TÜV и оценивались ими.СЮД эксперты для обеспечения соответствия применимым требованиям сертификации.

Полевые испытания подтверждают прочность: впечатляющие данные по нагрузке на весь пролет превосходят ожидания.

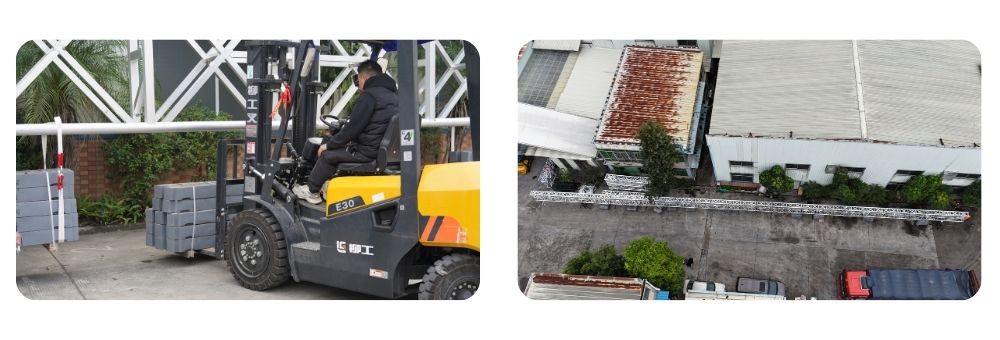

Онлайн-моделирование механических конструкций показало, что идеальная равномерная несущая способность фермы с пролетом 40 м составляет 6500 кг. В ходе полевых испытаний техническая группа равномерно распределила нагрузку в 9750 кг по 10 точкам приложения силы, при этом прогиб фермы составил всего 270 мм, что находится в пределах допустимого предела безопасности. Дальнейшие целенаправленные испытания дали более убедительные данные: для фермы с пролетом 40 м прогиб составил 110 мм при центральной нагрузке 2000 кг, а также 110 мм при четырехточечной нагрузке 6000 кг.

Опираясь на накопленный опыт испытаний на 40-метровом пролете, испытания фермы на 30-метровом пролете прошли эффективно. При равномерно распределенной нагрузке в 12 точек прогиб составил 130 мм; при центральной нагрузке в 4000 кг он составил 67 мм, а при четырехточечной нагрузке в 8000 кг — 97 мм, что соответствует стандартам безопасности. Результаты испытаний на полном пролете в полной мере демонстрируют превосходную несущую способность и структурную устойчивость ферм.

Таблица загрузки
Алюминиевая балочная ферма 550*1500 мм				4-сторонняя трубка для крепления		Алюминиевый сплав 6082-Т6	Основная трубка: ø100x8 мм	Трубка тисков: 80х80х5 мм	Трубка фиксатора: 60х60х4 мм	Дата тестирования: 14 декабря 2025 г.

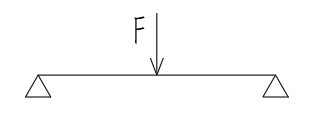

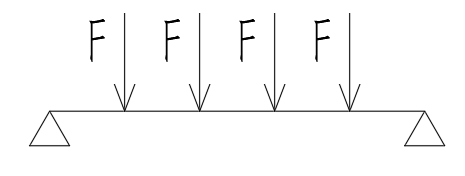

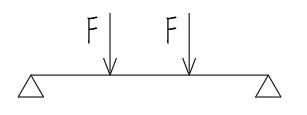

Охватывать	Начальное значение	Равномерно распределенная нагрузка		Нагрузка в центральной точке		Третья точечная нагрузка		Нагрузка в четверть точки		Пятая точка нагрузки
		Полная загрузка	Центральный отклонение	Полная загрузка	Центральный отклонение	Полная загрузка	Центральный отклонение	Полная загрузка	Центральный отклонение	Полная загрузка	Центральный отклонение
m	mm	kg	mm	kg	mm	kg	mm	kg	mm	kg	mm
40	1340	9750	270	2000	110	/		/		6000	110
30	1400	12000	130	4000	67	7000	95	7500	97	8000	97
20	1400	/		5000	26	6000	29	/		/
10	1400	/		5000	5	/		/		/

Испытания повышают качество ферм.

Успешное прохождение испытаний на нагрузку TÜV подтверждает прочность и надежность наших ферм и отражает преданность делу и профессионализм компании GF-Truss. От тщательного моделирования до скрупулезных испытаний на месте — каждый шаг был предпринят для обеспечения точности и безопасности. Эти результаты позволяют нашим клиентам быть уверенными в качестве нашей продукции и демонстрируют нашу приверженность инженерным решениям, отвечающим самым высоким стандартам. Каждое испытание — это не просто измерение прочности, а шаг к созданию надежных и проверенных конструкций для реальных условий эксплуатации.
