Опора для светодиодной стены длиной 40 м: рассчитана на поддержку светодиодной стены весом 12 800 кг.

Стабильность Настенная светодиодная опора для крепления к земле Это невидимая основа каждой светодиодной панели. В прошлом году компания GF-Truss завершила знаковый проект: систему опор для светодиодной стены длиной 40 метров, рассчитанную на поддержку светодиодного экрана общим весом 12 800 килограммов.

Поддержание в рабочем состоянии массивной светодиодной стены весом 12 800 кг, натянутой на 40-метровый пролет, — это не простая такелажная работа. Для этого требуется профессиональная, специально разработанная опора для светодиодной стены, которая тщательно распределяет вес, предотвращает провисание и остается абсолютно устойчивой на таком экстремальном расстоянии.

Проблема: Когда масштаб сталкивается с гравитацией

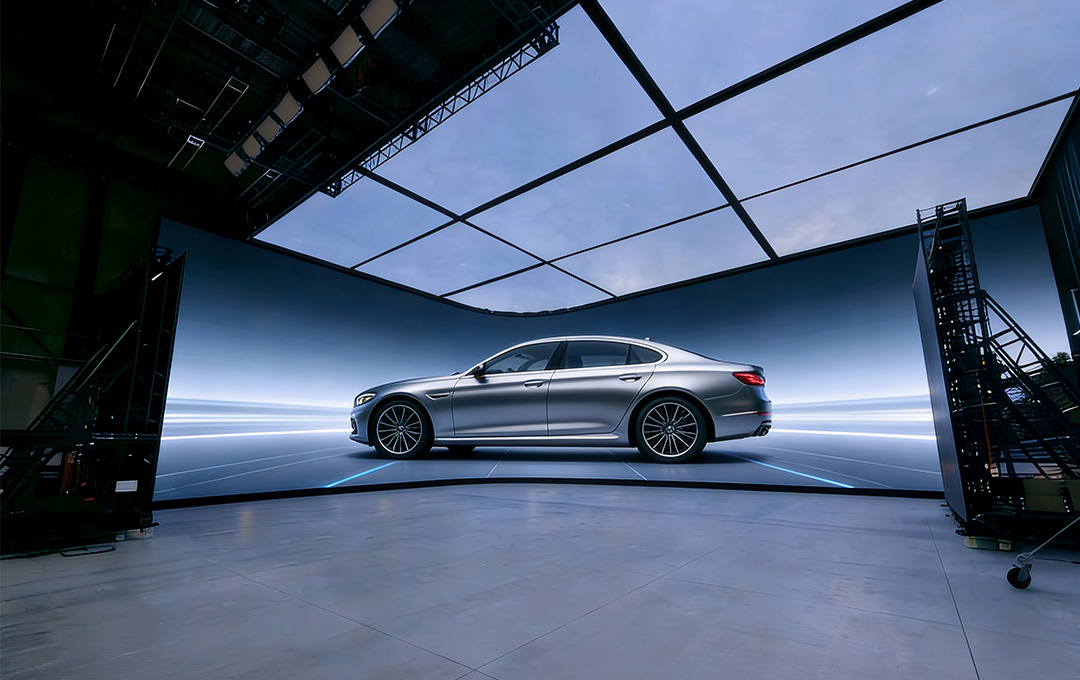

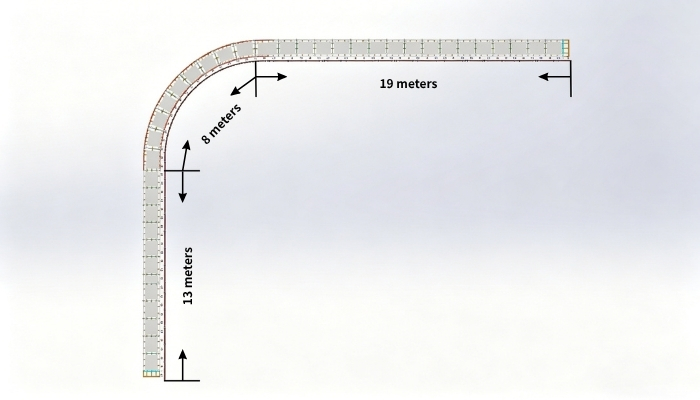

Проект предусматривал конкретную конфигурацию: центральную дугу длиной 8 метров, интегрированную с двумя прямыми участками длиной 13 и 19 метров. Хотя это создает потрясающе захватывающее поле зрения для камеры, для инженеров это превращается в настоящий конструктивный кошмар.

По мере увеличения масштаба становится все сложнее поддерживать устойчивость опорной конструкции светодиодного экрана под нагрузкой. Система подвергается значительным нагрузкам как от вертикальных, так и от боковых сил, поскольку общий вес экрана составляет 12 800 кг. Дополнительная длина означает гораздо большие изгибающие усилия, а большая высота увеличивает риск нестабильности и постепенной деформации. Без надлежащего усиления могут быстро возникнуть такие проблемы, как наклон рамы, усталость соединений и структурная деформация.

Вопрос, на который предстояло ответить нашей инженерной команде, был простым, но ужасающим: Как нам обеспечить идеальную жесткость изогнутой светодиодной стены весом 12 800 кг? когда размеры доведены до таких крайностей?

Решение: Перепроектирование основы крепления светодиодных настенных светильников к полу.

Мы поняли, что наши стандартные 500-миллиметровые лестничные фермы не подойдут для таких условий. Нам потребовалось нестандартное решение для поддержки светодиодной стены на земле, которое рассматривало бы светодиодную стену как постоянную часть здания, а не как временный сценический реквизит.

1. Стратегия анкеровки: Специальная интеграция H-образных балок

Самым важным прорывом стало наше решение органично вписать конструкцию светодиодного экрана в архитектурный облик здания. Вместо того чтобы полагаться исключительно на отдельно стоящее основание, мы предложили концепцию дизайна с использованием специальных H-образных соединителей.

Эти прочные стальные элементы были разработаны для того, чтобы заполнить зазор между опорой нашей светодиодной стены и существующими стальными несущими колоннами студии. Закрепив экран к колоннам со стороны стены с помощью двутавровых балок, мы эффективно нейтрализовали риск опрокидывания. Здание стало частью каркаса экрана, обеспечивая определенный уровень боковой устойчивости.

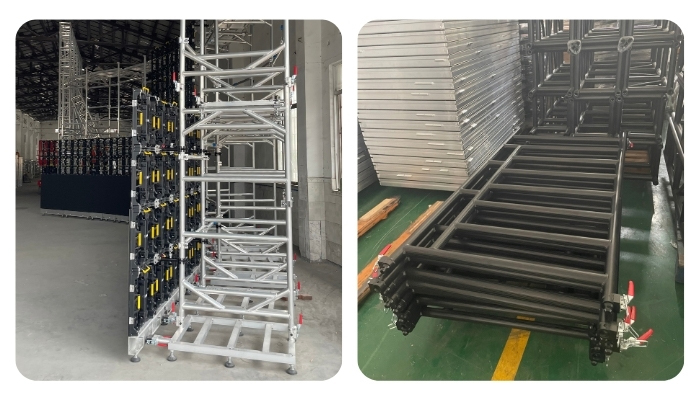

2. Переосмысление лестничной фермы

В наших самых стандартных конфигурациях лестничной фермы шириной 500 мм более чем достаточно, если она не используется для крупномасштабных конструкций. Но для этого проекта понятие «стандарт» было исключено. Чтобы противостоять огромному давлению груза в 12 800 кг, мы разработали три системы лестничных ферм увеличенного размера.

Мы увеличили габариты каждой балки до 2135 мм x 1120 мм. Увеличение площади поверхности позволило лучше распределить нагрузку. Для дальнейшего повышения жесткости мы вварили усиленные поперечные балки прямо в фермы лестницы. Это помогает предотвратить структурную деформацию, которая является коварной проблемой, когда нагрузка со временем приводит к постепенному наклону или скручиванию рамы вбок.

3. Кривая точности: модульные коэффициенты наземного луча

Создание восьмиметровой кривой — это не так просто, как согнуть рельс. В светодиодной технике кривая представляет собой серию очень коротких прямых линий. Если эти линии слишком длинные, то «гранеобразование» (видимые углы между корпусами) становится заметным для камеры.

Наше решение представляло собой математическое сочетание опорных балок длиной 1000 мм и 500 мм. Стратегически чередуя эти две длины, мы добились того, что 8-метровый изгиб оставался достаточно плавным для самых чувствительных кинообъективов, одновременно обеспечивая надежную опору для веса конструкции.

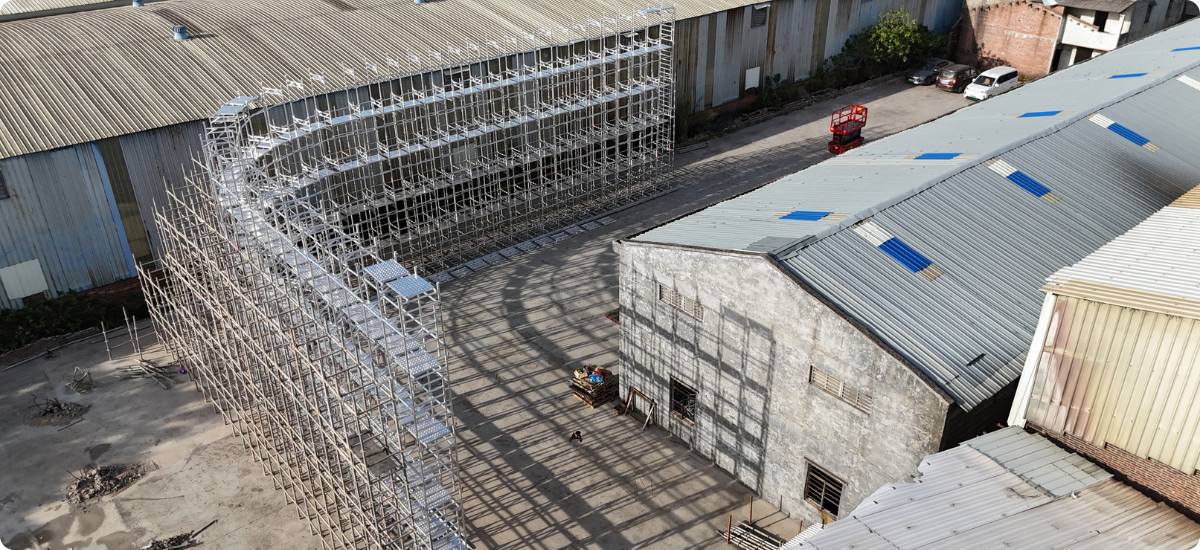

40-метровое испытание на открытом воздухе

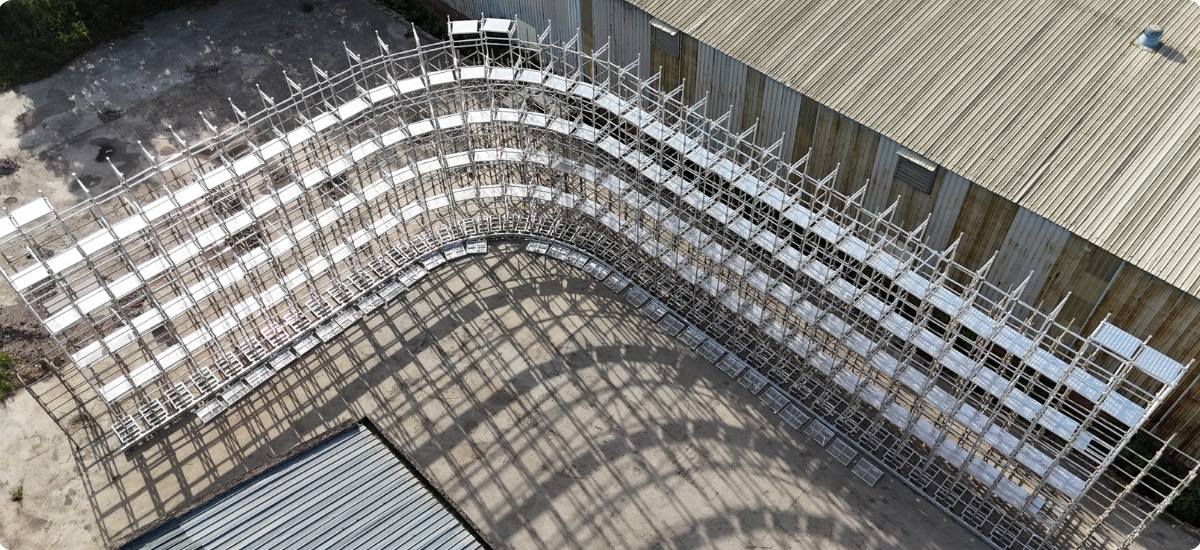

Для удовлетворения требований заказчика к абсолютной предварительной проверке мы провели полномасштабную пробную сборку перед отгрузкой. Мы установили всю 40-метровую светодиодную стену на земле на открытом воздухе на две недели.

Цель этой наружной установки заключалась в том, чтобы оценить работу наземной опоры светодиодной стены по всей ее длине. Мы сосредоточились на центральной дуге длиной 8 метров и на том, как она соединяется с прямыми участками длиной 13 и 19 метров, проверяя каждое отверстие для болта и соединение, чтобы убедиться, что все идеально выровнено.

Собрав всю конструкцию, мы смогли проверить ритм строительства и убедиться, что соединители двутавровых балок идеально совпадают с заданным расстоянием между колоннами. Устранение этих незначительных проблем с выравниванием позволило избежать многодневных поисков неисправностей в студии заказчика.

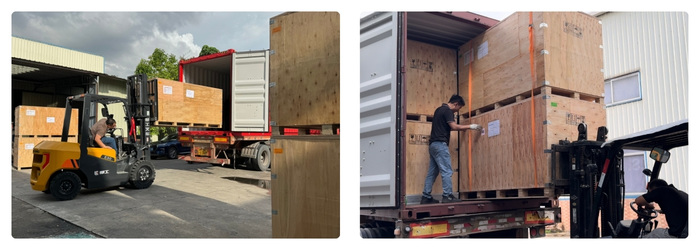

Стратегия разумной упаковки

Упаковка 40-метровой светодиодной настенной системы крепления — сложная задача. Чтобы избежать задержек на объекте, мы разработали стратегию упаковки, полностью основанную на запланированной заказчиком последовательности сборки.

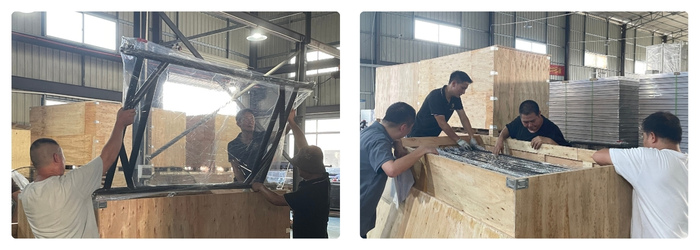

Вся конструкция была разобрана и расфасована в 90 прочных деревянных ящиков. Вместо упаковки по типу деталей (например, все винты в одном ящике), мы упаковывали по этапам монтажа.

Благодаря такой системе упаковки с привязкой ко времени, студии требовалось, чтобы содержимое каждого ящика прибывало немедленно. Это позволило избежать необходимости в большом складском помещении и предотвратить хаос, связанный с поиском недостающей детали в 90 ящиках. Координируя нашу логистику с ритмом работы бригады на объекте, мы обеспечили максимально быструю установку 40-метровой светодиодной стены на опоре.

В GF-Truss мы считаем, что лучшие инженерные решения незаметны. Когда светодиодная стена весом 12 800 кг и длиной 40 метров органично вписывается в архитектуру здания, мы понимаем, что выполнили свою работу.
